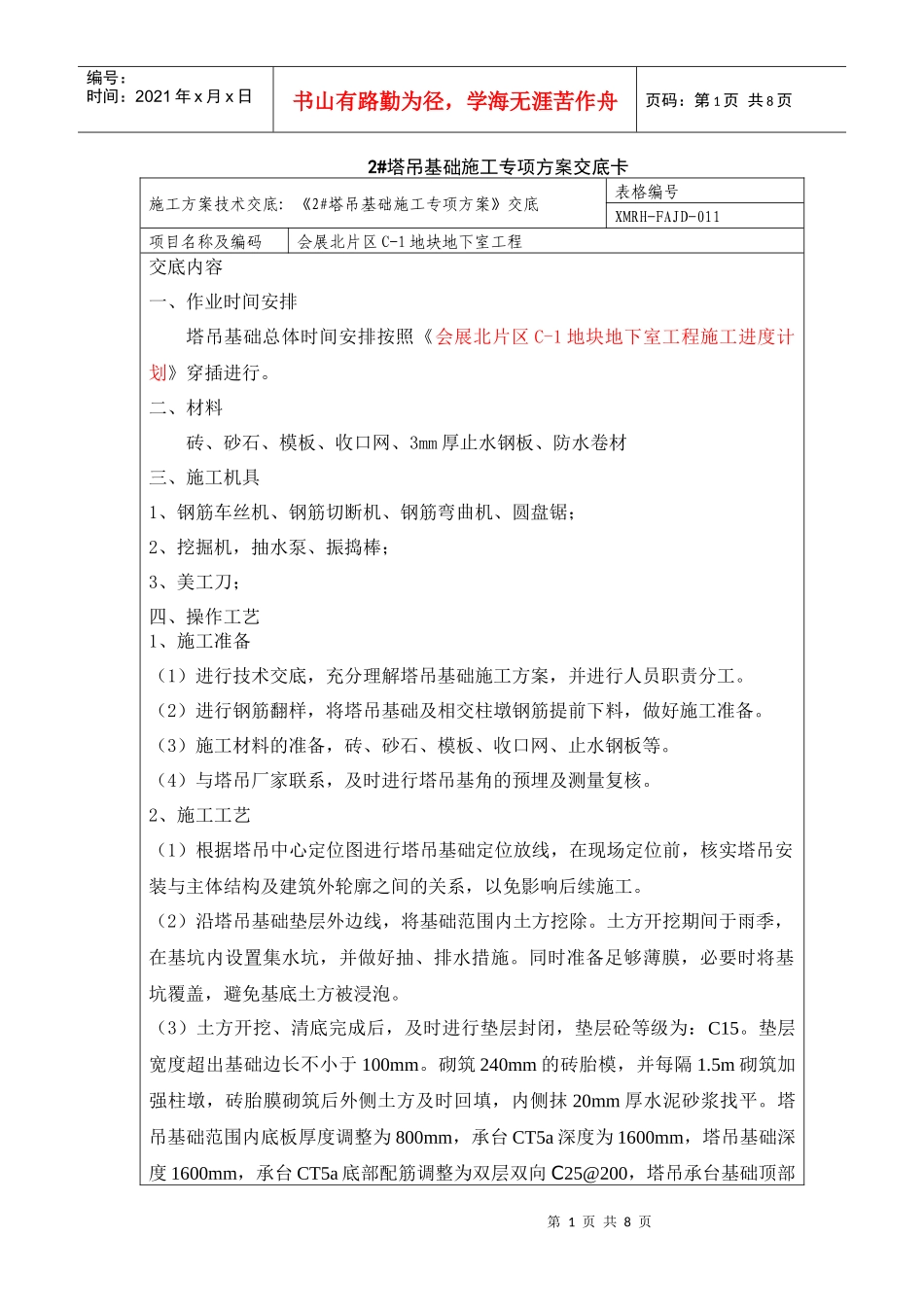

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页2#塔吊基础施工专项方案交底卡施工方案技术交底:《2#塔吊基础施工专项方案》交底表格编号XMRH-FAJD-011项目名称及编码会展北片区C-1地块地下室工程交底内容一、作业时间安排塔吊基础总体时间安排按照《会展北片区C-1地块地下室工程施工进度计划》穿插进行。二、材料砖、砂石、模板、收口网、3mm厚止水钢板、防水卷材三、施工机具1、钢筋车丝机、钢筋切断机、钢筋弯曲机、圆盘锯；2、挖掘机，抽水泵、振捣棒；3、美工刀；四、操作工艺1、施工准备（1）进行技术交底，充分理解塔吊基础施工方案，并进行人员职责分工。（2）进行钢筋翻样，将塔吊基础及相交柱墩钢筋提前下料，做好施工准备。（3）施工材料的准备，砖、砂石、模板、收口网、止水钢板等。（4）与塔吊厂家联系，及时进行塔吊基角的预埋及测量复核。2、施工工艺（1）根据塔吊中心定位图进行塔吊基础定位放线，在现场定位前，核实塔吊安装与主体结构及建筑外轮廓之间的关系，以免影响后续施工。（2）沿塔吊基础垫层外边线，将基础范围内土方挖除。土方开挖期间于雨季，在基坑内设置集水坑，并做好抽、排水措施。同时准备足够薄膜，必要时将基坑覆盖，避免基底土方被浸泡。（3）土方开挖、清底完成后，及时进行垫层封闭，垫层砼等级为：C15。垫层宽度超出基础边长不小于100mm。砌筑240mm的砖胎模，并每隔1.5m砌筑加强柱墩，砖胎膜砌筑后外侧土方及时回填，内侧抹20mm厚水泥砂浆找平。塔吊基础范围内底板厚度调整为800mm，承台CT5a深度为1600mm，塔吊基础深度1600mm，承台CT5a底部配筋调整为双层双向C25@200，塔吊承台基础顶部第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页配双向C28@200与筏板钢筋相连，板钢筋在承台、塔吊基础范围内拉通。塔吊基础与周边板相接侧钢筋伸出不少于600mm（600和1700），接头错开50%。（4）垫层砼及砖胎模找平施工完成后，进行底板外防水卷材施工。防水卷材铺至结构底板外1.0m（与结构底板外防水搭接），变截面转角处设置附加防水层。塔吊基础埋置于底板内，施工塔吊基础时前施工底板外防水卷材，对基础范围内的冲孔桩，将其截至塔吊基础底面以上100mm，其桩芯钢筋锚入塔吊基础承台内；塔吊基础与底板施工缝设置3mm厚止水钢板。侧模板可选用快易收口网，需注意安装牢固，防止变形及漏浆。（5）施工缝位置迎水面卷材设置1m宽的附加层。（6）按塔吊基础钢筋配筋图要求进行塔吊基础承台钢筋制作与安装，与结构底板连接的插筋外露长度不小于600mm，并错开50%搭接。（7）在面层钢筋安装前进行塔吊基础埋脚的定位安装，基础埋脚采用定位套架进行几何尺寸的固定。（8）结构底板高度范围的侧模采用快易收口网或木模封闭。（9）塔吊基础采用C35P12砼一次浇筑，终凝后方可拆除侧模，与底板连接面剔除松散石子、凿毛，保证与结构底板砼连接质量。3、塔吊布置、基础定位以及基础形式（1）塔吊布置安排根据本工程总体施工部署，2#塔吊Q5613布置主要考虑地下室3、4、5区的结构施工，在2#塔吊安装之前和地下室赶工期间可借用建发项目4#塔吊进行材料转运工作；1、2区地下室结构封顶后拆除1#塔吊，2#塔吊在主楼便道下冲孔桩（塔吊基础占用的桩）施工完成具备工作面时进行基础施工，然后进行塔吊安装。3、4、5区地下室结构施工完成后2#塔吊继续顶升准备主楼地上结构施工。2#塔吊平面布置位置见下图。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（2）塔吊基础定位塔吊编号：2#型号：Q5613塔吊基础中心位置：距H轴8100mm距G轴300mm距6轴2400mm距7轴5400mm（塔吊基础为桩承台形式，应用原有8根工程桩，基础承台与设计承台相交。2#塔吊基础与轴线关系图如下：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页塔吊基础与轴线关系（3）塔吊基础设计形式塔吊基础尺寸（mm）：11400×6000×1600基础形式：先于周边底板浇筑，拟与相交承台一起浇筑，基础面标高为-16.05m。2#塔吊与底板关系...
