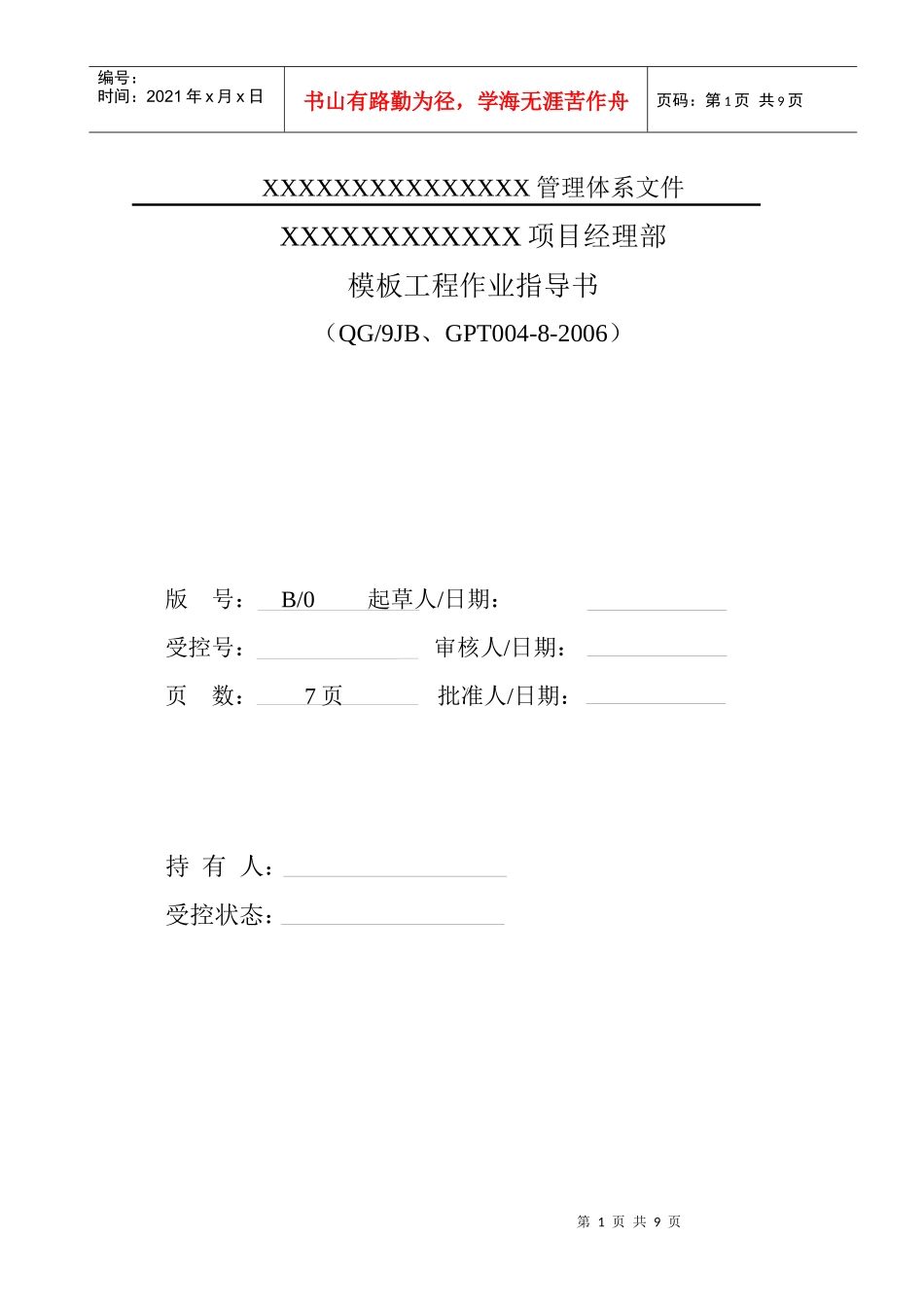

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页XXXXXXXXXXXXXXX管理体系文件XXXXXXXXXXXX项目经理部模板工程作业指导书（QG/9JB、GPT004-8-2006）版号：B/0起草人/日期：受控号：审核人/日期：页数：7页批准人/日期：持有人：受控状态：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2006年10月20日发布2006年10月20日实施XXXXXXXXXXXXXXXXXXXXXXXXXXX项目经理部发布XXXXXXXXXXXXXXXXX管理体系文件QG/9JB.GPT004-8-2006第1页共7页XXXXXXXXXXXX项目经理部模板工程作业指导书第B版第0次修改批准日期：2006.10.201、总则1.1为了使XXX项目经理部承建的混凝土工程中模板施工工序满足规范、设计、合同要求，根据《水利水电工程施工组织手册》及公司颁发的《模板工程施工管理实施办法》的要求，并结合XX项目经理部实际情况编制本作业指导书。1.2本指导书适用于本XXXX项目经理部承建的所有工程的模板工程施工。2、职责2.1本指导书由XXXXXX项目经理部工程技术部负责编制、修订实施和归口管理。2.2XXXXXXXXX项目经理部生产副经理本作业指导书实施的领导。2.3XXXXXXXXX项目经理部工程技术部是本作业指导书的事实管理部门。2.4各施工队是本作业指导书的实施负责人。2.5工程队技术员负责现场实施和监护、指导，对技术和素质达不到要求的工人有权提出对其培训，合格后再上岗。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2.6现场值班、各作业班组员工是本作业指导书的实施者。3、作业指导内容3.1作业依据XXXXXXXXXXXX管理体系文件QG/9JB.GPT004-8-2006第2页共7页XXXXXXXXXXXX项目经理部模板工程作业指导书第B版第0次修改批准日期：2006.10.20——设计图纸。——工程技术部提供的施工措施。——测量放样的控制点。3.2模板的制作3.2.1在工程技术部、施工队技术员的指导下，仔细放样，使模板表面光洁、平整，接缝严密不漏浆，以保证砼的质量、形状符合设计要求。模板制作的误差在设计及规范允许范围内。3.2.2配制模板尺寸，必须考虑模板拼装结合的需要，适当加大或缩短其每一部分长度。3.2.3拼制模板时，每板边应找平直，尽可能做成高低缝，使接缝严密，不漏浆，木料上有疤痕的部位，应尽量使用在模板后面或截去。铁钉长度一般宜为木板厚度的2~2.5倍。每块板在横档处至少有两根钉子，第二块模板的钉子要向第一快模板的方向斜钉，使其拼缝严密。3.2.4与混凝土直接接触的模板，宽度不宜小于2米，梁和拱的底地模，如采用整块木板，其宽度不加限制。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3.2.5模板所用的材料应受潮后，不宜变形。3.2.6模板配制完成后，不同部位的模板要进行编号，写明其用途，分别堆放，备用的模板，应遮盖保护。3.2.7对形体较复杂的结构模板应采用计算尺寸放样的方式进行，待检查无误后，按模板的准确尺寸进行配料。3.3模板的安装XXXXXXXXXXXXXXXX管理体系文件QG/9JB.GPT004-8-2006第3页共7页XXX项目经理部模板工程作业指导书第B版第0次修改批准日期：2006.10.203.3.1模板安装前应先检查是否清洁、完好和配套。3.3.2在安装过程中，必须按设计图纸、测量放样的控制点的要求，重要结构应多设控制点，以利检查校正。3.3.3在安装过程中，必须经常保持足够的临时固定设施以防倾倒。3.3.4支架必须放在坚实的地基上，并有足够的支承面积，斜撑必须防止滑动。3.3.5支架的立柱必须在两个垂直的方向上，且用撑杆拉固定。3.3.6模板的拉筋应按设计要求做，直径应大于8mm，拉筋与锚杆的连接必须牢固，预埋在下层混凝土中的锚固体（螺栓、拉筋环等），在承受荷载时，必须有足够的锚固强度，拉筋角度45度，间距一般为1-2m（根据模板刚度而定）（以设计或监理工程师认可的标准）。3.3.7模板与混凝土接触的面积，以及各块模板接触处，必须平整、严密，第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页以保证混凝土表面的平整度和混凝土密实性，建筑物分层施工...
