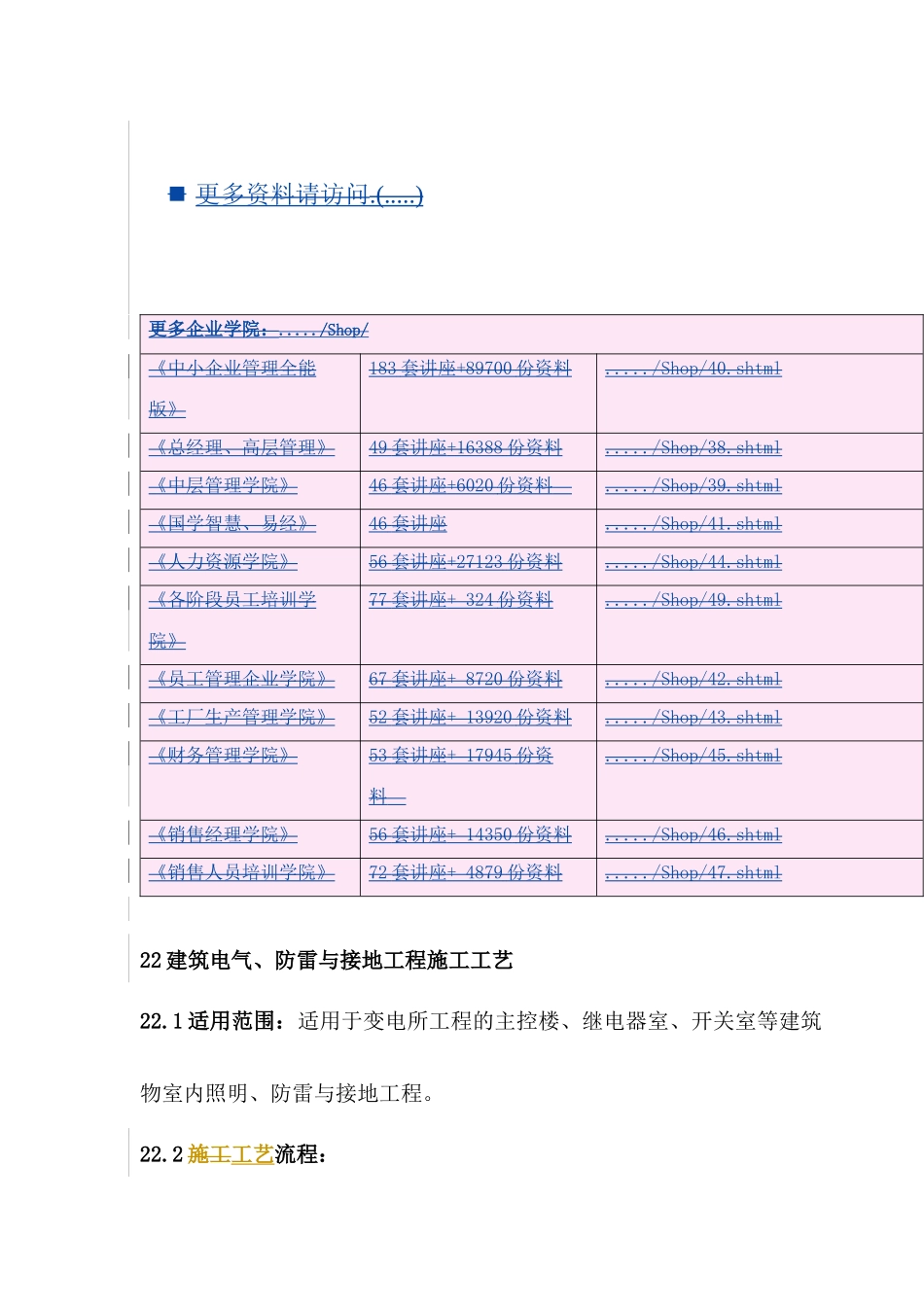

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml22建筑电气、防雷与接地工程施工工艺22.1适用范围：适用于变电所工程的主控楼、继电器室、开关室等建筑物室内照明、防雷与接地工程。22.2施工工艺流程：工艺流程见图22-1、图22-2图22-2工艺流程图22-1工艺流程图22.3工艺流程说明及主要质量控制要点：流程说明及主要施工工艺质量施工准备塑料管配管敷设管内穿线开关、插座安装工程电气照明装置调试运行及验收质量质量验评验收施工准备接地装置安装接地网安装接地质量验评验收接地电阻测试配电柜、箱安装电气照明装置安装配电柜、箱安装控制要求22.3.1施工准备(1)技术准备:1）图纸会检：图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会检工作。2）技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。（2）材料准备：建筑电气所用的塑料配管、套管、专用粘接剂、电线、配电箱、插座、灯具等材料符合规范和图纸要求，接地材料符合建筑接地规范和图纸要求。并对到达现场的材料型号、数量、规格逐一检查。（3）机具准备：按照施工作业指导书进行施工机具准备，测量仪器必须符合使用的精度等级和鉴定有效期要求。1）图纸会检：严格按照原国家电力公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作。2）技术交底：每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。22.3.2建筑电气工程施工质量控制(1)塑料管配管敷设：管路敷设分为现浇板内管路敷设、吊顶内管路敷设及墙体内管路敷设三种方式。（电气管道预埋见图22-3）图22-3电气管道预埋1)管路连接：使用与管路配套的套管和专用粘接剂，连接前清除连接管端的灰尘，保证粘结部位清洁干燥，用小毛刷涂抹胶粘剂。涂好后平稳插入套管中，插接要到位，用力转动套管，确保连接牢靠，套管连接的管路应保持平直。（吊顶内预埋见图22-4）2)管路与灯头盒连接：使用配套的盒接头和粘接剂，根据两个灯头盒位置，截取适当长度，把盒接头的一端插入盒内，并用配套锁母固定。3)管路切断：管路可根据直径大小采用专用剪管器剪切或钢锯锯断，并将管路内外的毛刺修整平齐。管路切断后不能留有斜口、不能变形。4)管路弯曲：25mm以下的管路，使用配套的弯管弹簧，将弹簧伸入管内需煨弯位置，用膝盖顶住被弯部位，两端用力渐煨出所需要的弯度，注意不能用力过快，以免管路发生变形，如果管路长度大于弯管弹簧的两端位置，可用铁丝拴牢弹簧的一端，拉到合适位置，再进行大煨弯。对于直径32mm以上的管路，可以采用热弯法，将管路内灌满细砂，堵住两端管口，用电炉或热风机对弯曲部位均匀加热，逐步弯出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定位。图22-4吊顶内预埋管路在吊顶内敷设时应根据管路大小，加工相应的抱式管卡，将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。当吊顶内管路管径较大较多时，应采用吊架安装固定，吊顶内管路配管较小时，可利用轻钢龙骨固定。(2)管内穿线：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮尘、泥水杂物清除干净。管内穿线采用￠1.2～2.0mm钢丝，头部弯成不...
