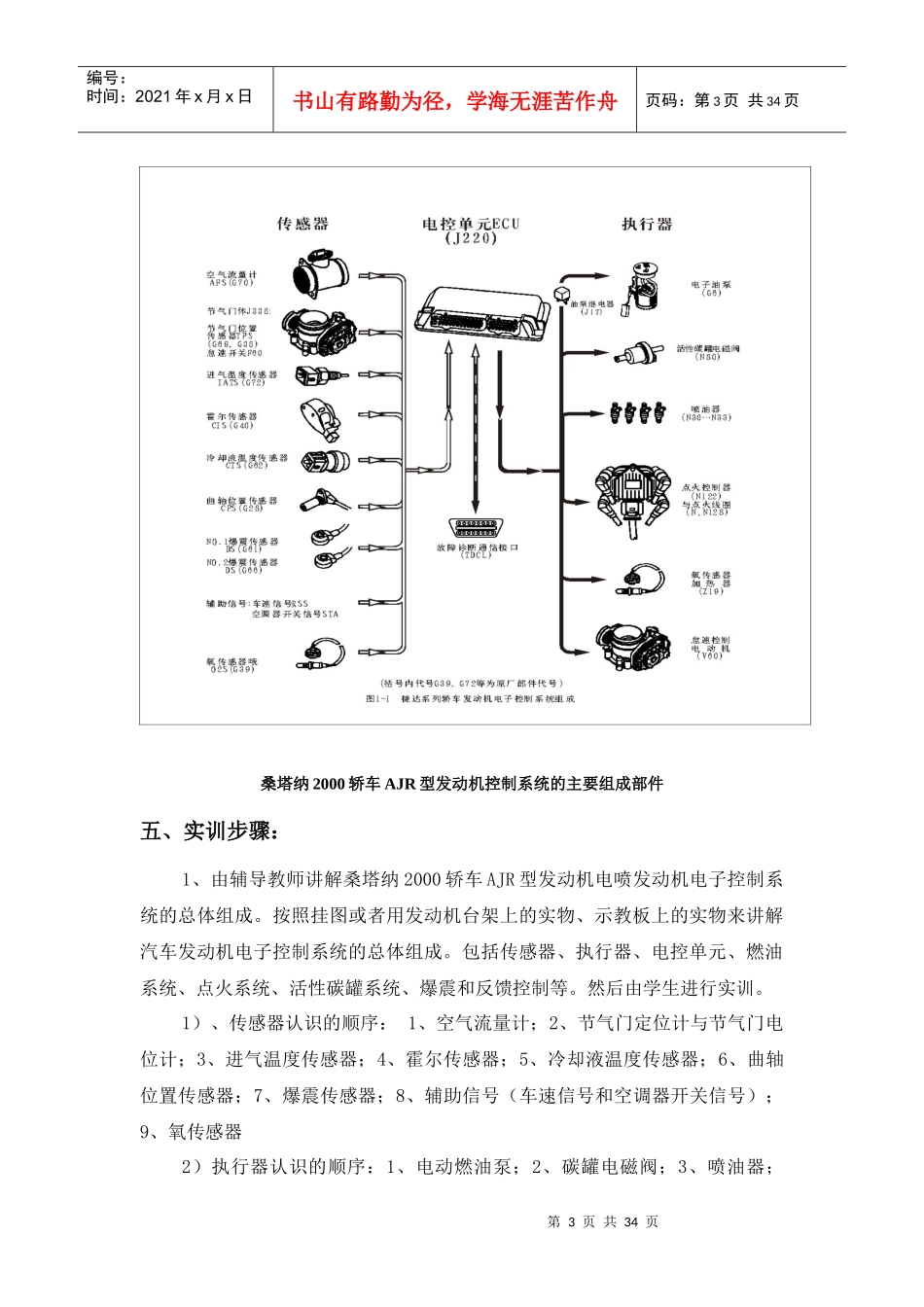

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页实训一汽车电子控制系统认识一、目的和要求：1．掌握发动机电子控制系统总体组成；2．区分与识别发动机电子控制系统的主要传感器、执行器；3．掌握发动机电子控制系统的工作原理。二、实训课时：2课时三、实训器材1、工具：常用工具1套。2、设备：桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台，桑塔纳2000和丰田皇冠轿车整车各一辆。四、原理与应用发动机电子控制系统示意图1.电动燃油泵2.燃油滤清器3.活性炭罐电磁阀4.活性炭罐5.带输出驱动级的点火线圈6.凸轮轴位置传感器7.喷油器8.燃油压力调节器9.节气门控制组件10.空气流量计11.氧传感器12.冷却液温度传感器13.爆震传感器14.曲轴位置传感器15.进气温度传感器16.发动机控制单元第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页电喷汽车的发动机控制，是由发动机电子控制系统来完成的，其主要功能是控制进气量与喷油量的空燃比、喷油时刻与点火时刻。除此之外，还控制发动机的冷热车起动、怠速转速、最大转速、废气再循环、二次空气喷射、爆震、电动燃油泵、故障自诊断以及给其它电控系统发送状态信号等功能。其工作性质是采集发动机各部位的工况信号，根据采集到的信号计算确定最佳喷油量、最佳喷油时刻和最佳点火时刻。发动机电子控制系统的组成：由传感器、电控单元和执行器三部分组成。传感器是一种信号检测与转换装置，安装在发动机的各个部位，其功能是：检测发动机运行状态的各种电量参数、物理量和化学量等，并将这些参量转换成计算机能够识别的电量信号输入电控单元。电子控制单元俗称电脑，简称ECU，是发动机电子控制系统的核心部件，其功能是：根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻等进行实时控制。执行器是控制系统的执行机构，其功能是：接受电控单元的控制指令，完成具体的控制动作，从而使发动机处于最佳的运行状态。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页桑塔纳2000轿车AJR型发动机控制系统的主要组成部件五、实训步骤：1、由辅导教师讲解桑塔纳2000轿车AJR型发动机电喷发动机电子控制系统的总体组成。按照挂图或者用发动机台架上的实物、示教板上的实物来讲解汽车发动机电子控制系统的总体组成。包括传感器、执行器、电控单元、燃油系统、点火系统、活性碳罐系统、爆震和反馈控制等。然后由学生进行实训。1）、传感器认识的顺序：1、空气流量计；2、节气门定位计与节气门电位计；3、进气温度传感器；4、霍尔传感器；5、冷却液温度传感器；6、曲轴位置传感器；7、爆震传感器；8、辅助信号（车速信号和空调器开关信号）；9、氧传感器2）执行器认识的顺序：1、电动燃油泵；2、碳罐电磁阀；3、喷油器；第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页4、带输出驱动级的点火模块；5、辅助控制（氧传感器加热器、空调电磁离合器）；6、节气门控制组件（怠速阀）。2、起动桑塔纳2000轿车AJR型发动机发动机实训台、别克电喷发动机故障实训台或整车，结合实物，让学生现场观察各传感器与执行器的工作情况。六、安全注意事项1、遵守实训室规章制度，2、未经许可，不得移动和拆卸仪器与设备。3、注意人身安全和教具完好。4、严禁未经许可，擅自板动教具、设备的电器开关、点火开关和起动开关。实训二电动汽油泵的检测一、目的和要求第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页1、掌握电动燃油泵的结构与工作原理。2、掌握电动燃油泵的控制电路。3、掌握电动燃油泵的检测方法。二、实训课时4课时三、实训器材1、工具：常用工具1套、万用表2个。2、设备：桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台，桑塔纳2000和丰田皇冠轿车整车各一辆。3、教具：AJR发动机教学挂图一套四、原理与应用（一）涡轮式电动燃油泵：1、功用：给电控燃油喷射系统提供具...
