低压成套开关设备安全技术要求VIP免费

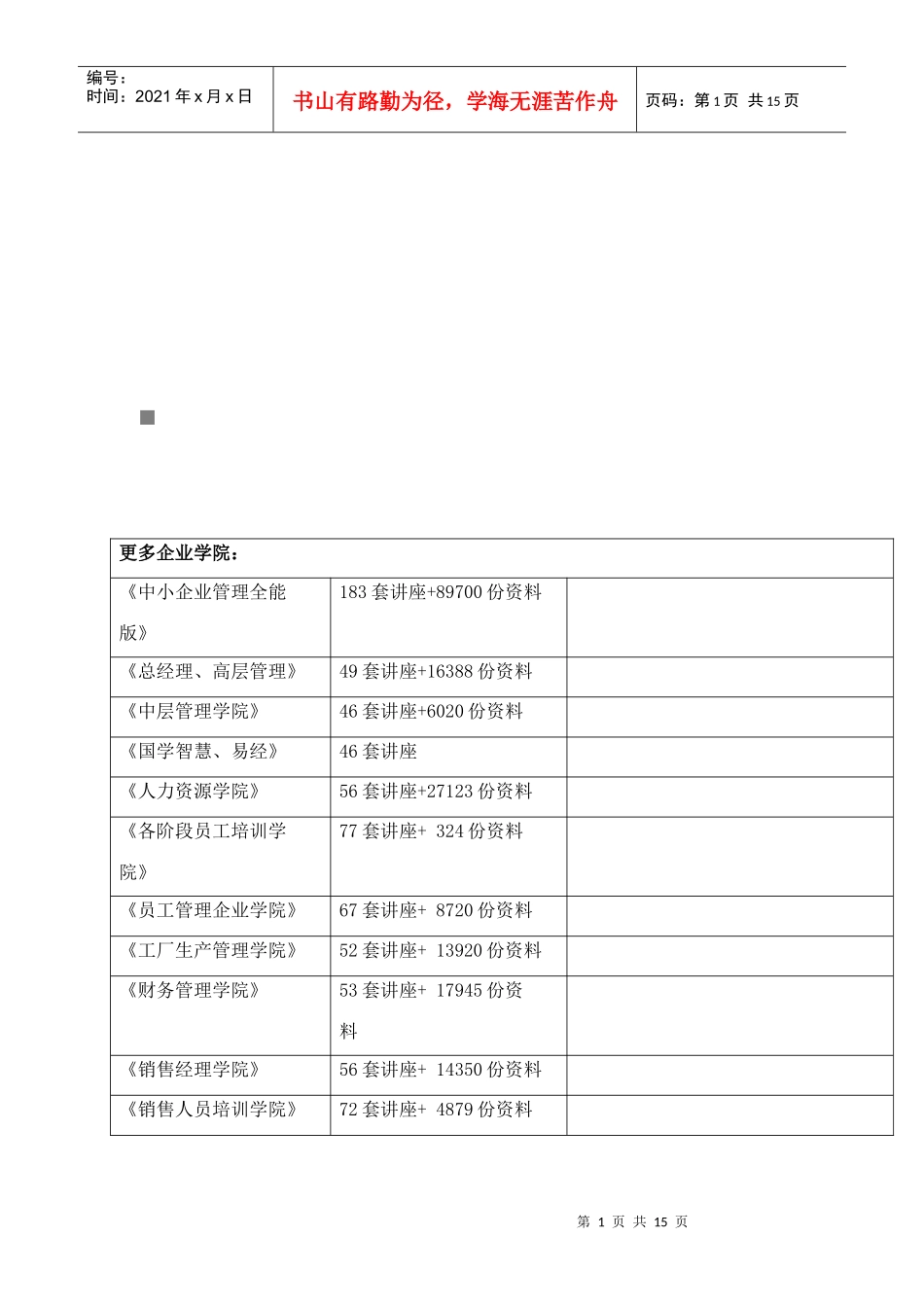

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页低压成套开关设备安全技术要求YD/QM-114C-2009受控状态编号编制日期审核日期批准日期远大电气（宁夏）实业投资有限公司第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页1、目的和适用范围本技术要求规定了50V～1000V低压成套开关设备（低压电气设备）的基本安全要求，如果在安全要求和经济利益发生矛盾时，应优先考虑安全要求。适用于公司生产的配电箱DPX、动力柜XL、低压开关柜GGD、低压抽出式开关柜MNS、GCS等低压成套开关设备。不适用于电气设备的材料和辅助材料，不能独立使用的半成品或初级产品，爆炸环境中使用的电气设备及船、舶飞行器铁路等特殊电气设备。2、引用术语GB10517《国家电气设备安全技术规范》GB61064《电气设备安全设计导则》GB7251.1《低压成套开关设备和控制设备第1部分》GB7251.3《非专业人员可进入场所的低压成套开关设备和控制设备第3部分》GB/T15576《无功功率静态补偿装置总技术条件》GB/T20641《低压成套开关设备和控制设备空壳体的一般要求》3、术语定义3.1电气设备远大电气（宁夏）实业投资有限公司低压成套开关设备安全技术要求YD/QM-114C-2009共8页第1页2/0版第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页凡按功能和结构适用于电能应用的产品或部件，即本规范含义中的电气设备。例如发电、输电、配电、贮存、测量、控制、调节、转换、监督、保护和消费电能的产品，还包括通讯技术领域中的及由他们组合成的电气设备、电气装置、电气器具。3.20类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护依赖于基本绝缘，即它没有把可触及的导电部分联接到安装设施的固定布线中保护导体的措施，万一该基本绝缘失效，电击保护则依赖于环境。3.3Ⅰ类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导电部分与设备中固定布线的保护（接地）导线联接起来，使可触及的导电远大电气（宁夏）实业投资有限公司低压成套开关设备安全技术要求YD/QM-114C-2009共8页第2页2/0版部分在基本绝缘损坏时不能变成带电体。Ⅰ类电气设备可以有双重绝缘或加强绝缘部分，或者以安全特低电压运行的部分。3.4Ⅱ类电气设备指这样的一类电气设备：它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，例如双重绝缘或加强绝缘，不提供保护接地或不依赖设备条件。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页Ⅱ类电气设备可为下列类型之一：a.电气设备有坚固的基本上连续的绝缘外壳，除了一些小零件，例如名牌、螺钉、铆钉等外，外壳遮封了所有的金属部分，这些小零件由至少相当于加强绝缘的绝缘与带电部分隔开，这样的电气设备称为绝缘材料外壳Ⅱ类电气设备；b.电气设备有基本上连续的金属外壳，在此设备中全部使用双重绝缘，除了因显然不能实现双重绝缘而使用加强绝缘的那部分外，这样的电气设备称为金属外壳Ⅱ类电气设备；c.a和b组合的电气设备。3.5Ⅲ类电气设备指这样的一类电气设备：它的防止电击保护依靠安全特低电压（SELV）供电，电气设备中不产生高于安全特低电压的电压。3.6危险按规范应用电气设备，其作用超过根据相应技术水平可预料到的...
