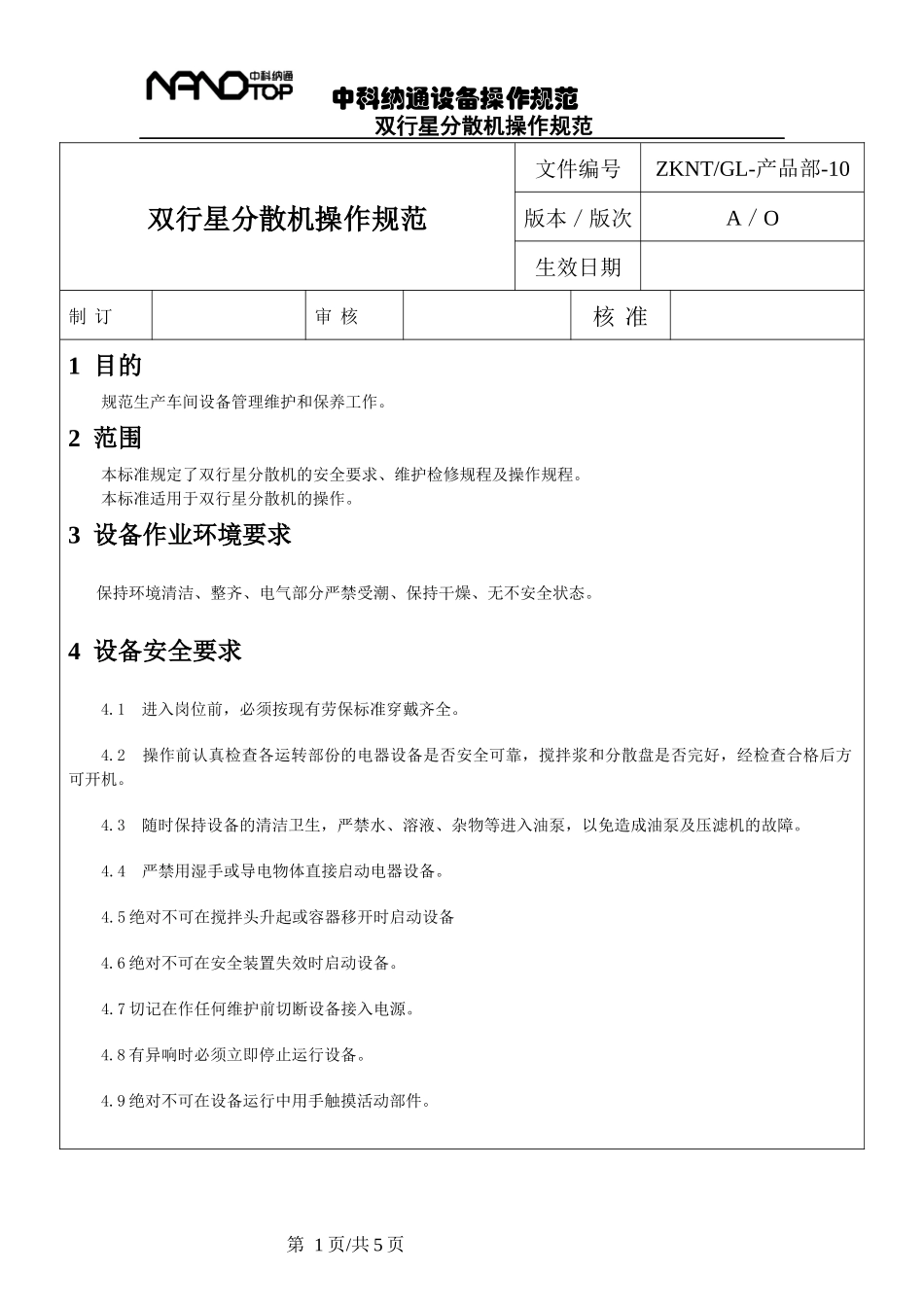

中科纳通设备操作规范双行星分散机操作规范双行星分散机操作规范文件编号ZKNT/GL-产品部-10版本／版次A／O生效日期制订审核核准1目的规范生产车间设备管理维护和保养工作。2范围本标准规定了双行星分散机的安全要求、维护检修规程及操作规程。本标准适用于双行星分散机的操作。3设备作业环境要求保持环境清洁、整齐、电气部分严禁受潮、保持干燥、无不安全状态。4设备安全要求4.1进入岗位前，必须按现有劳保标准穿戴齐全。4.2操作前认真检查各运转部份的电器设备是否安全可靠，搅拌浆和分散盘是否完好，经检查合格后方可开机。4.3随时保持设备的清洁卫生，严禁水、溶液、杂物等进入油泵，以免造成油泵及压滤机的故障。4.4严禁用湿手或导电物体直接启动电器设备。4.5绝对不可在搅拌头升起或容器移开时启动设备4.6绝对不可在安全装置失效时启动设备。4.7切记在作任何维护前切断设备接入电源。4.8有异响时必须立即停止运行设备。4.9绝对不可在设备运行中用手触摸活动部件。第1页/共5页中科纳通设备操作规范双行星分散机操作规范5设备的操作程序和方法5.1设备安装5.1.1小心将设备安于平整的承重地面，用地脚螺栓固定，不要让设备在地面上出现摇晃。5.1.2按照电气原理图接线。电机适用于380V，3相，50Hz。接线：必须由专业电工负责接线。从设备顶部向下看，所有搅拌头都是顺时针旋转。如果转向不对，请调整接线。所有电机要与过载保护装置连接（若设备带有控制柜的，则在该控制柜中已装有该装置）。5.1.3润滑：该机在出厂前已加好减速机润滑油以及传动箱内的齿轮润滑脂，勿需再另行添加。通常情况下每半年换一次减速机油，通常加齿轮油或30#机油，换油时请使用减速机生产商推荐的润滑油。5.1.4升降系统：该机采用的是液压升降系统，出厂前已安装到位，液压油已预先加好，通常情况下每一年更换一次。5.2操作前的准备工作5.2.1若以极低速度长时间运转将会对设备寿命造成一定程度的损害，所以请不要再20Hz频率以下长时间工作以免电机长时间发热而烧毁，并请确保搅拌框上没有包裹特别粘稠的物料。5.2.2容器定位：启动前，确保容器锁定在底座上。通常容器底部离开基座3MM。所有压力容器、夹层、真空罩必须在合同规定的压力范围内使用。必要时必须装置安装减压阀等。该容器夹套使用压力不得超过0.2Mpa5.2.3速度控制：可以通过变频调速控制。变频器得电后可调节旋钮控制频率来调速。变频器的使用一般无特殊要求，变频器的具体使用请参照变频器的使用说明书。5.2.4升降系统：该设备采用液压升降系统，上升过程通过液压系统产生的压力将设备顶起，液压系统的压力可以通过溢流阀调节，通常情况下，出厂前工厂已将压力调至1.6Mpa。在生产过程中不需再调节。5.2.5开机操作：根据生产工艺，将加好物料的容器固定在设备底座上（加料也可以在真空罩生起后进行），按油缸降按钮，搅拌头将慢慢下降直至真空罩与容器闭合。开启行星搅拌，通过控制面板上的调速旋钮将搅拌速度调至所需要的转速。待搅拌完成后，按油缸升按钮，搅拌头将慢慢被升起，为安全起见，待设备升到顶后请将安全插销插入。推出容器卸料。安全装置：只有搅拌容器放到位后，且将设备搅拌头放下并闭拢容器后才能启动搅拌，否则将不能正常开机，因为传动箱体内有一限位开关，只有当限位开关闭合后，设备才能正常运转。5.3设备维护通常只要求设备部件的润滑和定期清理。油脂或润滑油必须按照要求分开使用。且要按照规定牌号。请用干净的容器盛放油脂，用干净的铲子或油枪加油脂。使用时不能多加润滑油/脂，它们会溢出并带来过热等问题。该设备除定期清理和更换减速机齿轮油外无需多加维护，若有异常情况请与生产商联系。每次工作结束，必须清洗一次搅拌浆，使搅拌浆不留残渣。搅拌浆有损坏应即时修复或更换。请注意让设备在尽可能清洁的环境中工作。若润滑油/脂被污染的话，会缩短设备的寿命。5.3.1行星齿轮箱5.3.1.1齿轮箱由碳钢锻造制成。在齿轮箱中，锡青铜轴套与齿轮必须用润滑脂润滑，每只搅拌轴上装有旋转轴唇形密封以防止润滑脂泄露。5.3.1.2齿轮箱中的润滑脂需定期的更换，根据对设备的使用频率通常情况下每一、二年更换一次。5.3.1....
