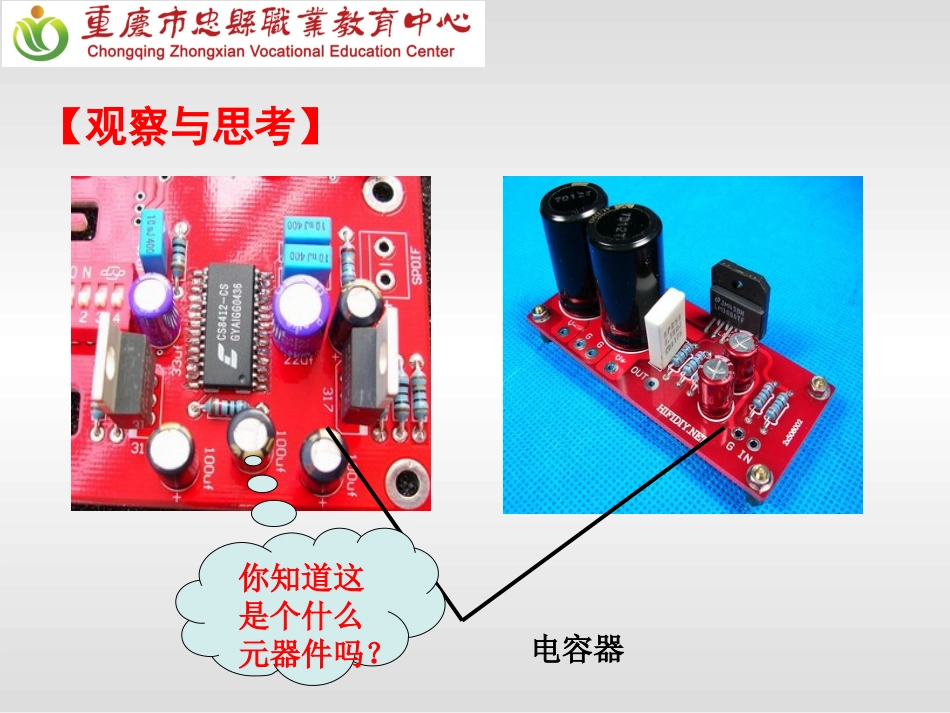

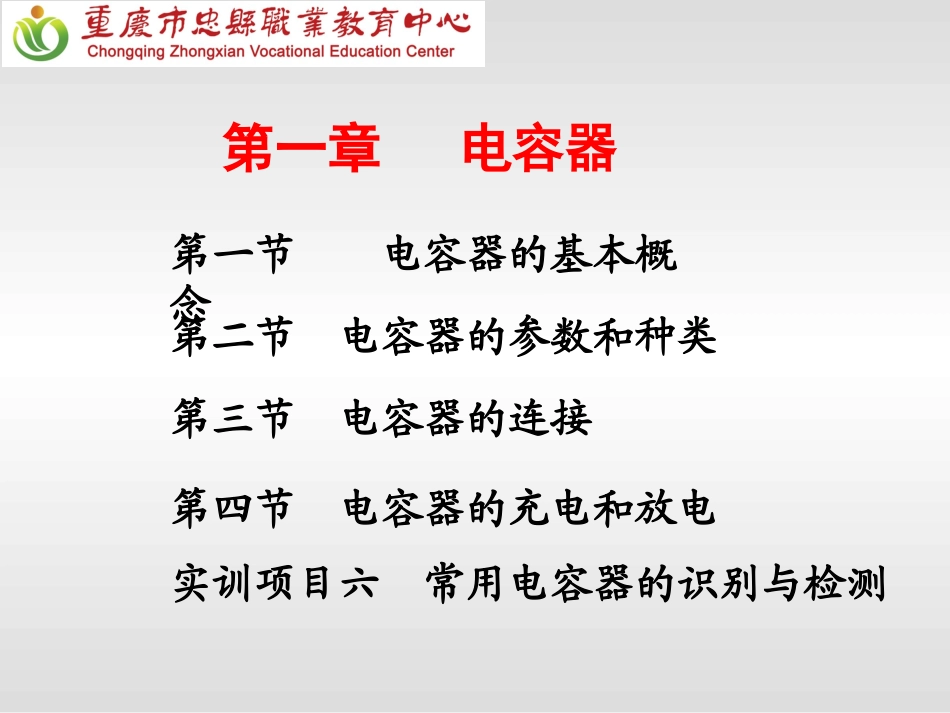

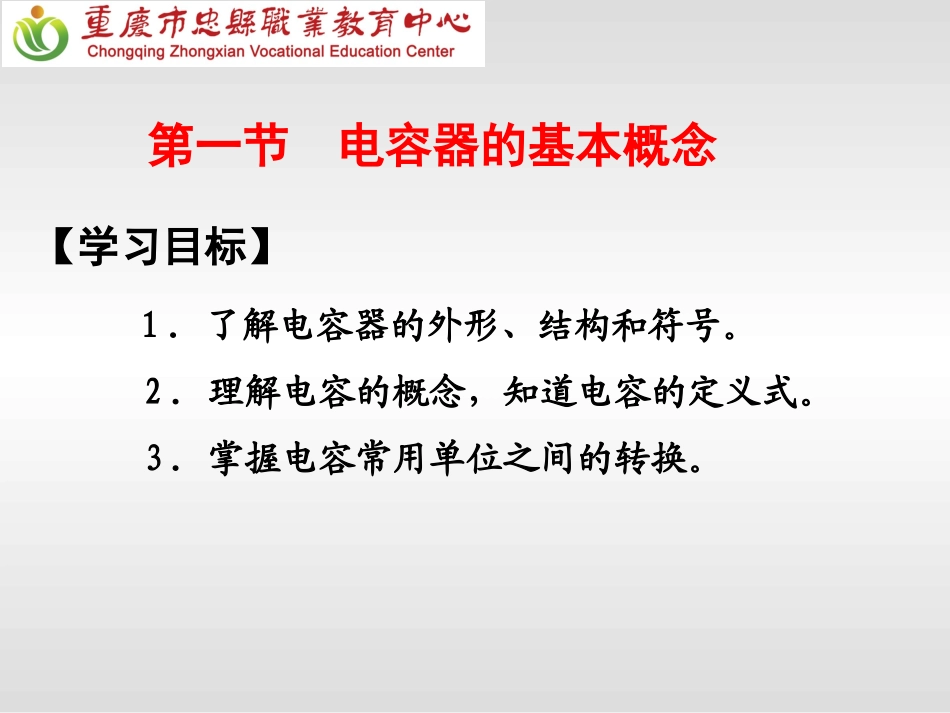

第一章电容器第二节电容器的参数和种类第一节电容器的基本概念第三节电容器的连接第四节电容器的充电和放电实训项目六常用电容器的识别与检测第一节电容器的基本概念【学习目标】1．了解电容器的外形、结构和符号。2．理解电容的概念，知道电容的定义式。3．掌握电容常用单位之间的转换。【观察与思考】电容器你知道这是个什么元器件吗？电工技术基础与技能一、常见电容器外形常见电容器有：电解电容器、瓷片电容器、涤纶电容器、可变电容器、贴片电容器等.常见电容器外形电工技术基础与技能二、电容器的基本结构与符号电容器由两片靠得较近的金属板中间再隔以绝缘物质而组成。电路符号金属板(极板)绝缘物质（介质）金属板叫电容器的两个极板；绝缘物质叫电容器的介质.dKSC4决定式电工技术基础与技能三、电容器与电容1.电容器的结构和基本特性：如上图所示，如果在电容器的两极板上加上电压，则在两个极板上将分别出现数量相等的正、负电荷，这样电容器就储存了一定量的电荷和电场能量。电容器的基本特性是能够储存电荷电工技术基础与技能三、电容器与电容2.电容的定义式3.电容的单位UqC＝电荷量单位：C(库仑）电压单位：V（伏特）电容单位：F(法拉）F（法拉）、mF(毫法）、uF(微法）、nF（纳法）、pF（皮法）1F＝10-6F；1pF＝10-12F电工技术基础与技能【例1】将一个电容器接到输出电压为12V的直流电上，充电结束后，电容器两极板上所带的电荷量均为1.2×C，求该电容器的电容量。解：该电容器的电容量为341.2101010012qCCFFUV3-10电工技术基础与技能【例2】将一个电容器接到输出电压为12V的直流电源上，充电结束后，电容器正极板上所带的电荷量为，问负极板带多少电荷？若充电时间为10S,充电的平均电流是多少？解：根据电容器带电的原则：两极板所带的电量为等量异种电荷，所以负极板带电量为C3-102.1C3-102.1-根据tqIASCI4-3102.110102.1得：电工技术基础与技能【课堂小结】【课堂练习】教材中思考与练习第1、2题【课后作业】“学习辅导与练习”同步训练中的4.11.电容器的外形、结构与符号。2.电容的定义式及相关计算。3.电容常用单位之间的转换。第二节电容器的参数和种类【学习目标】1．了解常用电容器的外形和种类。2．理解电容器主要参数的含义。3．掌握常用电容器参数的标志方法。【观察与思考】你知道2200uF、25V、224、103等数字和符号的含义吗？一、电容器的参数电容器的参数主要有额定工作电压、标称容量和允许误差，通常都标在电容器的外壳上。1.额定工作电压额定工作电压一般称为耐压，是指在规定的温度范围内，可以连续加在电容器上而不损坏电容器的最大电压值。2.标称容量和允许误差标称容量是指电容器上所标明的电容量的值。标称容量2200uF额定工作电压25V二、电容器的标志法标志方法主要有直标法、文字符号法和色标法。1.直标法直标法就是在电容器的表面直接标出其主要参数和技术指标的一种方法。标称容量2200uF额定工作电压25V二、电容器的标志法2.文字符号法文字符号法就是将文字和数字符号有规律地组合起来，在电容器表面上标志出主要特性参数。由数字和字母相结合如10p代表10pF；4.7m表示4.7mF，即4700F；3n3表示3.3nF，即3300pF，其特点是省略F，小数点部分用p、n、、m表示。二、电容器的标志法2.文字符号法用三位数字表示第一、二位为有效数字位，第三位为倍率，电容量的单位是pF，如103表示10×10pF，即0.01F；224表示22×10pF，即0.22F。0.22F0.01F0.1F允许误差用文字符号为：D（0.5）、F（1）、G（2）、J（5）、K（10）、M（20）。允许误差为J（5）3.色标法：与电阻的色环法一样色标法就是用不同颜色的色带或色点，按规定的方法在电容器表面上标志出其主要参数的标志方法。三、电容器的种类按其电容量是否可变，可分为固定电容器、可变电容器和微调电容器。1.固定电容器固定电容器的电容量是固定不变的，它的性能和用途与两极板间的介质有密切关系。纸介电容器陶瓷电容器涤纶电容器铝电解电容器云母电容器三、电容器的种类2.可变电容器可变电容器是电容量能...
