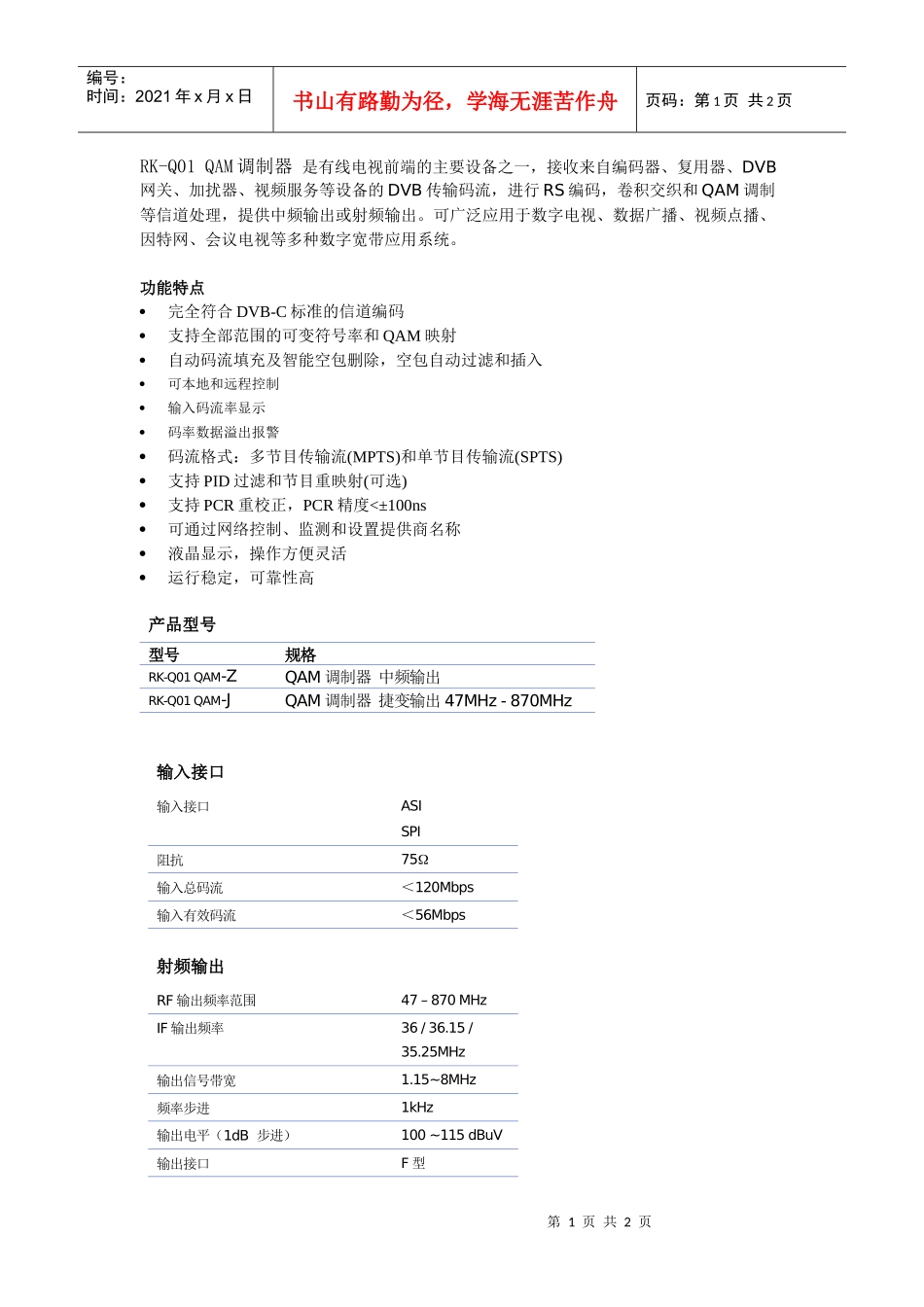

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页RK-Q01QAM调制器是有线电视前端的主要设备之一，接收来自编码器、复用器、DVB网关、加扰器、视频服务等设备的DVB传输码流，进行RS编码，卷积交织和QAM调制等信道处理，提供中频输出或射频输出。可广泛应用于数字电视、数据广播、视频点播、因特网、会议电视等多种数字宽带应用系统。功能特点完全符合DVB-C标准的信道编码支持全部范围的可变符号率和QAM映射自动码流填充及智能空包删除，空包自动过滤和插入可本地和远程控制输入码流率显示码率数据溢出报警码流格式：多节目传输流(MPTS)和单节目传输流(SPTS)支持PID过滤和节目重映射(可选)支持PCR重校正，PCR精度<±100ns可通过网络控制、监测和设置提供商名称液晶显示，操作方便灵活运行稳定，可靠性高输入接口输入接口ASISPI阻抗75输入总码流＜120Mbps输入有效码流＜56Mbps射频输出RF输出频率范围47–870MHzIF输出频率36/36.15/35.25MHz输出信号带宽1.15~8MHz频率步进1kHz输出电平（1dB步进）100~115dBuV输出接口F型产品型号型号规格RK-Q01QAM-ZQAM调制器中频输出RK-Q01QAM-JQAM调制器捷变输出47MHz-870MHz第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页阻抗75杂散抑制＞-60dBc相位噪声＜-90dBc/10kHz信噪比（SNR）＞50dB调制特性协议EN300429(DVB-C)映射方式16、32、64、128、256QAM符号率1–7Mbaud/s调制误差率（MER）＞40dB控制前面板2行x20LCD显示导航键4方向键3功能键以太网10/100BaseTWeb控制接口专用TCP/IP控制接口物理参数机箱尺寸1RUx19”x360mm净重3kg供电AC220–240V功率50W
