2 常用装配工具与钳工工艺VIP免费

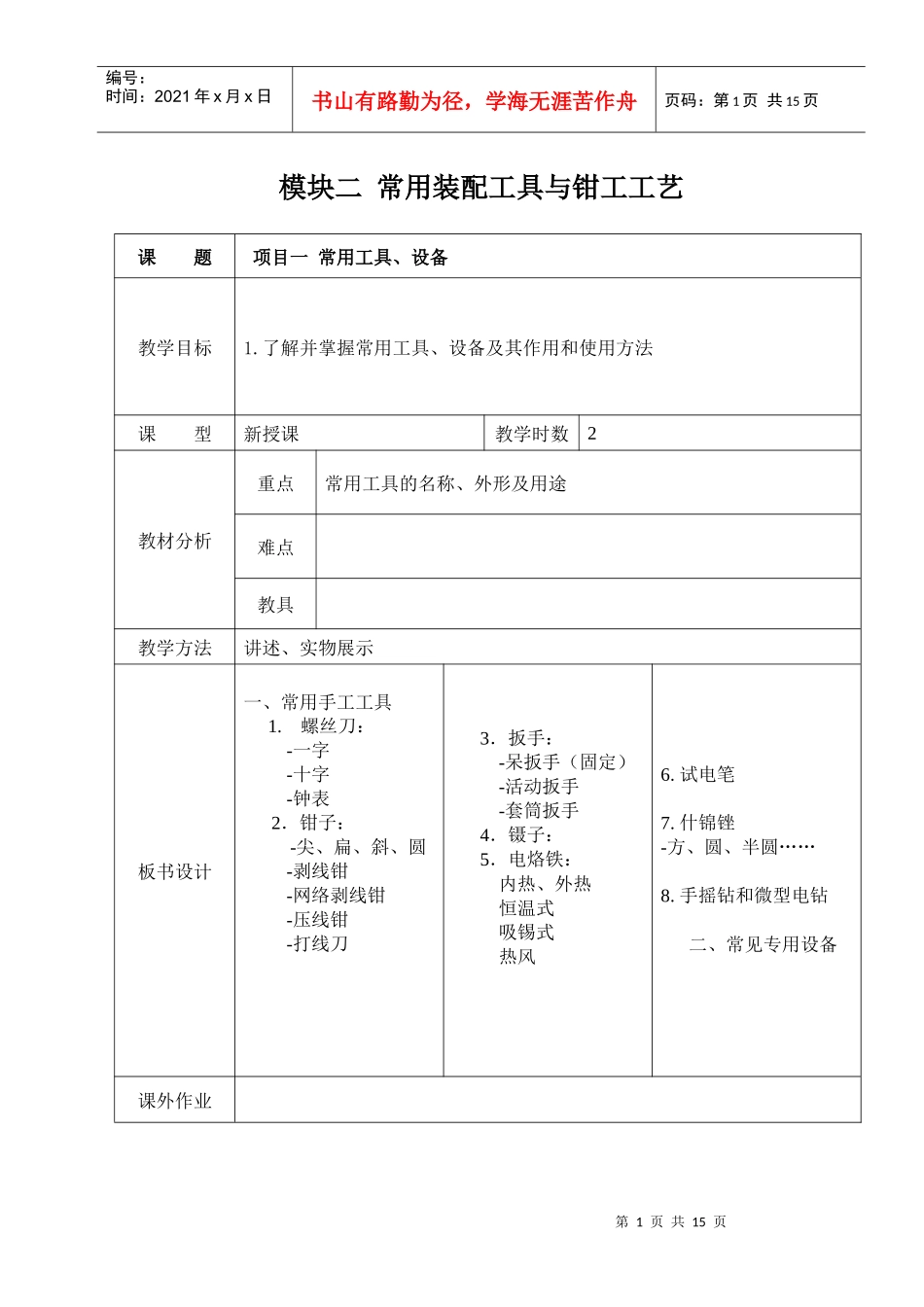

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页模块二常用装配工具与钳工工艺课题项目一常用工具、设备教学目标1.了解并掌握常用工具、设备及其作用和使用方法课型新授课教学时数2教材分析重点常用工具的名称、外形及用途难点教具教学方法讲述、实物展示板书设计一、常用手工工具1.螺丝刀：-一字-十字-钟表2．钳子：-尖、扁、斜、圆-剥线钳-网络剥线钳-压线钳-打线刀3．扳手：-呆扳手（固定）-活动扳手-套筒扳手4．镊子：5．电烙铁：内热、外热恒温式吸锡式热风6.试电笔7.什锦锉-方、圆、半圆……8.手摇钻和微型电钻二、常见专用设备课外作业第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页教学后记及改进教学过程教学内容教学方法第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页一、复习导入：上一模块我们学习了常用电子元器件、主要参数、检测方法等，提问：主要包括哪些？用途？外观？怎样检测？这门课叫做电子技术工艺基础，那么什么是工艺呢？工艺就是：生产者利用设备和生产工具，对各种原材料、半成品进行加工或处理，使之最后成为产品的工序、方法或技术。本节课就开始介绍电子工艺中常用的工具和设备。二、新课（一）、常用手工工具课本中给出了一些常用手工工具的名称、品种、外形、规格以及用途。1．螺丝刀（起子、改锥）:1)用途：紧固螺钉和拆卸螺钉，应用时应根据螺钉的大小选择合适的规格。2)种类与选用一字起：它的规格是以手柄以外的刀体长度进行表示，常用的一字形格有：50mm、75mm、100mm、150mm、200mm、250mm、300mm等。（还有用用刀头x刀体来表示的，例如2x75mm）选用一字形螺丝刀时，要注意螺丝刀的刀口宽窄要与螺钉的一字槽相适应，即螺丝刀的刀口尺寸要与螺钉一字槽相吻合，即不能过长，也不能过厚，但也不能太薄。十字起：使用时应据不同大小的螺钉予以选用。如果选用的螺丝刀槽型与螺钉十字槽不能相吻合，这样就会损坏螺钉的十字槽。钟表起：属于精密起子，常用在修理手带型钟表，故有此一称除此之外：还有无感螺丝刀、组合型螺丝刀、电动螺丝刀，星形、六角形等等2．钳子1）用途：用于夹持、固定加工工件或者扭转、弯曲、剪断金属丝线。2）种类与选用尖嘴钳：尖嘴钳的头部尖细，主要用来处理小零件，例如导线打圈、夹小零件。也可用于电路焊接时弯折、加工细导线和夹持元器件的引线等用途。适合在其他工具难于到达的部位进行操作。（规格有130、160、180、200mm，最常用的是160mm）在使用尖嘴钳时应注意不能用尖嘴钳装卸螺丝、螺母；用力夹持硬金属导线及其硬物，以避免钳嘴的损坏。对带绝缘柄的尖嘴钳，要保护好其绝缘层，以保证使用的安全。扁嘴钳：又叫平嘴钳，它主要用于元器件引线及较粗导线的成型，裸导线拉直等，并能用它夹住元器件引线，以帮助散热斜嘴钳：又叫斜口钳、偏口钳或短线钳。有圆弧形的钳头和上翘的刃口。偏口钳的主要用途是剪切导线。在使用偏口钳时应注意使钳口朝下，以防止被剪下的线头伤人。另外偏口钳也不能用于剪切较粗的钢丝及螺钉等硬物，以防损坏其钳口。严禁使用塑第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页料套已损坏的偏口钳剪切带电导线，以避免发生触电事故，保证人身安全。教学过程教学内容教学方法第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页圆嘴钳：由于钳嘴呈圆锥形，可以方便地将导线端头、元器件的引线弯绕成圆环形，安装在螺钉及其他部位上。剥线钳：剥线钳是一种专用钳，它可对导线的端头绝缘层进行剥离，如塑料电线等。剥线钳的使用方法是根据所剥导线的线径，选用与其相应的切口位置，同时也要根据所切掉绝缘层长度来调整钳口的止挡位。使用时，注意切勿使刀口剪伤内部的金属芯线。剥线钳剪口的槽并拢以后应为圆形。钢丝钳：俗称老虎钳，弯绞或钳夹导线线头、固紧或起松螺母；刀口用来剪切导线或剖切软导线绝缘层;铡口用来铡切电线线芯和钢丝、铅丝...
