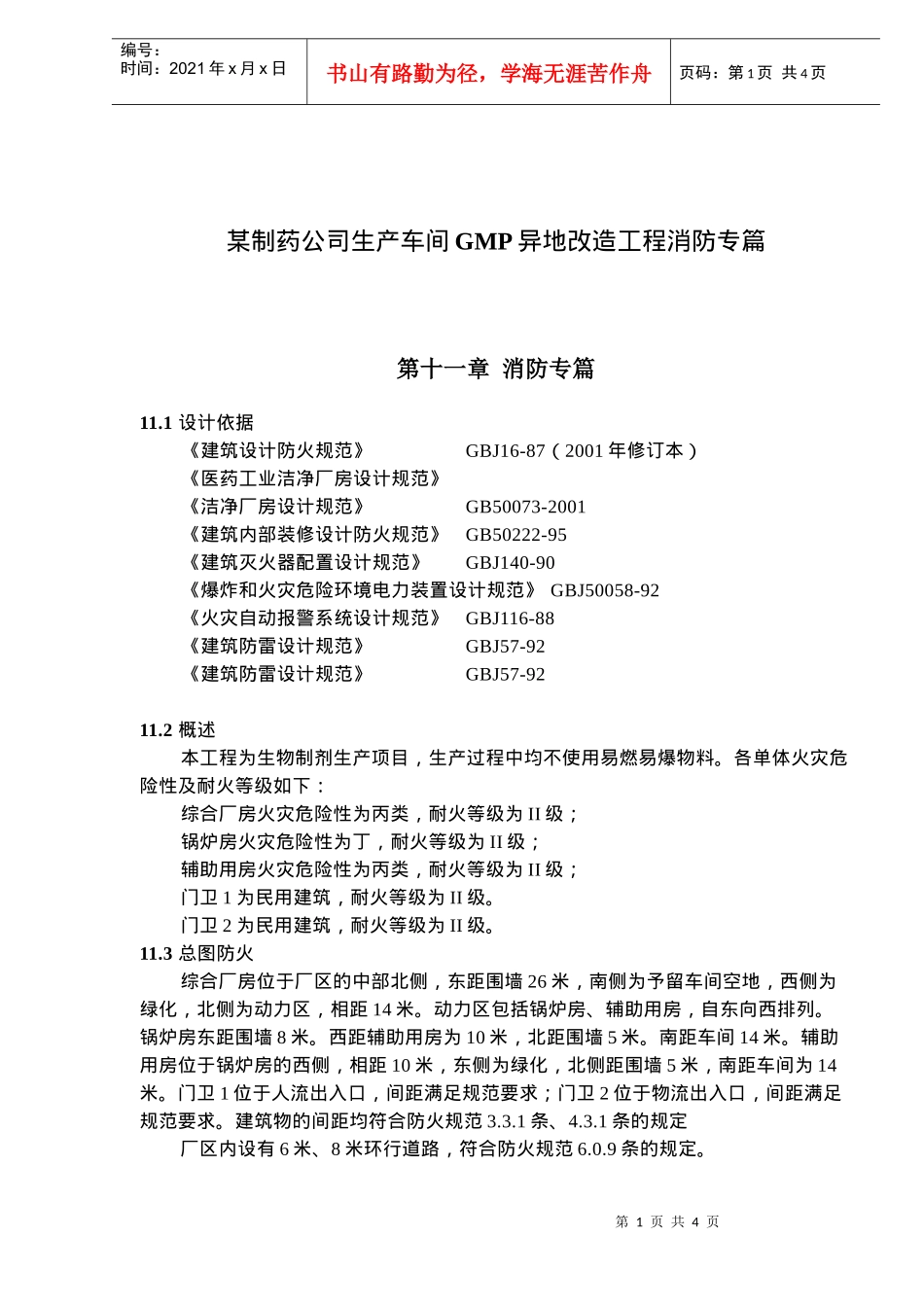

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页某制药公司生产车间GMP异地改造工程消防专篇第十一章消防专篇11.1设计依据《建筑设计防火规范》GBJ16-87（2001年修订本）《医药工业洁净厂房设计规范》《洁净厂房设计规范》GB50073-2001《建筑内部装修设计防火规范》GB50222-95《建筑灭火器配置设计规范》GBJ140-90《爆炸和火灾危险环境电力装置设计规范》GBJ50058-92《火灾自动报警系统设计规范》GBJ116-88《建筑防雷设计规范》GBJ57-92《建筑防雷设计规范》GBJ57-9211.2概述本工程为生物制剂生产项目，生产过程中均不使用易燃易爆物料。各单体火灾危险性及耐火等级如下：综合厂房火灾危险性为丙类，耐火等级为II级；锅炉房火灾危险性为丁，耐火等级为II级；辅助用房火灾危险性为丙类，耐火等级为II级；门卫1为民用建筑，耐火等级为II级。门卫2为民用建筑，耐火等级为II级。11.3总图防火综合厂房位于厂区的中部北侧，东距围墙26米，南侧为予留车间空地，西侧为绿化，北侧为动力区，相距14米。动力区包括锅炉房、辅助用房，自东向西排列。锅炉房东距围墙8米。西距辅助用房为10米，北距围墙5米。南距车间14米。辅助用房位于锅炉房的西侧，相距10米，东侧为绿化，北侧距围墙5米，南距车间为14米。门卫1位于人流出入口，间距满足规范要求；门卫2位于物流出入口，间距满足规范要求。建筑物的间距均符合防火规范3.3.1条、4.3.1条的规定厂区内设有6米、8米环行道路，符合防火规范6.0.9条的规定。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页11.4建筑11.4.1.综合厂房综合厂房为单层钢筋混凝土框架结构，局部设有二层。单层部分层高为6米，局部二层首层层高为3.9米、二层为4.5米，室内外高差为0.3米，檐口高度分别为7.5、11.4米。建筑物东西长69米，南北宽45.725米，占地面积为3159.14平方米，建筑面积为3751.45平方米。将车间划为两个防火分区，仓库为一个，生产区为一个。仓库面积为1051.875平方米，符合防火规范第3.2.1条、3.2.8条、4.2.1条的规定。仓库与其他区域之间采用到顶的粘土空心砖墙做防火墙，空调机房、配电室、制水室与其他区域之间采用到顶的粘土空心砖墙做防火隔墙，符合防火规范第2.0.1条、7.2.11条的规定。仓库管理室采用到顶的粘土空心砖墙做防火隔墙，并有直接对外的门，符合防火规范第4.2.12条的规定。走廊两边的隔墙耐火极限大于1小时，符合防火规范第2.0.1条的规定。车间内工作最远点到对外疏散口的距离小于60米，疏散走廊宽度为1.9米，疏散门宽度为1.2米、1.5米，疏散门数量为4个，符合防火规范第3.5.1条、3.5.3、3.5.4条的规定。局部二层部分设有两部楼梯间，一部为封闭楼梯间、一部为开敞式。工作人员到楼梯间的距离小于40米，符合防火规范第5.3.1条、5.3.8条的规定。防火墙上的门采用钢制甲级防火门，防火隔墙上的门采用钢制乙级防火门。地面装修材料中：环氧树酯自流平地面为B1级，铺地砖地面为A级，细石混凝土地面为A级；墙面装修材料中：彩钢板墙面为A级；抹灰墙面为A级，贴瓷砖墙面为A级；顶棚装修材料中：彩钢板吊顶为A级，纸面石膏板B1级，PVC吊顶为B1级。建筑物内的装修材料均采用难燃或不燃材料，符合防火规范《GB50222-95》的规定。11.4.2.锅炉房锅炉房为单层砖混结构，东西长18.48米，南北宽9.48米，占地面积及建筑面积均为175.19平方米。层高为7.0米，室内外高差为0.3米，檐口高度为7.90米。，符合防火规范第3.2.1条的规定。锅炉房设有两个直接对外的门，门宽度为1.5米，符合防火规范的第3.5.1条的规定。地面装修材料中：水泥砂浆地面为A级，细石混凝土地面为A级；墙面装修材料中：抹灰墙面为A级，贴瓷砖墙面为A级；顶棚装修材料中：纸面石膏板B1级，水泥砂浆抹面为A级。建筑物内的装修材料均采用难燃或不燃材料，符合防火规范《GB50222-95》的规定。11.4.3.辅助用房辅助用房包括变电室、机修车间、车库、水泵房，结构形式为单层砖混结构，东西长33.48米米，宽9.48米米，占地面积及建筑面积均为317.39平方米。层高为5.0第3页共4页第2页共4页编号：时间：2021年x...
