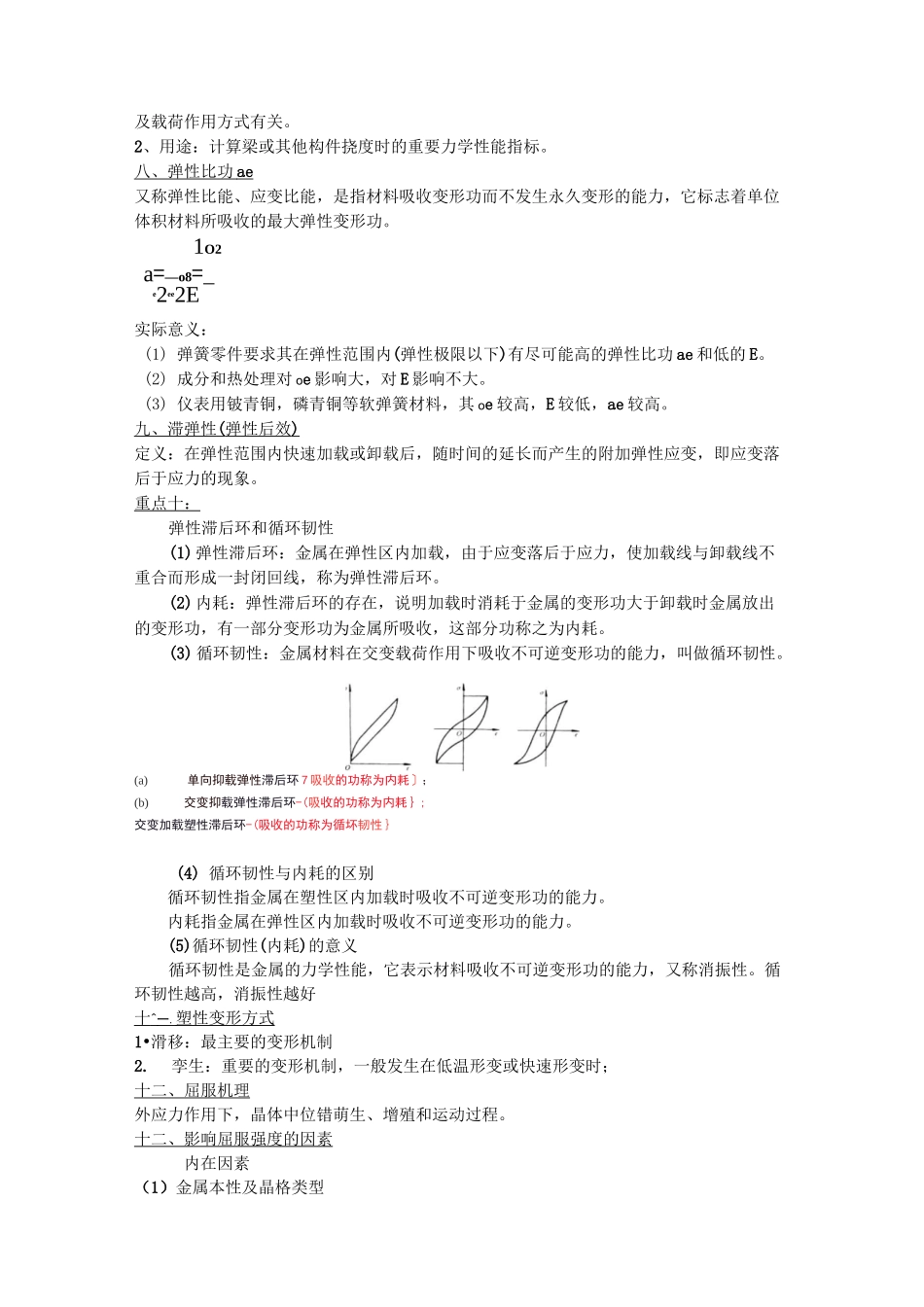

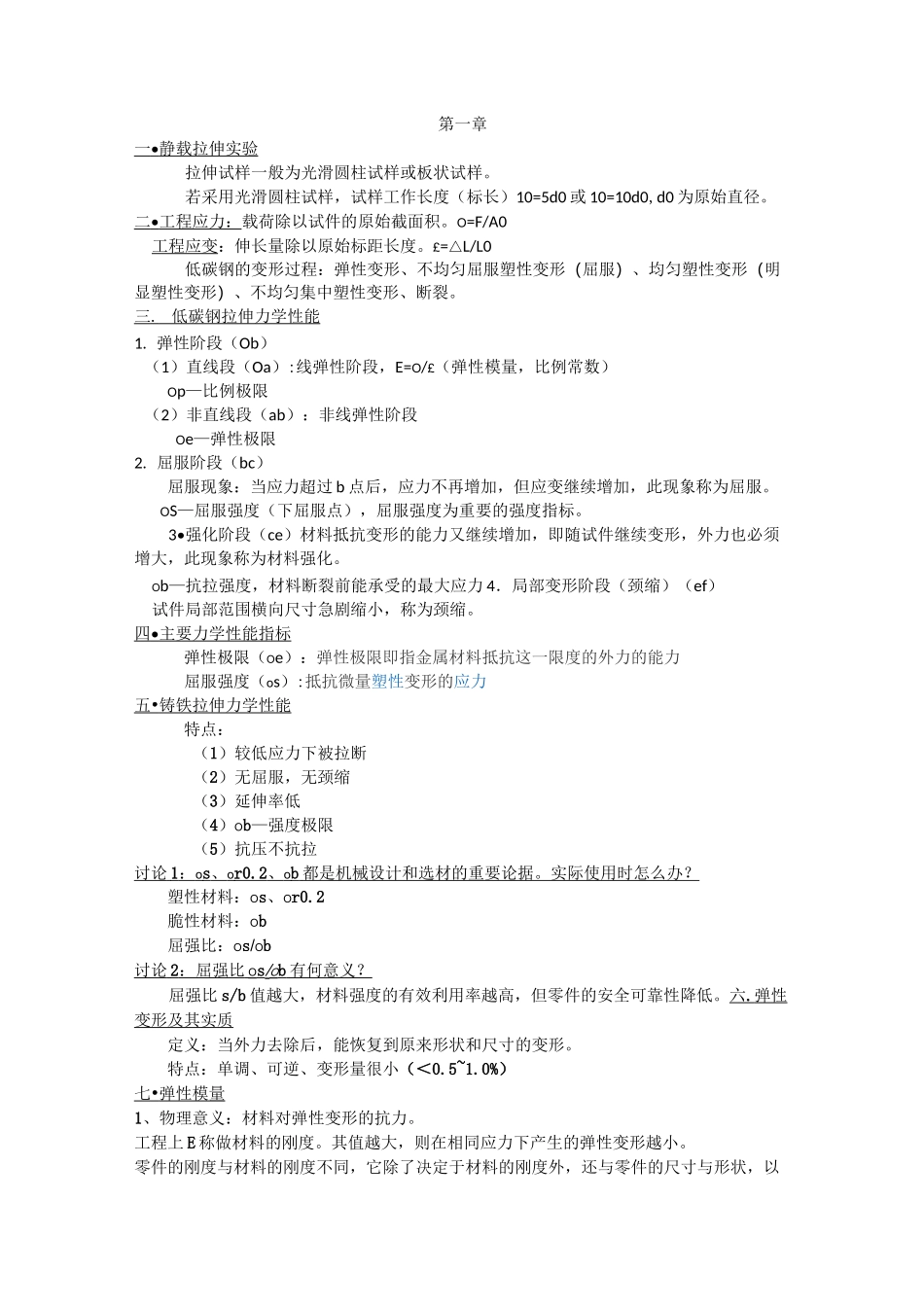

第一章一•静载拉伸实验拉伸试样一般为光滑圆柱试样或板状试样。若采用光滑圆柱试样，试样工作长度（标长）10=5d0或10=10d0,d0为原始直径。二•工程应力：载荷除以试件的原始截面积。O=F/A0工程应变：伸长量除以原始标距长度。£=△L/L0低碳钢的变形过程：弹性变形、不均匀屈服塑性变形（屈服）、均匀塑性变形（明显塑性变形）、不均匀集中塑性变形、断裂。三.低碳钢拉伸力学性能1.弹性阶段（Ob）（1）直线段（Oa）:线弹性阶段，E=O/£（弹性模量，比例常数）Op—比例极限（2）非直线段（ab）：非线弹性阶段Oe—弹性极限2.屈服阶段（bc）屈服现象：当应力超过b点后，应力不再增加，但应变继续增加，此现象称为屈服。OS—屈服强度（下屈服点），屈服强度为重要的强度指标。3•强化阶段（ce）材料抵抗变形的能力又继续增加，即随试件继续变形，外力也必须增大，此现象称为材料强化。Ob—抗拉强度，材料断裂前能承受的最大应力4．局部变形阶段（颈缩）（ef）试件局部范围横向尺寸急剧缩小，称为颈缩。四•主要力学性能指标弹性极限（Oe）：弹性极限即指金属材料抵抗这一限度的外力的能力屈服强度（os）:抵抗微量塑性变形的应力五•铸铁拉伸力学性能特点：（1）较低应力下被拉断（2）无屈服，无颈缩（3）延伸率低（4）Ob—强度极限（5）抗压不抗拉讨论1：os、or0.2、ob都是机械设计和选材的重要论据。实际使用时怎么办？塑性材料：Os、Or0.2脆性材料：Ob屈强比：Os/Ob讨论2：屈强比Os/Ob有何意义？屈强比s/b值越大，材料强度的有效利用率越高，但零件的安全可靠性降低。六.弹性变形及其实质定义：当外力去除后，能恢复到原来形状和尺寸的变形。特点：单调、可逆、变形量很小（＜0.5~1.0%）七•弹性模量1、物理意义：材料对弹性变形的抗力。工程上E称做材料的刚度。其值越大，则在相同应力下产生的弹性变形越小。零件的刚度与材料的刚度不同，它除了决定于材料的刚度外，还与零件的尺寸与形状，以及载荷作用方式有关。2、用途：计算梁或其他构件挠度时的重要力学性能指标。八、弹性比功ae又称弹性比能、应变比能，是指材料吸收变形功而不发生永久变形的能力，它标志着单位体积材料所吸收的最大弹性变形功。1O2a=—o8=_e2ee2E实际意义：(1)弹簧零件要求其在弹性范围内(弹性极限以下)有尽可能高的弹性比功ae和低的E。(2)成分和热处理对oe影响大，对E影响不大。(3)仪表用铍青铜，磷青铜等软弹簧材料，其oe较高，E较低，ae较高。九、滞弹性(弹性后效)定义：在弹性范围内快速加载或卸载后，随时间的延长而产生的附加弹性应变，即应变落后于应力的现象。重点十：弹性滞后环和循环韧性(1)弹性滞后环：金属在弹性区内加载，由于应变落后于应力，使加载线与卸载线不重合而形成一封闭回线，称为弹性滞后环。(2)内耗：弹性滞后环的存在，说明加载时消耗于金属的变形功大于卸载时金属放出的变形功，有一部分变形功为金属所吸收，这部分功称之为内耗。(3)循环韧性：金属材料在交变载荷作用下吸收不可逆变形功的能力，叫做循环韧性。(a)单向抑载弹性滞后环7吸收的功称为内耗〕；(b)交变抑载弹性滞后环-(吸收的功称为内耗｝;交变加载塑性滞后环-(吸收的功称为循坏韧性｝(4)循环韧性与内耗的区别循环韧性指金属在塑性区内加载时吸收不可逆变形功的能力。内耗指金属在弹性区内加载时吸收不可逆变形功的能力。(5)循环韧性(内耗)的意义循环韧性是金属的力学性能，它表示材料吸收不可逆变形功的能力，又称消振性。循环韧性越高，消振性越好十^一.塑性变形方式1•滑移：最主要的变形机制2.孪生：重要的变形机制，一般发生在低温形变或快速形变时；十二、屈服机理外应力作用下，晶体中位错萌生、增殖和运动过程。十二、影响屈服强度的因素内在因素（1）金属本性及晶格类型位错运动的阻力：晶格阻力（P-N力）、位错交互作用产生的阻力（平行位错间交互作用；运动位错与林位错交互作用）。（2）晶粒大小和亚结构晶界是位错运动的障碍。要使相邻晶粒中的位错源开动，必须加大外应力。（3）溶质元素形成晶格畸变，塑性变形抗力增大一固溶强化间隙固溶体的强化效果高于置换固溶体。溶质和溶剂原子尺寸相差越大或固溶...
