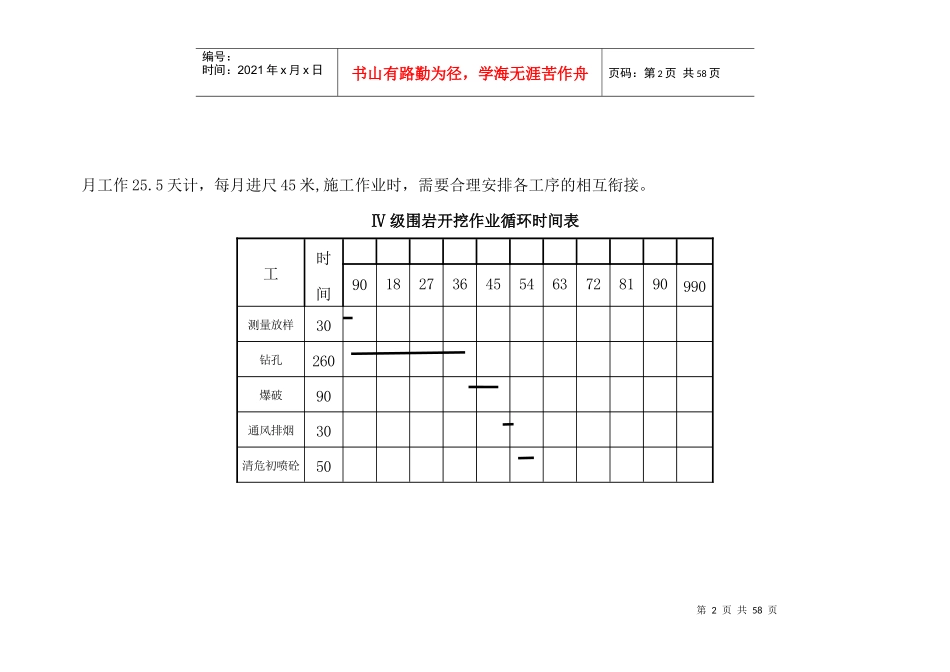

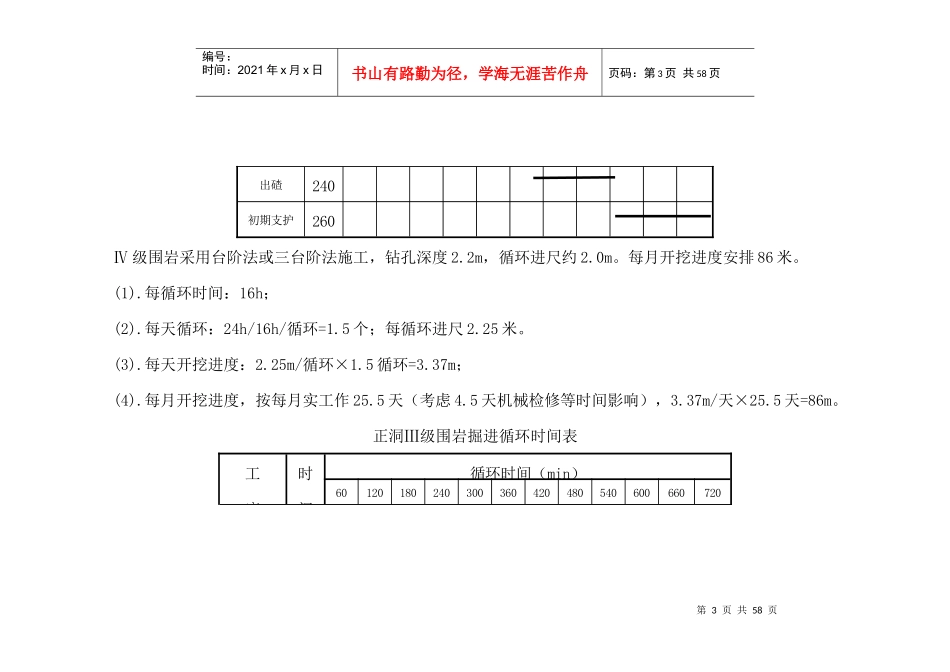

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页施工进度总体安排根据业主要求和初步拟定的施工方案、劳动力和设备安排情况，对本工程进度安排如下：隧道开挖掘进按照设计文件明洞及棚洞采用明挖法、暗洞按照围岩级别由强到弱依次Ⅲ、Ⅳ级围岩采用台阶法、Ⅴ级围岩采用大拱脚台阶法或CRD法，Ⅱ级围岩采用全断面法施工。Ⅳ/Ⅴ级围岩台阶法开挖作业循环时间表（循环进尺1.5m）Ⅴ级围岩施工作业循环安排Ⅴ级围岩（交叉中隔壁法）掘进支护施工，按每16h一个循环作业进行安排。每循环进尺0.8～1.6米,按每第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页月工作25.5天计，每月进尺45米,施工作业时，需要合理安排各工序的相互衔接。Ⅳ级围岩开挖作业循环时间表工时间90180270360450540630720810900990测量放样30钻孔260爆破90通风排烟30清危初喷砼50第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页出碴240初期支护260Ⅳ级围岩采用台阶法或三台阶法施工，钻孔深度2.2m，循环进尺约2.0m。每月开挖进度安排86米。(1).每循环时间：16h；(2).每天循环：24h/16h/循环=1.5个；每循环进尺2.25米。(3).每天开挖进度：2.25m/循环×1.5循环=3.37m；(4).每月开挖进度，按每月实工作25.5天（考虑4.5天机械检修等时间影响），3.37m/天×25.5天=86m。正洞Ⅲ级围岩掘进循环时间表工序时间循环时间（min）60120180240300360420480540600660720第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页测量放样30钻孔172爆破90通风排烟30清危初喷砼30出碴231初期支护1271．Ⅲ级围岩每月开挖进度安排120米。(1).每循环时间：12h；(2).每天循环：24h/12h/循环=2个；每循环进尺2.35米。(3).每天开挖进度：2.35m/循环×2循环=4.7m；第5页共58页第4页共58页放样布眼定位开眼钻眼清孔装药联起爆网络地质调查初步爆破方案光爆参数选择掏槽眼设计周边眼设计修改爆破设计起爆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页(4).每月开挖进度，按每月实工作25.5天（考虑4.5天机械检修等时间影响），4.7m/天×25.5天=120m。图8.2-1光面爆破施工工艺流程图第6页共58页第5页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共58页采用光面爆破，合理选择爆破参数，根据围岩情况合理选择中空直眼或斜眼掏槽。爆破后要求炮眼痕迹保存率：硬岩≥80％，中硬岩≥60％，并在开挖轮廓面上均匀分布，两次爆破衔接台阶不大于15cm。每次爆破后通过爆破效果检查，分析原因，及时修正爆破参数，提高爆破效果，改善技术经济指标。洞口附近爆破施工严格控制单位装药量，降低震速，确保周边民房及其他构筑物的安全。b掏槽方式第7页共58页第6页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共58页采用中空直眼或斜眼掏槽。直眼掏槽操作较简单，钻孔方向易掌握；当石质较硬、断面较大时，采用斜眼掏槽，以便减少钻眼数量。c放样布眼钻眼前，测量人员要用红铅油准确绘出开挖面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。在直线段，可用3～5台激光准直仪控制开挖方向和开挖轮廓线。每次测量放线的同时，对上次爆破断面进行检查，利用《隧道开挖断面量测系统》对测量数据进行处理，及时调整爆破参数，以达最佳爆破效果。d定位开眼按炮眼布置图正确钻孔，对于掏槽眼和周边眼的钻眼精度要求比其它眼要高，开眼误差要控制在3cm和5cm以内。e钻眼第8页共58页第7页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共58页钻工要熟悉炮眼布置图，严格按钻爆设计实施。定人定位，周边眼、掏槽眼由经验丰富的司钻工司钻，以确保周边眼有准确的外插角（眼深3m时，外插角小于3°；眼深5m时，外插角小于2°），尽可能使两茬炮交界处台阶小于15cm。同时，应根据眼口位置及掌子面岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。同类炮眼钻孔深度...
