含氨纶弹力织物染整工艺综述VIP免费

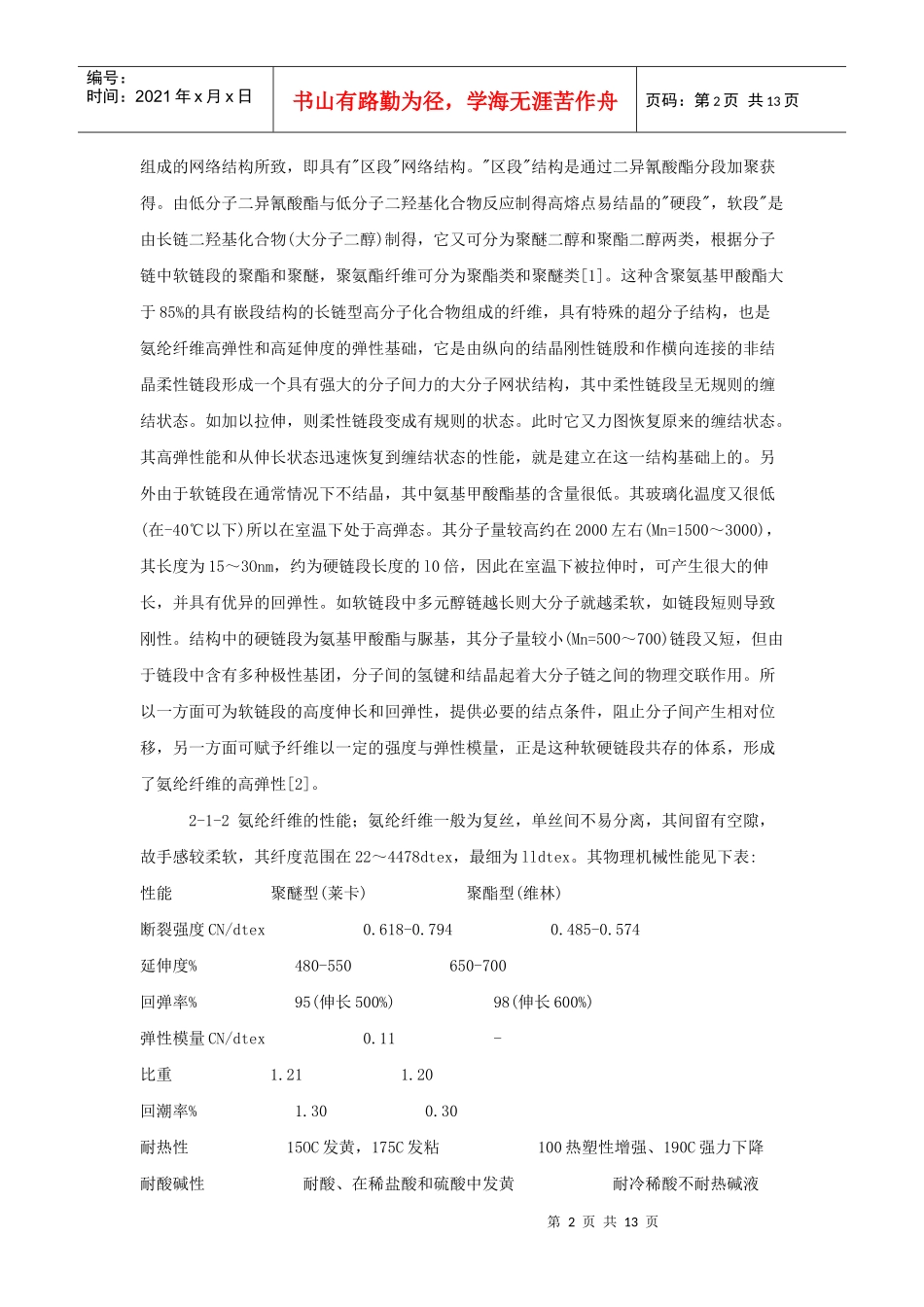

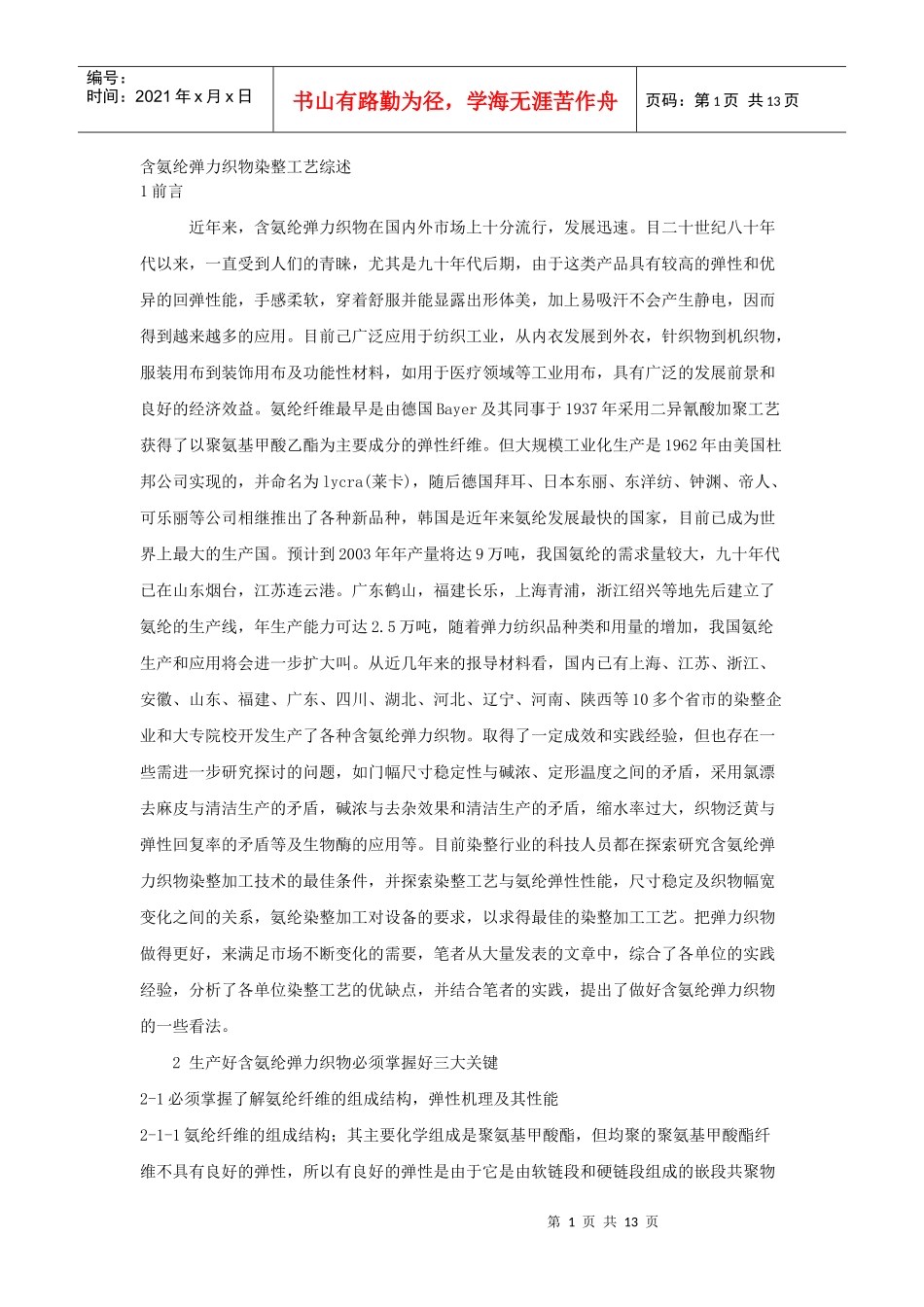

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页含氨纶弹力织物染整工艺综述1前言近年来，含氨纶弹力织物在国内外市场上十分流行，发展迅速。目二十世纪八十年代以来，一直受到人们的青睐，尤其是九十年代后期，由于这类产品具有较高的弹性和优异的回弹性能，手感柔软，穿着舒服并能显露出形体美，加上易吸汗不会产生静电，因而得到越来越多的应用。目前己广泛应用于纺织工业，从内衣发展到外衣，针织物到机织物，服装用布到装饰用布及功能性材料，如用于医疗领域等工业用布，具有广泛的发展前景和良好的经济效益。氨纶纤维最早是由德国Bayer及其同事于1937年采用二异氰酸加聚工艺获得了以聚氨基甲酸乙酯为主要成分的弹性纤维。但大规模工业化生产是1962年由美国杜邦公司实现的，并命名为lycra(莱卡)，随后德国拜耳、日本东丽、东洋纺、钟渊、帝人、可乐丽等公司相继推出了各种新品种，韩国是近年来氨纶发展最快的国家，目前已成为世界上最大的生产国。预计到2003年年产量将达9万吨，我国氨纶的需求量较大，九十年代已在山东烟台，江苏连云港。广东鹤山，福建长乐，上海青浦，浙江绍兴等地先后建立了氨纶的生产线，年生产能力可达2.5万吨，随着弹力纺织品种类和用量的增加，我国氨纶生产和应用将会进一步扩大叫。从近几年来的报导材料看，国内已有上海、江苏、浙江、安徽、山东、福建、广东、四川、湖北、河北、辽宁、河南、陕西等10多个省市的染整企业和大专院校开发生产了各种含氨纶弹力织物。取得了一定成效和实践经验，但也存在一些需进一步研究探讨的问题，如门幅尺寸稳定性与碱浓、定形温度之间的矛盾，采用氯漂去麻皮与清洁生产的矛盾，碱浓与去杂效果和清洁生产的矛盾，缩水率过大，织物泛黄与弹性回复率的矛盾等及生物酶的应用等。目前染整行业的科技人员都在探索研究含氨纶弹力织物染整加工技术的最佳条件，并探索染整工艺与氨纶弹性性能，尺寸稳定及织物幅宽变化之间的关系，氨纶染整加工对设备的要求，以求得最佳的染整加工工艺。把弹力织物做得更好，来满足市场不断变化的需要，笔者从大量发表的文章中，综合了各单位的实践经验，分析了各单位染整工艺的优缺点，并结合笔者的实践，提出了做好含氨纶弹力织物的一些看法。2生产好含氨纶弹力织物必须掌握好三大关键2-1必须掌握了解氨纶纤维的组成结构，弹性机理及其性能2-1-1氨纶纤维的组成结构；其主要化学组成是聚氨基甲酸酯，但均聚的聚氨基甲酸酯纤维不具有良好的弹性，所以有良好的弹性是由于它是由软链段和硬链段组成的嵌段共聚物第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页组成的网络结构所致，即具有"区段"网络结构。"区段"结构是通过二异氰酸酯分段加聚获得。由低分子二异氰酸酯与低分子二羟基化合物反应制得高熔点易结晶的"硬段"，软段"是由长链二羟基化合物(大分子二醇)制得，它又可分为聚醚二醇和聚酯二醇两类，根据分子链中软链段的聚酯和聚醚，聚氨酯纤维可分为聚酯类和聚醚类[1]。这种含聚氨基甲酸酯大于85%的具有嵌段结构的长链型高分子化合物组成的纤维，具有特殊的超分子结构，也是氨纶纤维高弹性和高延伸度的弹性基础，它是由纵向的结晶刚性链殷和作横向连接的非结晶柔性链段形成一个具有强大的分子间力的大分子网状结构，其中柔性链段呈无规则的缠结状态。如加以拉伸，则柔性链段变成有规则的状态。此时它又力图恢复原来的缠结状态。其高弹性能和从伸长状态迅速恢复到缠结状态的性能，就是建立在这一结构基础上的。另外由于软链段在通常情况下不结晶，其中氨基甲酸酯基的含量很低。其玻璃化温度又很低(在-40℃以下)所以在室温下处于高弹态。其分子量较高约在2000左右(Mn=1500～3000)，其长度为15～3Onm，约为硬链段长度的l0倍，因此在室温下被拉伸时，可产生很大的伸长，并具有优异的回弹性。如软链段中多元醇链越长则大分子就越柔软，如链段短则导致刚性。结构中的硬链段为氨基甲酸酯与脲基，其分子量较小(Mn=500～700)链段又短，但由于链段中含有多种极性基团，分子间的氢键和结晶起着大分子链之间的...
