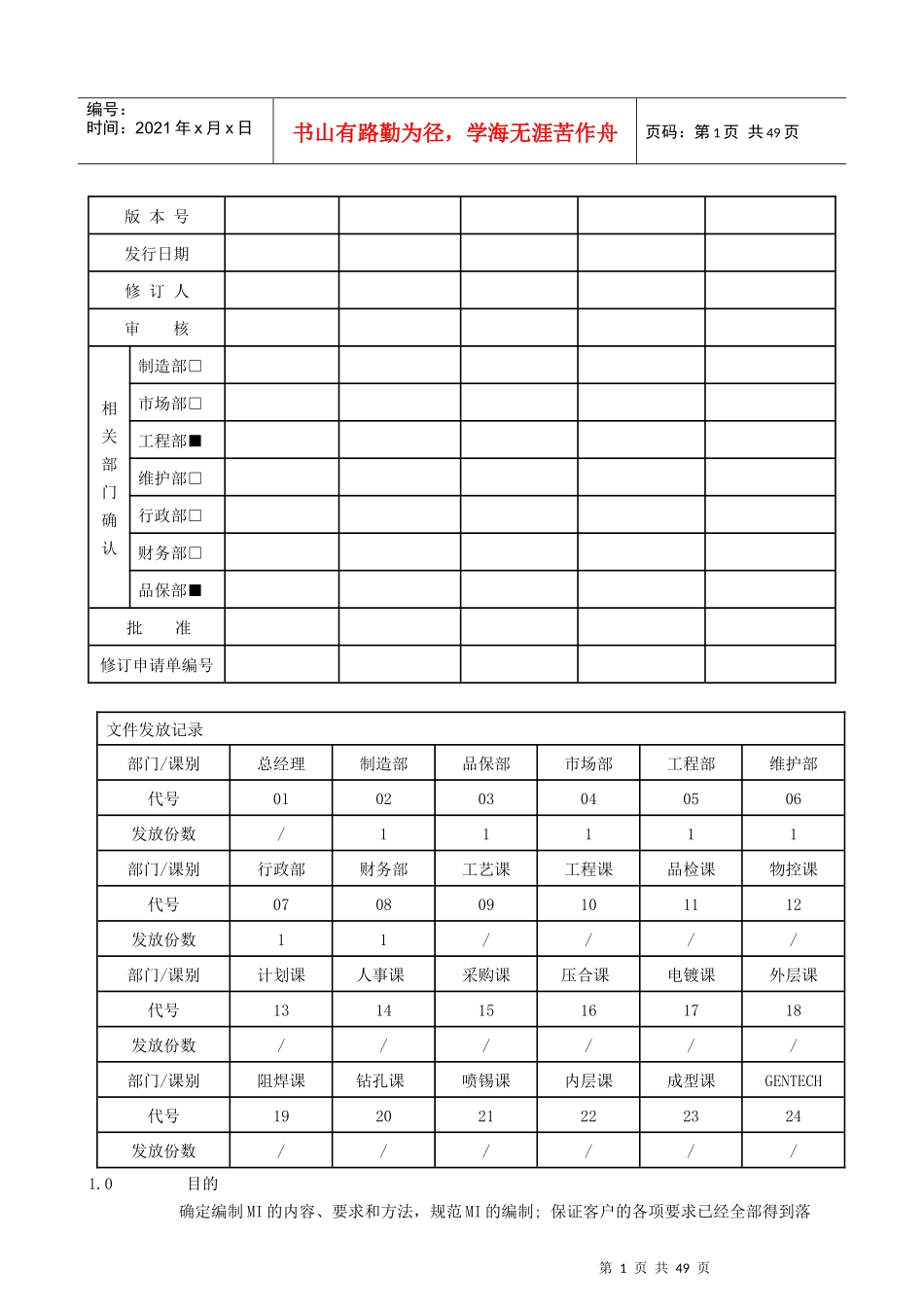

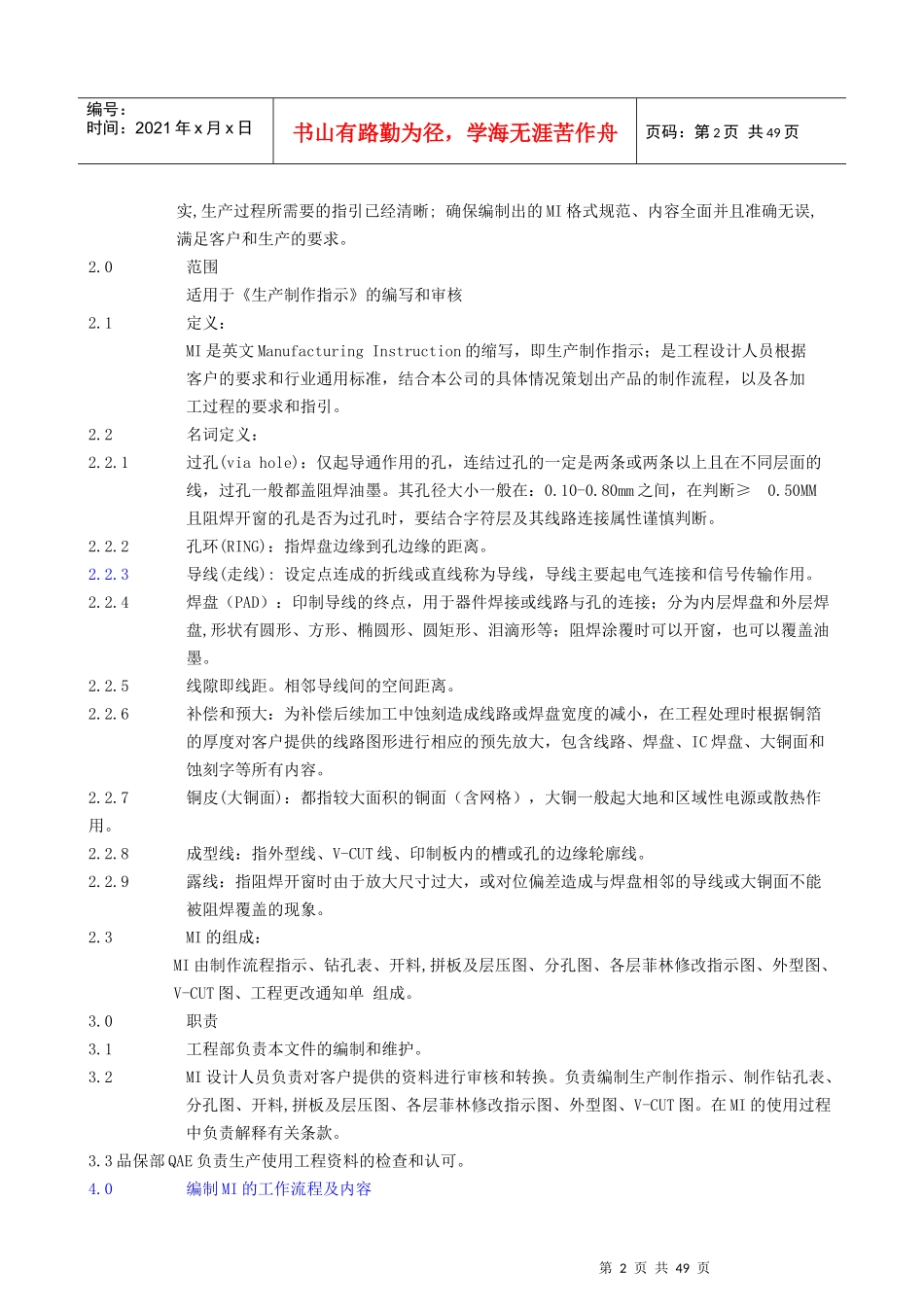

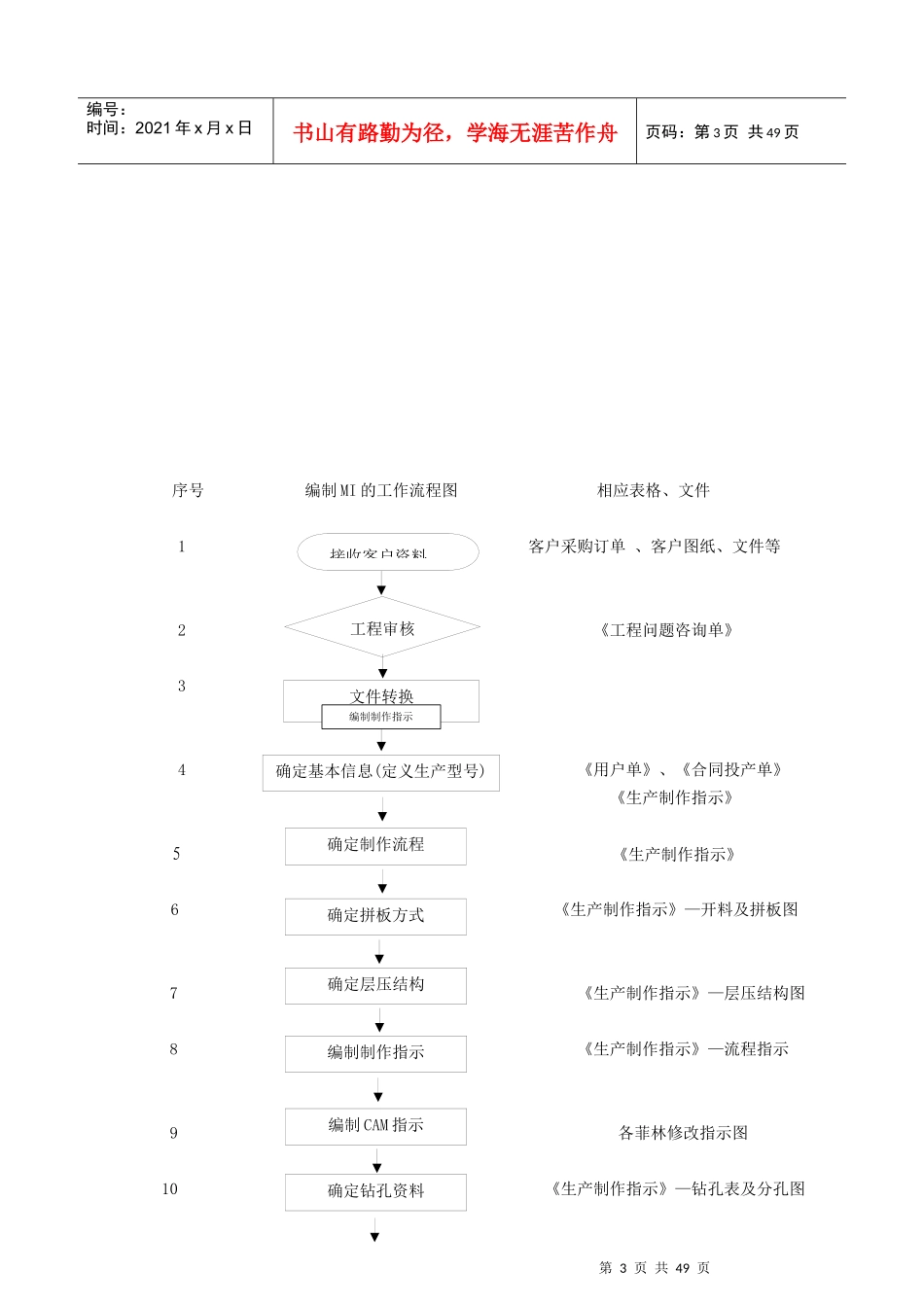

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页版本号发行日期修订人审核相关部门确认制造部□市场部□工程部■维护部□行政部□财务部□品保部■批准修订申请单编号文件发放记录部门/课别总经理制造部品保部市场部工程部维护部代号010203040506发放份数/11111部门/课别行政部财务部工艺课工程课品检课物控课代号070809101112发放份数11////部门/课别计划课人事课采购课压合课电镀课外层课代号131415161718发放份数//////部门/课别阻焊课钻孔课喷锡课内层课成型课GENTECH代号192021222324发放份数//////1.0目的确定编制MI的内容、要求和方法，规范MI的编制;保证客户的各项要求已经全部得到落第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页实,生产过程所需要的指引已经清晰;确保编制出的MI格式规范、内容全面并且准确无误,满足客户和生产的要求。2.0范围适用于《生产制作指示》的编写和审核2.1定义：MI是英文ManufacturingInstruction的缩写，即生产制作指示；是工程设计人员根据客户的要求和行业通用标准，结合本公司的具体情况策划出产品的制作流程，以及各加工过程的要求和指引。2.2名词定义：2.2.1过孔(viahole)：仅起导通作用的孔，连结过孔的一定是两条或两条以上且在不同层面的线，过孔一般都盖阻焊油墨。其孔径大小一般在：0.10-0.80mm之间，在判断≥0.50MM且阻焊开窗的孔是否为过孔时，要结合字符层及其线路连接属性谨慎判断。2.2.2孔环(RING)：指焊盘边缘到孔边缘的距离。2.2.3导线(走线):设定点连成的折线或直线称为导线，导线主要起电气连接和信号传输作用。2.2.4焊盘（PAD）：印制导线的终点，用于器件焊接或线路与孔的连接；分为内层焊盘和外层焊盘,形状有圆形、方形、椭圆形、圆矩形、泪滴形等；阻焊涂覆时可以开窗，也可以覆盖油墨。2.2.5线隙即线距。相邻导线间的空间距离。2.2.6补偿和预大：为补偿后续加工中蚀刻造成线路或焊盘宽度的减小，在工程处理时根据铜箔的厚度对客户提供的线路图形进行相应的预先放大，包含线路、焊盘、IC焊盘、大铜面和蚀刻字等所有内容。2.2.7铜皮(大铜面)：都指较大面积的铜面（含网格），大铜一般起大地和区域性电源或散热作用。2.2.8成型线：指外型线、V-CUT线、印制板内的槽或孔的边缘轮廓线。2.2.9露线：指阻焊开窗时由于放大尺寸过大，或对位偏差造成与焊盘相邻的导线或大铜面不能被阻焊覆盖的现象。2.3MI的组成：MI由制作流程指示、钻孔表、开料,拼板及层压图、分孔图、各层菲林修改指示图、外型图、V-CUT图、工程更改通知单组成。3.0职责3.1工程部负责本文件的编制和维护。3.2MI设计人员负责对客户提供的资料进行审核和转换。负责编制生产制作指示、制作钻孔表、分孔图、开料,拼板及层压图、各层菲林修改指示图、外型图、V-CUT图。在MI的使用过程中负责解释有关条款。3.3品保部QAE负责生产使用工程资料的检查和认可。4.0编制MI的工作流程及内容第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页序号编制MI的工作流程图相应表格、文件1客户采购订单、客户图纸、文件等2《工程问题咨询单》34《用户单》、《合同投产单》《生产制作指示》5《生产制作指示》6《生产制作指示》—开料及拼板图7《生产制作指示》—层压结构图8《生产制作指示》—流程指示9各菲林修改指示图10《生产制作指示》—钻孔表及分孔图文件转换接收客户资料工程审核确定基本信息(定义生产型号)确定制作流程确定拼板方式确定层压结构编制制作指示确定钻孔资料编制CAM指示编制制作指示第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页11《生产制作指示》--外型图、开模图、V-CUT图12《QAE审核日报表》13MI归档清单4.1接收资料市场部在接受客户订单后，将客户采购订单，连同客户提供的图纸资料或样板送工程人员进行初步审核，同时将客户提供的文件存入公司服务器的指定路径下NTSERVER1\PCB200*\相应客户\相应品名的目录中，工程人员通过ERP定义出生产型号，同时将客户资...
