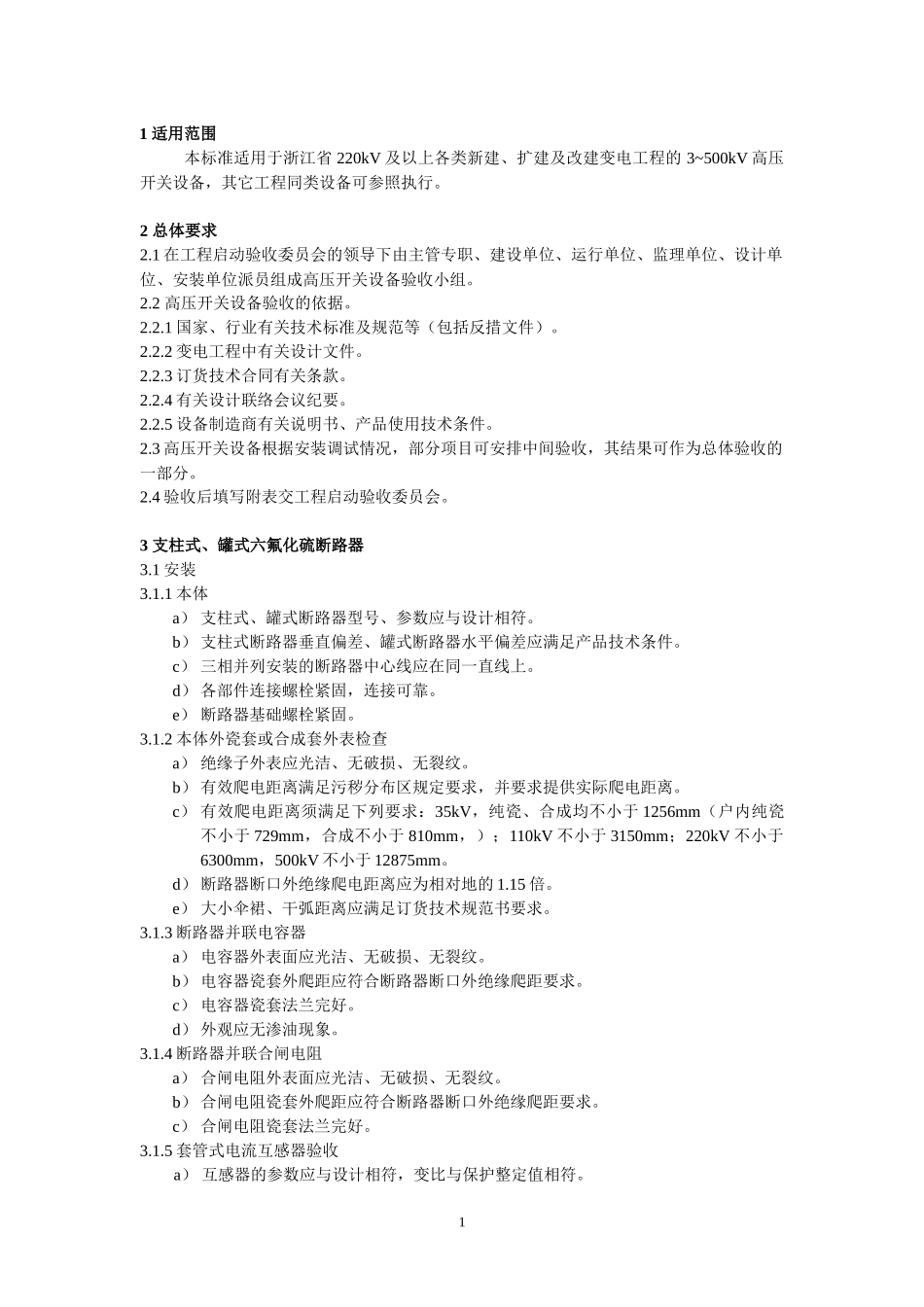

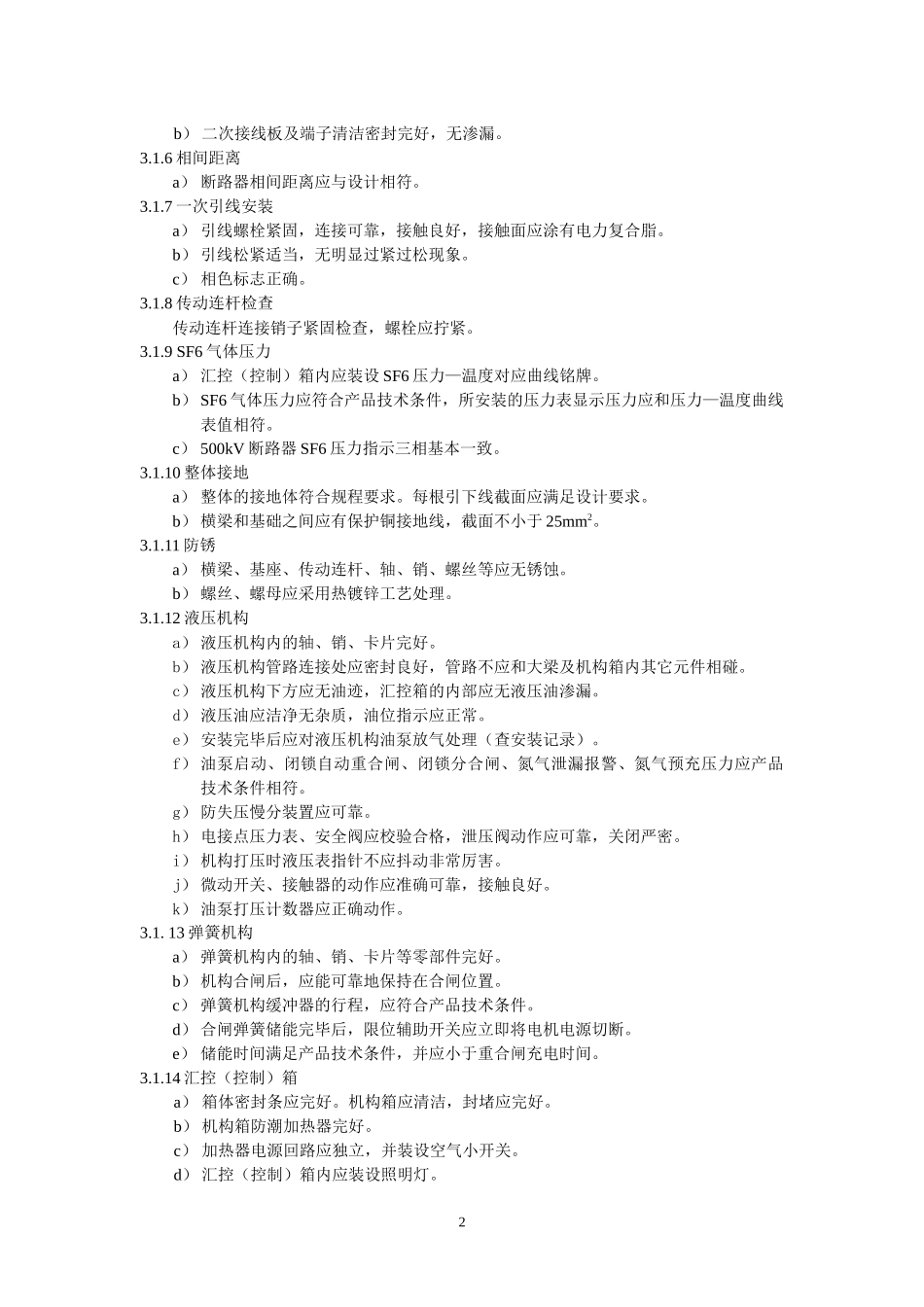

1适用范围本标准适用于浙江省220kV及以上各类新建、扩建及改建变电工程的3~500kV高压开关设备，其它工程同类设备可参照执行。2总体要求2.1在工程启动验收委员会的领导下由主管专职、建设单位、运行单位、监理单位、设计单位、安装单位派员组成高压开关设备验收小组。2.2高压开关设备验收的依据。2.2.1国家、行业有关技术标准及规范等（包括反措文件）。2.2.2变电工程中有关设计文件。2.2.3订货技术合同有关条款。2.2.4有关设计联络会议纪要。2.2.5设备制造商有关说明书、产品使用技术条件。2.3高压开关设备根据安装调试情况，部分项目可安排中间验收，其结果可作为总体验收的一部分。2.4验收后填写附表交工程启动验收委员会。3支柱式、罐式六氟化硫断路器3.1安装3.1.1本体a）支柱式、罐式断路器型号、参数应与设计相符。b）支柱式断路器垂直偏差、罐式断路器水平偏差应满足产品技术条件。c）三相并列安装的断路器中心线应在同一直线上。d）各部件连接螺栓紧固，连接可靠。e）断路器基础螺栓紧固。3.1.2本体外瓷套或合成套外表检查a）绝缘子外表应光洁、无破损、无裂纹。b）有效爬电距离满足污秽分布区规定要求，并要求提供实际爬电距离。c）有效爬电距离须满足下列要求：35kV，纯瓷、合成均不小于1256mm（户内纯瓷不小于729mm，合成不小于810mm，）；110kV不小于3150mm；220kV不小于6300mm，500kV不小于12875mm。d）断路器断口外绝缘爬电距离应为相对地的1.15倍。e）大小伞裙、干弧距离应满足订货技术规范书要求。3.1.3断路器并联电容器a）电容器外表面应光洁、无破损、无裂纹。b）电容器瓷套外爬距应符合断路器断口外绝缘爬距要求。c）电容器瓷套法兰完好。d）外观应无渗油现象。3.1.4断路器并联合闸电阻a）合闸电阻外表面应光洁、无破损、无裂纹。b）合闸电阻瓷套外爬距应符合断路器断口外绝缘爬距要求。c）合闸电阻瓷套法兰完好。3.1.5套管式电流互感器验收a）互感器的参数应与设计相符，变比与保护整定值相符。1b）二次接线板及端子清洁密封完好，无渗漏。3.1.6相间距离a）断路器相间距离应与设计相符。3.1.7一次引线安装a）引线螺栓紧固，连接可靠，接触良好，接触面应涂有电力复合脂。b）引线松紧适当，无明显过紧过松现象。c）相色标志正确。3.1.8传动连杆检查传动连杆连接销子紧固检查，螺栓应拧紧。3.1.9SF6气体压力a）汇控（控制）箱内应装设SF6压力—温度对应曲线铭牌。b）SF6气体压力应符合产品技术条件，所安装的压力表显示压力应和压力—温度曲线表值相符。c）500kV断路器SF6压力指示三相基本一致。3.1.10整体接地a）整体的接地体符合规程要求。每根引下线截面应满足设计要求。b）横梁和基础之间应有保护铜接地线，截面不小于25mm2。3.1.11防锈a）横梁、基座、传动连杆、轴、销、螺丝等应无锈蚀。b）螺丝、螺母应采用热镀锌工艺处理。3.1.12液压机构a）液压机构内的轴、销、卡片完好。b）液压机构管路连接处应密封良好，管路不应和大梁及机构箱内其它元件相碰。c）液压机构下方应无油迹，汇控箱的内部应无液压油渗漏。d）液压油应洁净无杂质，油位指示应正常。e）安装完毕后应对液压机构油泵放气处理（查安装记录）。f）油泵启动、闭锁自动重合闸、闭锁分合闸、氮气泄漏报警、氮气预充压力应产品技术条件相符。g）防失压慢分装置应可靠。h）电接点压力表、安全阀应校验合格，泄压阀动作应可靠，关闭严密。i）机构打压时液压表指针不应抖动非常厉害。j）微动开关、接触器的动作应准确可靠，接触良好。k）油泵打压计数器应正确动作。3.1.13弹簧机构a）弹簧机构内的轴、销、卡片等零部件完好。b）机构合闸后，应能可靠地保持在合闸位置。c）弹簧机构缓冲器的行程，应符合产品技术条件。d）合闸弹簧储能完毕后，限位辅助开关应立即将电机电源切断。e）储能时间满足产品技术条件，并应小于重合闸充电时间。3.1.14汇控（控制）箱a）箱体密封条应完好。机构箱应清洁，封堵应完好。b）机构箱防潮加热器完好。c）加热器电源回路应独立，并装设空气小开关。d）汇控（控制）箱内应装设照明灯。23.1.15二次接线a）二次引线应无损伤，接线端子紧固，接线应连接可靠。b）二次接线端...
