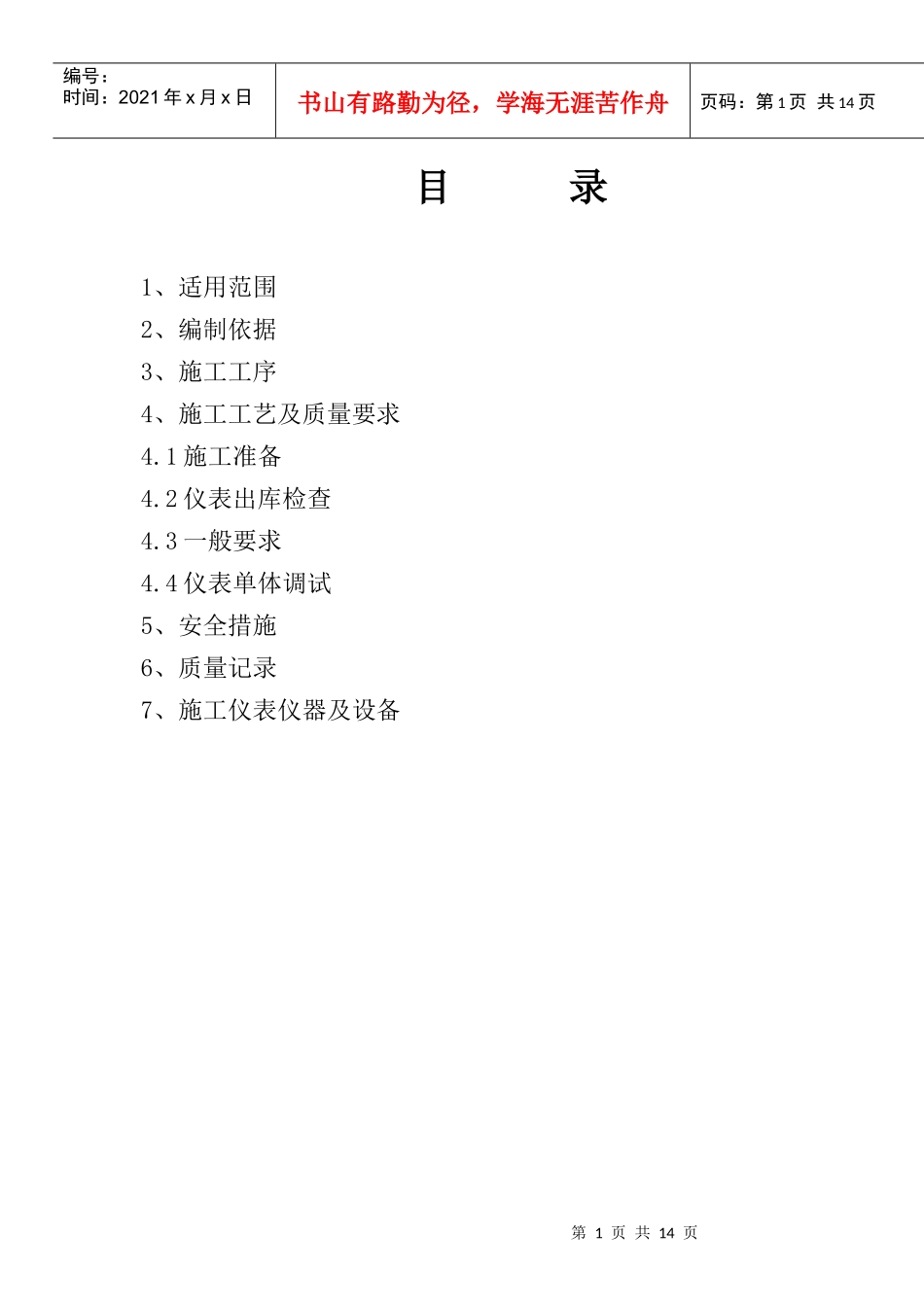

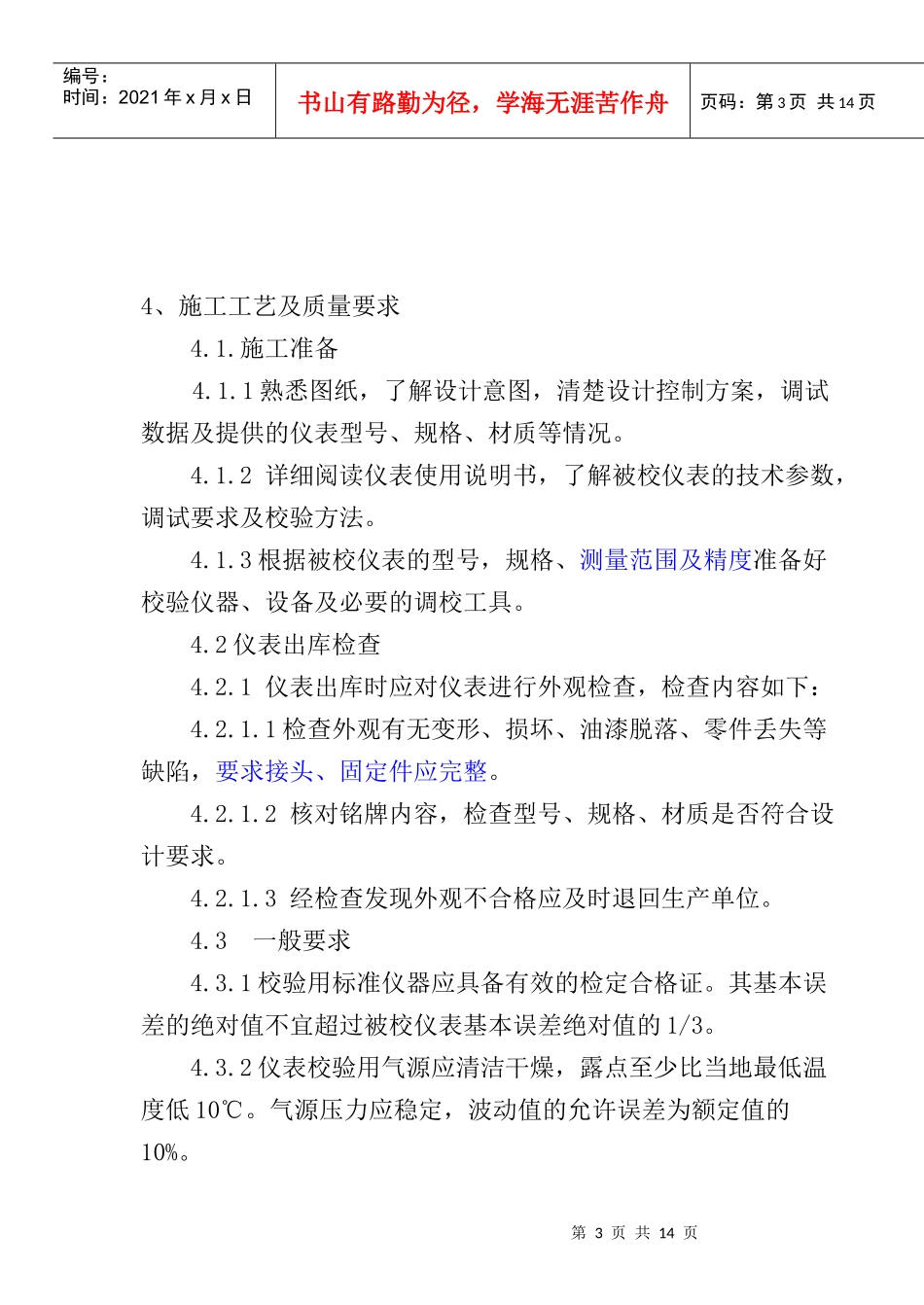

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页目录1、适用范围2、编制依据3、施工工序4、施工工艺及质量要求4.1施工准备4.2仪表出库检查4.3一般要求4.4仪表单体调试5、安全措施6、质量记录7、施工仪表仪器及设备第2页共14页第1页共14页施工准备仪表出库检查仪表单体调试不合格品退库质量记录的填写仪表安装前的保管编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1、适用范围本施工工艺适用于控制室仪表盘、现场就地盘、机组仪表盘盘装气动单针（或多针）指示仪（包括色带指示仪）、气动指示调节仪、气动就地指示调节仪的调试。2、编制依据2.1中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93—86；2.2中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131—90；2.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521—1999；2.4中华人民共和国行业标准《石油化工施工安全技术规程》SH3505—1999；2.5中国石化集团第四建设公司企业管理标准《安全、环境与健康管理体系文件》2.6相关仪表使用说明书。3、施工工序第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页4、施工工艺及质量要求4.1.施工准备4.1.1熟悉图纸，了解设计意图，清楚设计控制方案，调试数据及提供的仪表型号、规格、材质等情况。4.1.2详细阅读仪表使用说明书，了解被校仪表的技术参数，调试要求及校验方法。4.1.3根据被校仪表的型号，规格、测量范围及精度准备好校验仪器、设备及必要的调校工具。4.2仪表出库检查4.2.1仪表出库时应对仪表进行外观检查，检查内容如下：4.2.1.1检查外观有无变形、损坏、油漆脱落、零件丢失等缺陷，要求接头、固定件应完整。4.2.1.2核对铭牌内容，检查型号、规格、材质是否符合设计要求。4.2.1.3经检查发现外观不合格应及时退回生产单位。4.3一般要求4.3.1校验用标准仪器应具备有效的检定合格证。其基本误差的绝对值不宜超过被校仪表基本误差绝对值的1/3。4.3.2仪表校验用气源应清洁干燥，露点至少比当地最低温度低10℃。气源压力应稳定，波动值的允许误差为额定值的10%。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页4.3.3当校验场所没有外供仪表空气时，应用移动式无油压缩机、过滤器、干燥器、稳压器等设备组成仪表空气发生装置提供校验气源。压缩机应设置压力联锁保护系统。运行时过滤器应经常排污、排水。4.3.4气动仪表校验前，应检查连接管路是否正确，并应通入0.1MPa的空气，用肥皂水检查管路的气密性，仪表及管路应无泄露。4.3.5气动信号管路宜采用Ф6×1或Ф8×1的尼龙管或铜管，不应使用乳胶管。4.4仪表的单体调校4.4.1气动指示仪（包括多针指示仪）的调校方法及步骤：4.4.1.1校验连接管路见下图4.4.1.1图4.4.1.1背面校验接管1.过滤检压阀2.定值器3.标准压力表4.指示仪5.第二笔输入4.4.1.2气密检查：用加压泵通入0.1MPa的空气，用肥皂水检查管路及仪表有无泄露，5分钟内压力变化不应大于0.7kPa。4.4.1.3基本误差及变差试验：1)零点调整：仪表输入压力为零，调整调零螺钉使指针指示在零位。2)量程调整：输入压力100kPa，调整连杆机构使指针指示在满量程位置。3)零点和量程反复调整直至合格为止。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页4)零点和量程调整好后，输入25%、50%、75%、的压力信号，其基本误差和变差应符合该表的精度要求。5)第二针校验方法同第一针。6)同步误差检查：将第一针和第二针同时输入相同的压力信号，检查两针同步情况，同步误差不应大于基本误差的绝对值。4.4.2气动色带指示仪的校验方法及步骤：气动色带指示仪的校验方法及步骤可按照气动单（多）针指示仪的校验方法校验。4.4.3气动指示仪、气动色带指示仪附加报警机构试验：4.4.3.1按设计和工艺提供的参数进行整定,然后输入报警压力值拨动报警设定牌，使其报警，用万用表测量报警接点的通（或断）。4.4.3.2报警允许误差应...
