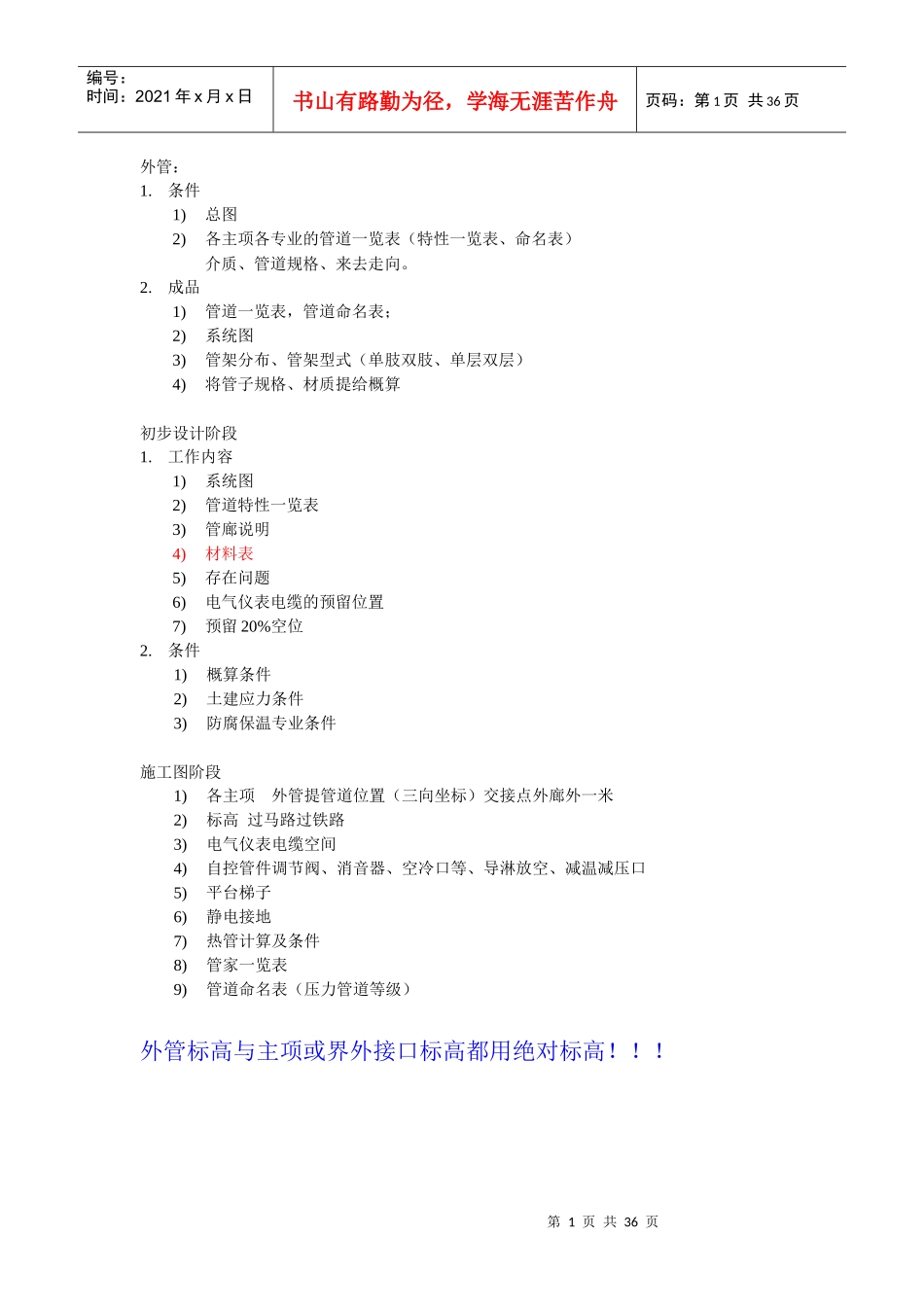

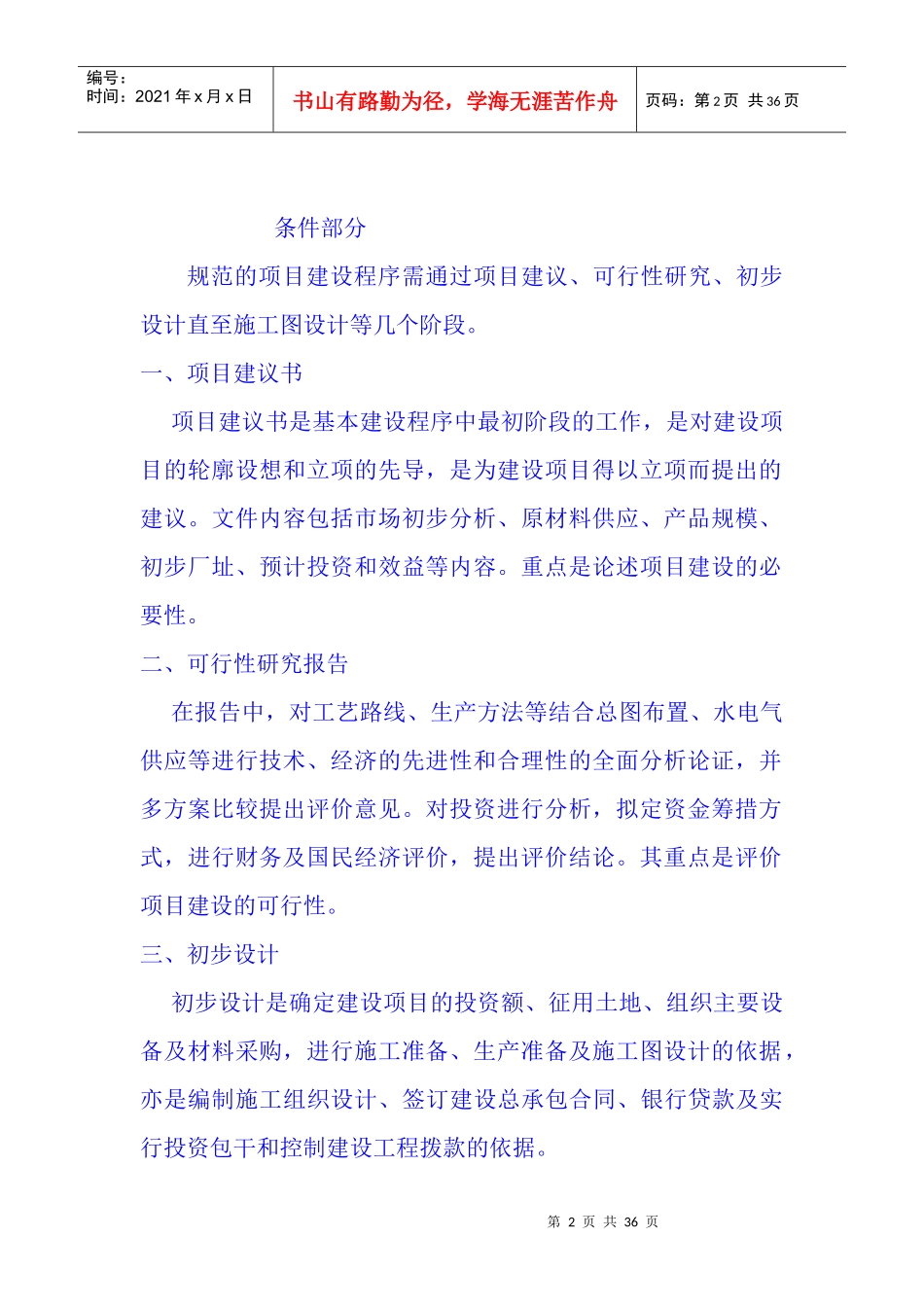

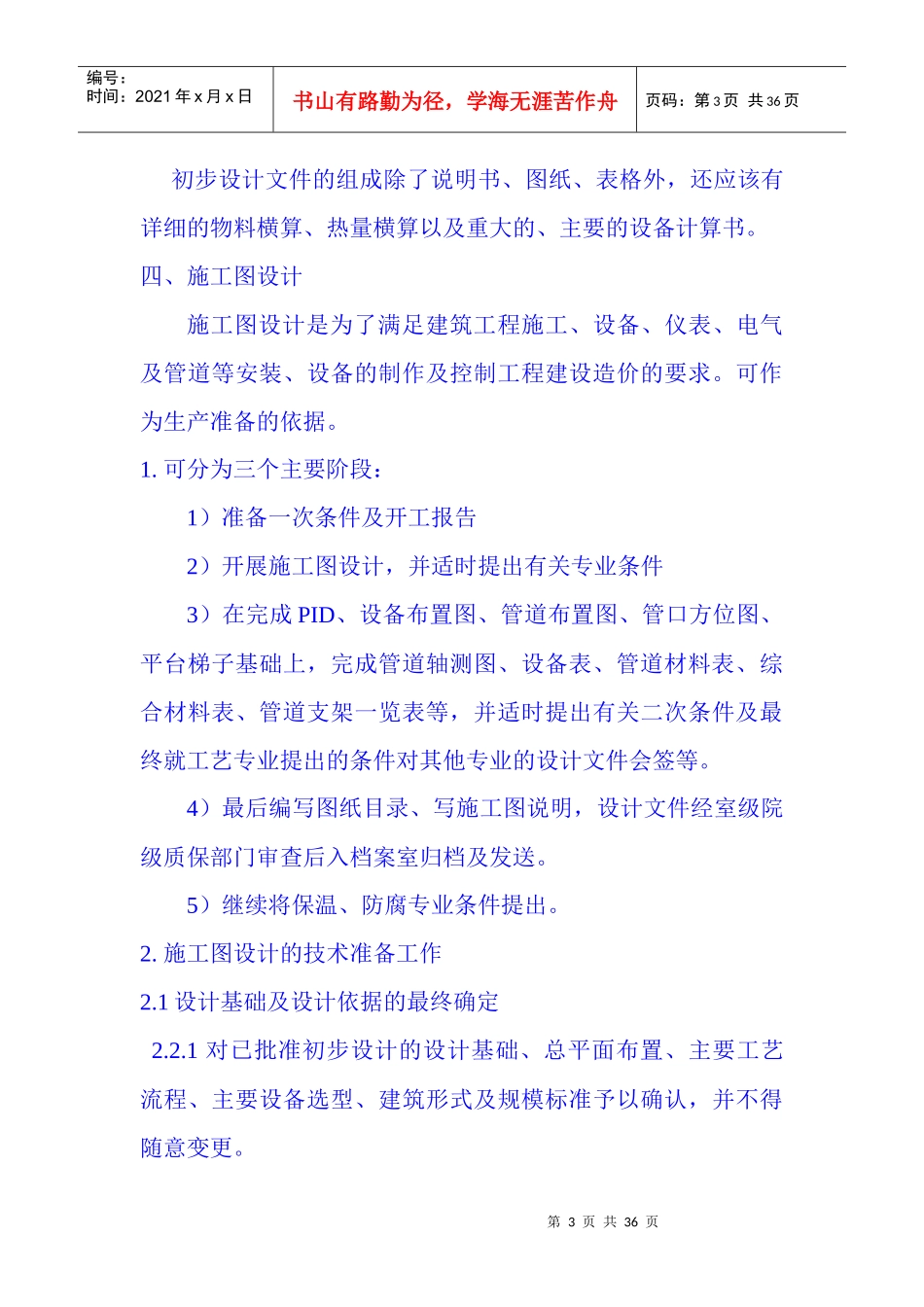

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页外管：1.条件1)总图2)各主项各专业的管道一览表（特性一览表、命名表）介质、管道规格、来去走向。2.成品1)管道一览表，管道命名表；2)系统图3)管架分布、管架型式（单肢双肢、单层双层）4)将管子规格、材质提给概算初步设计阶段1.工作内容1)系统图2)管道特性一览表3)管廊说明4)材料表5)存在问题6)电气仪表电缆的预留位置7)预留20%空位2.条件1)概算条件2)土建应力条件3)防腐保温专业条件施工图阶段1)各主项外管提管道位置（三向坐标）交接点外廊外一米2)标高过马路过铁路3)电气仪表电缆空间4)自控管件调节阀、消音器、空冷口等、导淋放空、减温减压口5)平台梯子6)静电接地7)热管计算及条件8)管家一览表9)管道命名表（压力管道等级）外管标高与主项或界外接口标高都用绝对标高！！！第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页条件部分规范的项目建设程序需通过项目建议、可行性研究、初步设计直至施工图设计等几个阶段。一、项目建议书项目建议书是基本建设程序中最初阶段的工作，是对建设项目的轮廓设想和立项的先导，是为建设项目得以立项而提出的建议。文件内容包括市场初步分析、原材料供应、产品规模、初步厂址、预计投资和效益等内容。重点是论述项目建设的必要性。二、可行性研究报告在报告中，对工艺路线、生产方法等结合总图布置、水电气供应等进行技术、经济的先进性和合理性的全面分析论证，并多方案比较提出评价意见。对投资进行分析，拟定资金筹措方式，进行财务及国民经济评价，提出评价结论。其重点是评价项目建设的可行性。三、初步设计初步设计是确定建设项目的投资额、征用土地、组织主要设备及材料采购，进行施工准备、生产准备及施工图设计的依据，亦是编制施工组织设计、签订建设总承包合同、银行贷款及实行投资包干和控制建设工程拨款的依据。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页初步设计文件的组成除了说明书、图纸、表格外，还应该有详细的物料横算、热量横算以及重大的、主要的设备计算书。四、施工图设计施工图设计是为了满足建筑工程施工、设备、仪表、电气及管道等安装、设备的制作及控制工程建设造价的要求。可作为生产准备的依据。1.可分为三个主要阶段：1）准备一次条件及开工报告2）开展施工图设计，并适时提出有关专业条件3）在完成PID、设备布置图、管道布置图、管口方位图、平台梯子基础上，完成管道轴测图、设备表、管道材料表、综合材料表、管道支架一览表等，并适时提出有关二次条件及最终就工艺专业提出的条件对其他专业的设计文件会签等。4）最后编写图纸目录、写施工图说明，设计文件经室级院级质保部门审查后入档案室归档及发送。5）继续将保温、防腐专业条件提出。2.施工图设计的技术准备工作2.1设计基础及设计依据的最终确定2.2.1对已批准初步设计的设计基础、总平面布置、主要工艺流程、主要设备选型、建筑形式及规模标准予以确认，并不得随意变更。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页2.1.2对初步设计审查中提出的修改意见，认真修改后经室、公司级技术方案论证后确定2.2.3对初步设计审查中提出的尚需落实、深化的技术问题需明确专人及时间予以解决。2.2最终版的计算书、工艺物料流程图（PFD）和设备数据表2.3专业统一规定为确保项目各主项施工图设计文件在图面、图签、图形、文字、线条、分层、标注等都一致，补充施工图统一规定的不足。2.4施工图设计的一次条件2.4.1设备及机泵条件施工图开展前最早应提出的是设备条件及机泵选用条件。因为非标设备设计制造周期较长，且其他条件如布置、土建、自控等专业设计条件都建立在设备专业返回的设备总图及设备安装条件的基础之上。2.4.1.1塔类设备条件1）介质条件：（1）介质名称、组分、流量、重量、粘度、比重等。（2）含特殊腐蚀性介质的组分及含量（二氧化硫等）（3）操作温度、操作压力。2）通用设备条件：第5页...
