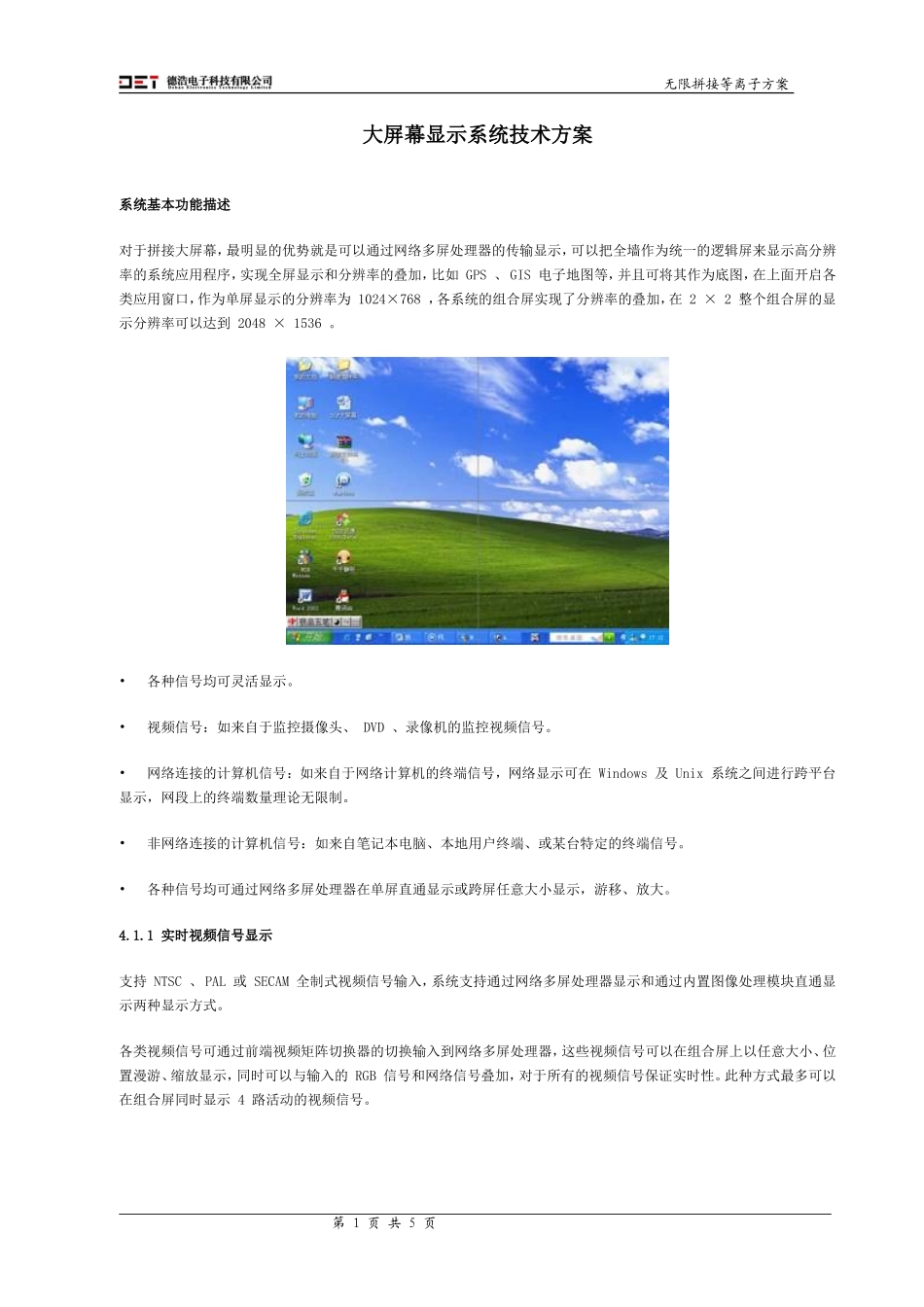

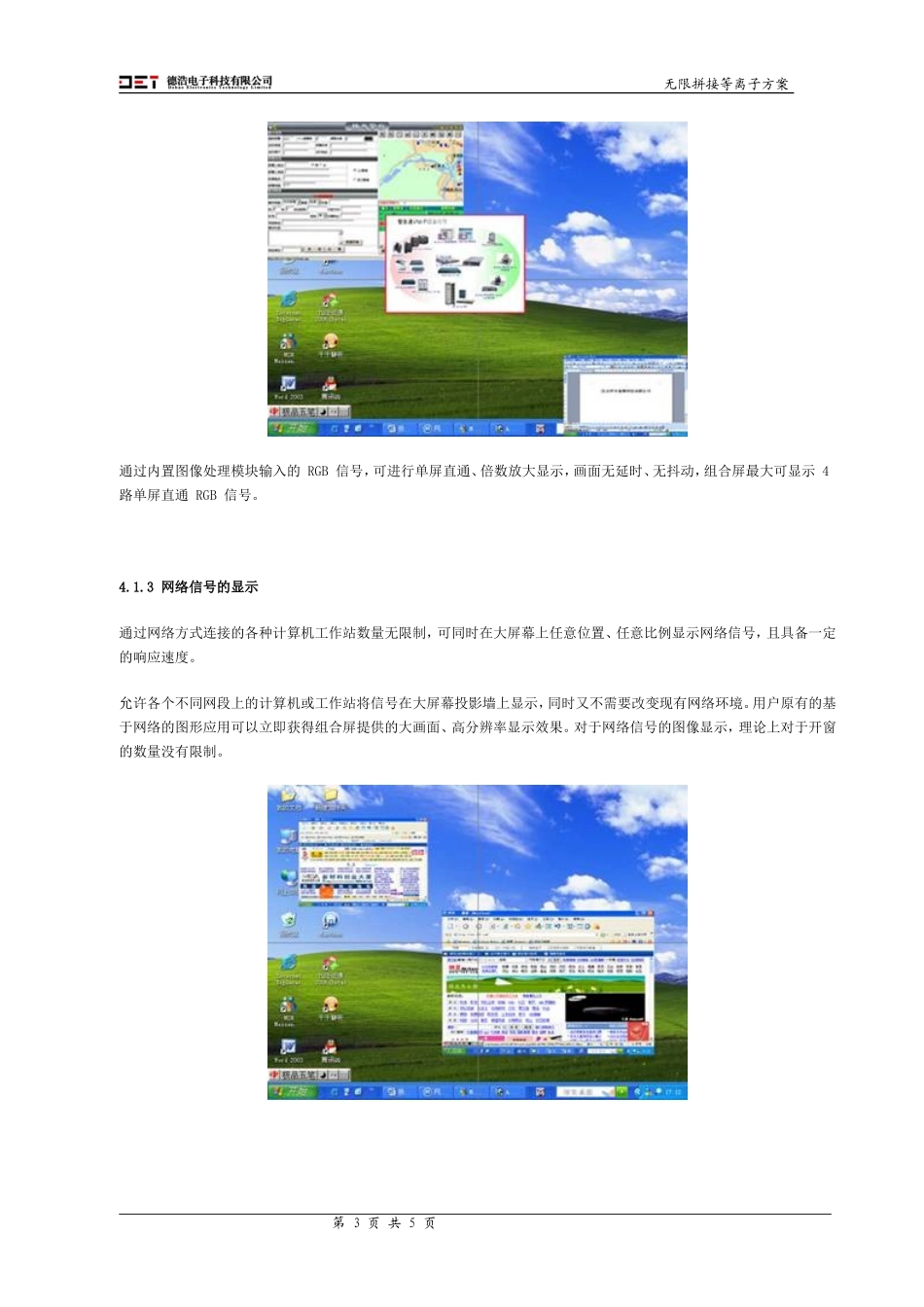

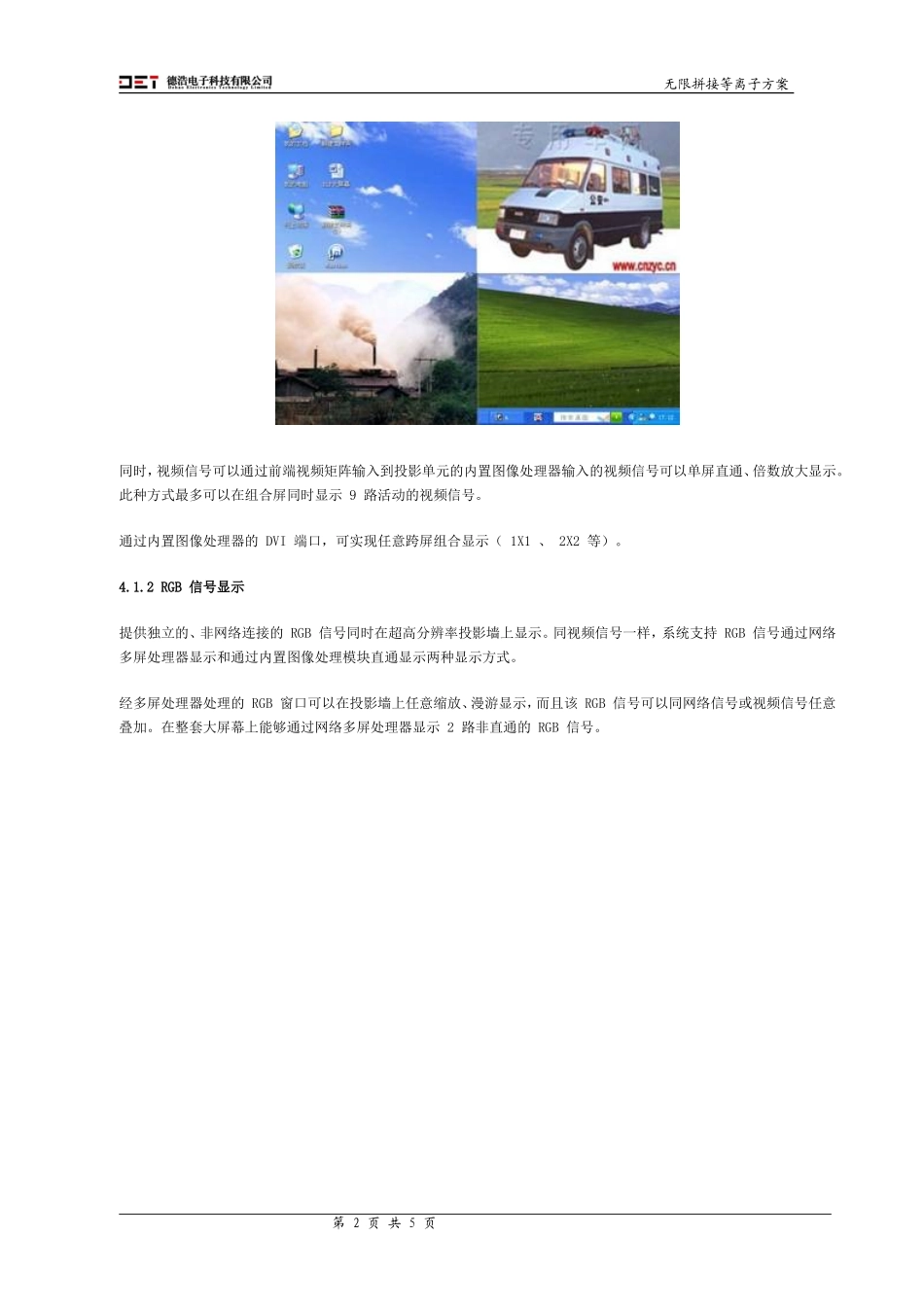

无限拼接等离子方案大屏幕显示系统技术方案系统基本功能描述对于拼接大屏幕，最明显的优势就是可以通过网络多屏处理器的传输显示，可以把全墙作为统一的逻辑屏来显示高分辨率的系统应用程序，实现全屏显示和分辨率的叠加，比如GPS、GIS电子地图等，并且可将其作为底图，在上面开启各类应用窗口，作为单屏显示的分辨率为1024×768，各系统的组合屏实现了分辨率的叠加，在2×2整个组合屏的显示分辨率可以达到2048×1536。•各种信号均可灵活显示。•视频信号：如来自于监控摄像头、DVD、录像机的监控视频信号。•网络连接的计算机信号：如来自于网络计算机的终端信号，网络显示可在Windows及Unix系统之间进行跨平台显示，网段上的终端数量理论无限制。•非网络连接的计算机信号：如来自笔记本电脑、本地用户终端、或某台特定的终端信号。•各种信号均可通过网络多屏处理器在单屏直通显示或跨屏任意大小显示，游移、放大。4.1.1实时视频信号显示支持NTSC、PAL或SECAM全制式视频信号输入，系统支持通过网络多屏处理器显示和通过内置图像处理模块直通显示两种显示方式。各类视频信号可通过前端视频矩阵切换器的切换输入到网络多屏处理器，这些视频信号可以在组合屏上以任意大小、位置漫游、缩放显示，同时可以与输入的RGB信号和网络信号叠加，对于所有的视频信号保证实时性。此种方式最多可以在组合屏同时显示4路活动的视频信号。第1页共5页无限拼接等离子方案同时，视频信号可以通过前端视频矩阵输入到投影单元的内置图像处理器输入的视频信号可以单屏直通、倍数放大显示。此种方式最多可以在组合屏同时显示9路活动的视频信号。通过内置图像处理器的DVI端口，可实现任意跨屏组合显示（1X1、2X2等）。4.1.2RGB信号显示提供独立的、非网络连接的RGB信号同时在超高分辨率投影墙上显示。同视频信号一样，系统支持RGB信号通过网络多屏处理器显示和通过内置图像处理模块直通显示两种显示方式。经多屏处理器处理的RGB窗口可以在投影墙上任意缩放、漫游显示，而且该RGB信号可以同网络信号或视频信号任意叠加。在整套大屏幕上能够通过网络多屏处理器显示2路非直通的RGB信号。第2页共5页无限拼接等离子方案通过内置图像处理模块输入的RGB信号，可进行单屏直通、倍数放大显示，画面无延时、无抖动，组合屏最大可显示4路单屏直通RGB信号。4.1.3网络信号的显示通过网络方式连接的各种计算机工作站数量无限制，可同时在大屏幕上任意位置、任意比例显示网络信号，且具备一定的响应速度。允许各个不同网段上的计算机或工作站将信号在大屏幕投影墙上显示，同时又不需要改变现有网络环境。用户原有的基于网络的图形应用可以立即获得组合屏提供的大画面、高分辨率显示效果。对于网络信号的图像显示，理论上对于开窗的数量没有限制。第3页共5页无限拼接等离子方案4.1.4各类信号混合显示可将各种RGB、视频或网络信号在大屏幕上混合显示，可实现不同信号间叠加（即RGB与视频信号叠加、RGB与网络信号叠加、视频与网络信号叠加）。4.1.5对大屏幕的监控、参数调整LB-CS3000软件是我公司针对DLP投影机的性能编写的对投影单元参数调整、系统监测等进行控制的管理软件。结合多屏拼接控制系统，可以实现对大屏幕的完美管理。控制终端通过该软件，可以读取灯泡的寿命、设备参数等，同时可以进行投影屏幕的参数的设置，大大方便了用户的使用和对设备的操作维护。4.2大屏幕拼接显示系统集成方案4.2.1系统连接整套组合显示屏，由4台LANBODMD-50投影单元，并且配置了LB-NPP2000网络多屏处理器对整个大屏幕进行控制：•整套拼接显示屏由4台投影单元组成，按2行×2列进行叠加拼接。•每个DLP投影单元有1路模拟和数字RGB输入端口。同时包含VC-B20KAXGA内置图像处理器有2路信号输入接口（模拟RGB，2路DVI-D输入/输出数字RGB）；VC-B20KV视频处理器信号（1路复合视频输入接口和1路S-VIDEO视频输入接口）。•通过LB-NPP2000网络多屏处理器，可以连接2路100M/1000M计算机以太网络，配置2路RGB输入端口，标配的4路复合视频及4路S－Video输入，4路DVI输出端口，分别连接2×2组合屏共4台投影机。4.2.2设备连结图以下是2（行）×2（列...
