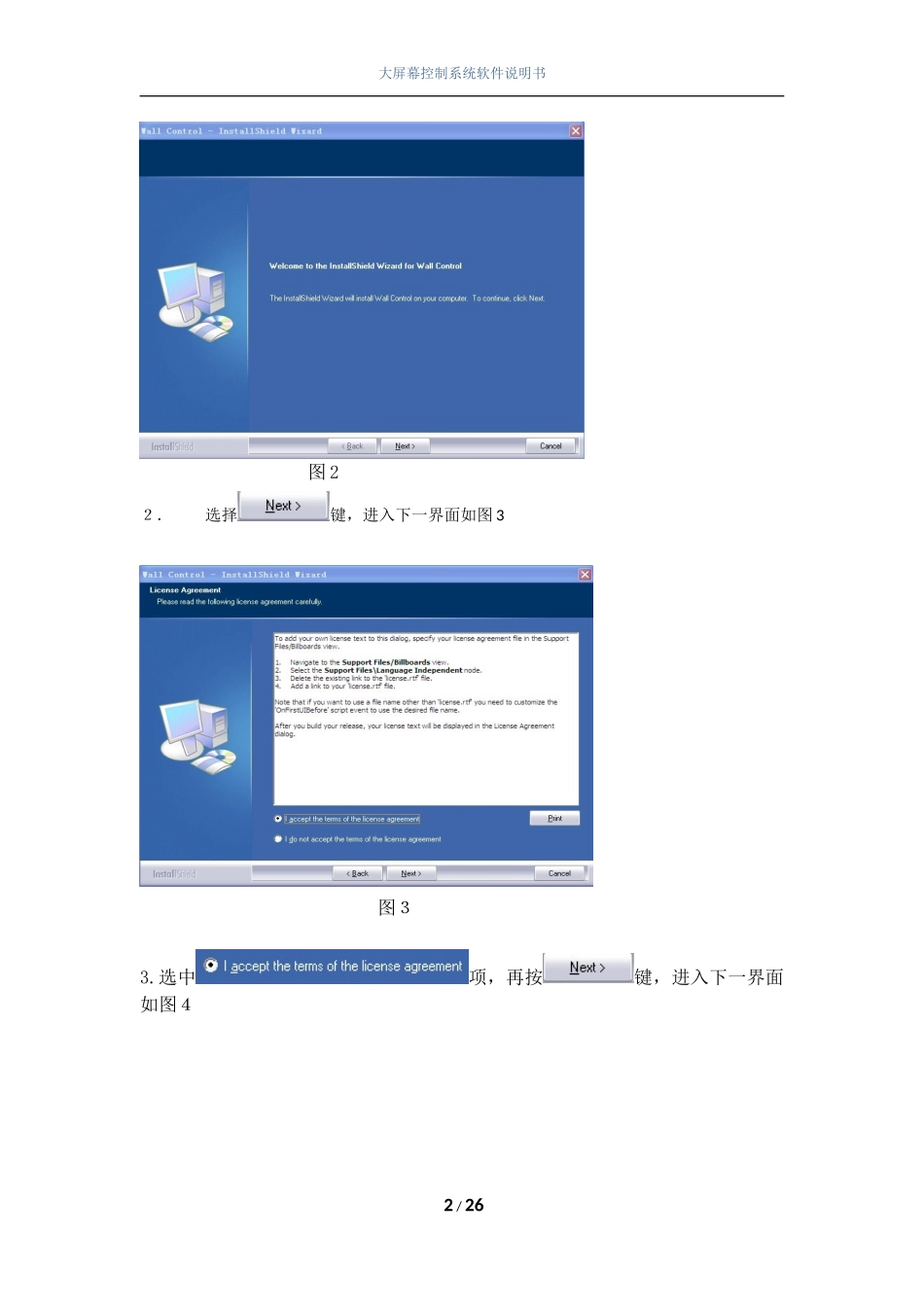

大屏幕控制系统软件说明书大屏幕控制系统软件详解说明一软件安装安装注意事项：非专业人事安装：安装前请先关闭防火墙（如360安全卫士，瑞星，诺盾等），等安装完并且成功启动本软件后可重新开启防火墙；专业人事安装：先把防火墙拦截自动处理功能改为询问后处理，第一次打开本软件时会提示一个拦截信息；安装前请校对系统时间,安装后不能在错误的系统时间下运行/启动软件,否则会使软件注册失效，这种情况下需要重新注册；Windows7,注意以下设置0.1)打开控制面板0.2)选择系统和安全0.3)选择操作中心0.4)选择更换用户帐户控制设置0.5)级别设置，选择成从不通知１．软件解压后，请选择双击，进入安装界面如图１，图２图11/26大屏幕控制系统软件说明书图2２．选择键，进入下一界面如图3图３3.选中项，再按键，进入下一界面如图４2/26大屏幕控制系统软件说明书图44.选择键，进入下一界面如图５图５５.选中项，再选择键，进入下一界面如图６3/26大屏幕控制系统软件说明书图６６.选择键，进入下一界面如图７图８７.选择键，软件安装完成二软件操作选择WINDOWS下开始按钮，选择程序，选择WallControl项，点击WallControl软件进入大屏幕控制系统软件主界面如图9所示,整个软件分为3个区，标题区，设置区，功能区4/26大屏幕控制系统软件说明书图91.1标题区大屏幕控制系统软件(只有管理员才可设置此项目)1.2设置区1.2.1系统高级功能：管理员登录。产品选型：选择拼接盒型号。定时系统：设置定时时间。幕墙开机：开机幕墙关机：关机退出：退出软件系统。1.2.2设置串口设置：设置使用的串口参数。矩阵设置：设置矩阵的相关参数。幕墙设置：幕墙设置参数。幕墙颜色：幕墙颜色设置。标志设置：更改幕墙名称。系统设置：控制软件系统设置。1.2.3工具虚拟键盘：虚拟键盘设置。硬件注册：可以通过时钟IC注册处理器的使用权限。1.2.4语言中文选择:选择软件语言类型为中文。Ｅnglish:选择软件语言类型为英语。5/26大屏幕控制系统软件说明书1.2.5关于软件版本:查看软件版本号。1.3功能区1.3.1幕墙选择框按住鼠标左键拖选要操作的拼接单元，按右键点击输入控制，选择信号通道,幕墙显示模式，矩阵输入选择。1.3.2图像处理设置图像参数：亮度，对比度，饱和度，清析度，降噪，色度，时钟，相位，背光亮度。1.3.3视窗处理设置水平位置，垂直位置，框架开关，水平框架，垂直框架，ADC调整，相位自动调整，色彩自动调整，白平衡调整等。1.3.4画中画画中画，副画面，交换，边框颜色，尺寸，水平位置，垂直位置。1.3.5系统系统信息，图像冻结，系统保存。1.3.6漫游使子画面实现跨屏显示。1.3.7预案模式功能区本系统共有16组预案可供设置。调出预案：在预案模式框内选中要调出的预案双击即可调出此预案。保存预案：选中要保存预案的位置，单击保存按键即可保存此预案。预案重命名：选中要重命名的预案，在下面的重命名框内重新设定所需的名字。２软件设置2.1幕墙设置如图10,软件设置区内选择设置项，点击幕墙设置水平单元数：设置实际应用中幕墙拼接墙水平的单元个数垂直单元数：设置实际应用中幕墙拼接墙垂直的单元个数例：如应用项目中为一个2X3的幕墙，则水平单元数选择为3,垂直单元数26/26大屏幕控制系统软件说明书图102.2串口设置如图11,软件设置区内选择设置项，点击串口设置串口设置分为两种：大幕幕串口与矩阵串口，此系统可接多路串口，并都可进个独立设置如实际项目中只有一个串口，则只需设置大屏幕串口设置。如实际项目中需有多个串口，则矩阵需要独立串口设置。7/26大屏幕控制系统软件说明书图11端口设置如图12端口：COM1(根据实际应用选择)波特率：9600奇偶校验：Noparity数据位：８停止位：18/26大屏幕控制系统软件说明书图122.3幕墙颜色如图13,软件设置区内选择设置项，点击幕墙颜色图132.4矩阵设置如图14,软件设置区内选择设置项，点击矩阵设置9/26大屏幕控制系统软件说明书图142.4.1图解说明：1.矩阵类型：选择AV／VGA／DVI可以分别设置相应的矩阵。2.厂家型号：设置所使用矩阵的生产厂家的型号,一次只能使用一种矩阵,确保非当前矩阵厂家为选择"NotUsed",否则调用预案会出错。3.输入信源总数：...
