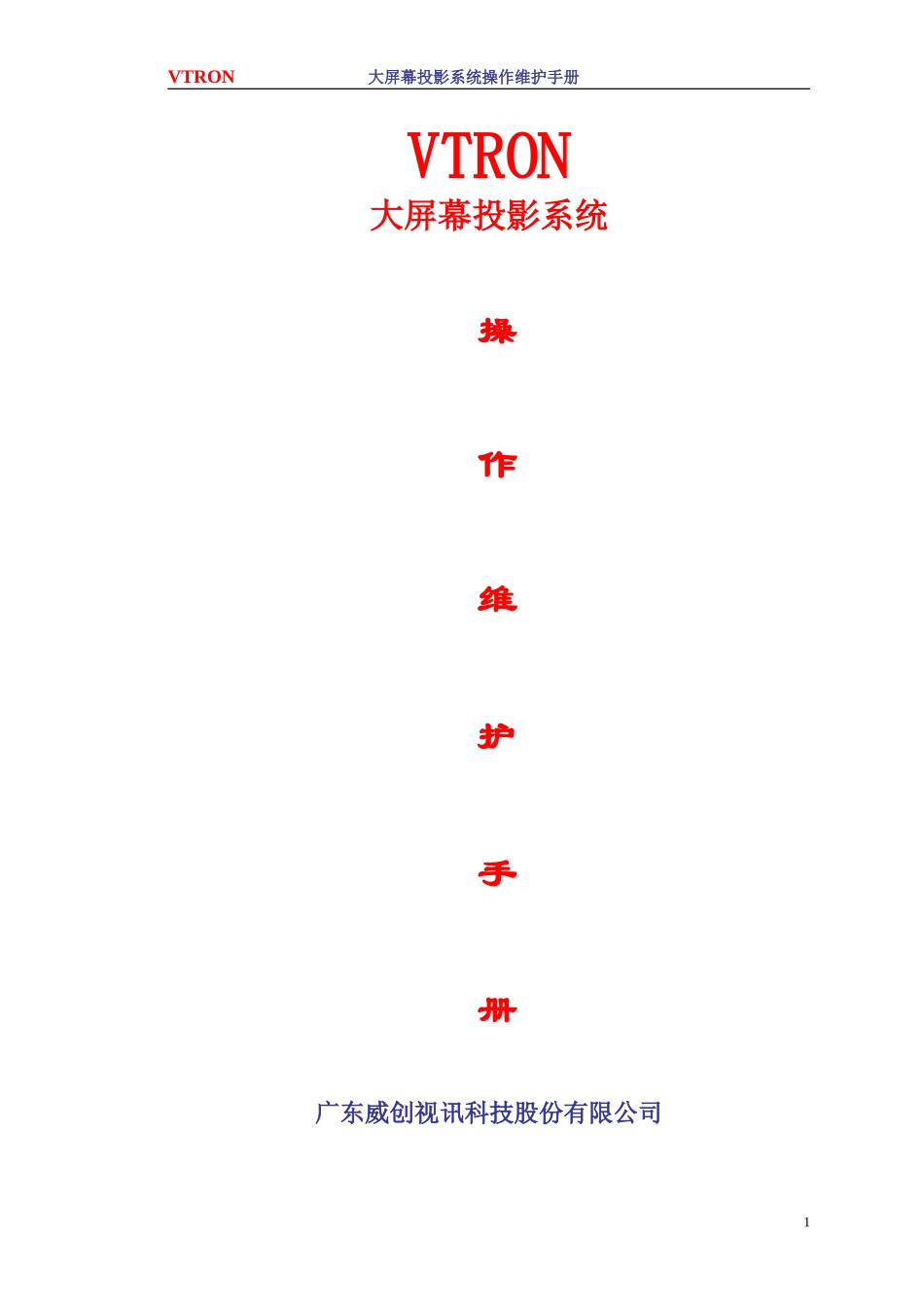

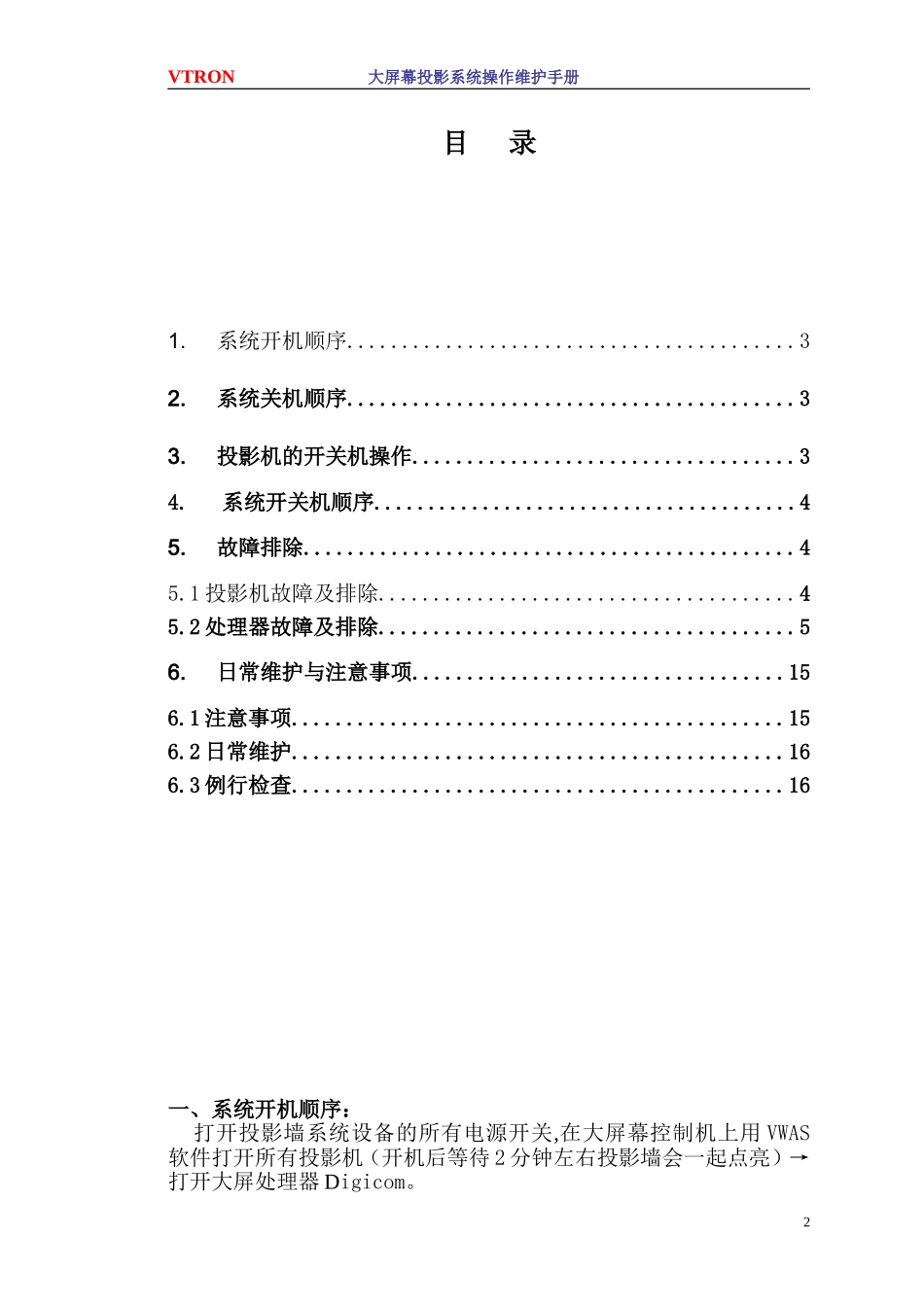

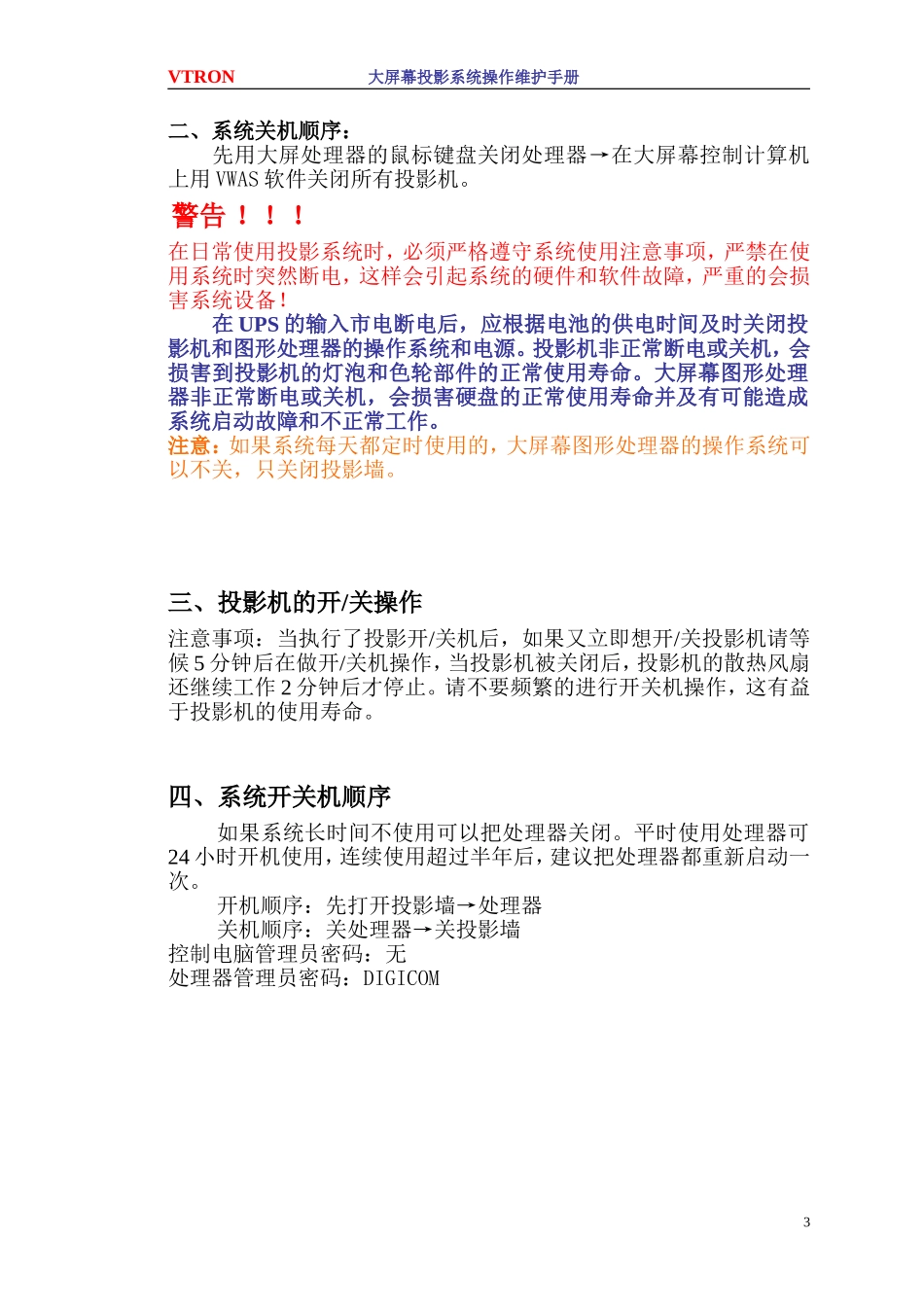

VTRON大屏幕投影系统操作维护手册VTRON大屏幕投影系统操作维护手册广东威创视讯科技股份有限公司1VTRON大屏幕投影系统操作维护手册目录1.系统开机顺序.........................................32.系统关机顺序.........................................33.投影机的开关机操作...................................34.系统开关机顺序.......................................45.故障排除.............................................45.1投影机故障及排除......................................45.2处理器故障及排除......................................56.日常维护与注意事项..................................156.1注意事项.............................................156.2日常维护.............................................166.3例行检查.............................................16一、系统开机顺序：打开投影墙系统设备的所有电源开关,在大屏幕控制机上用VWAS软件打开所有投影机（开机后等待2分钟左右投影墙会一起点亮）→打开大屏处理器Digicom。2VTRON大屏幕投影系统操作维护手册二、系统关机顺序：先用大屏处理器的鼠标键盘关闭处理器→在大屏幕控制计算机上用VWAS软件关闭所有投影机。警告！！！在日常使用投影系统时，必须严格遵守系统使用注意事项，严禁在使用系统时突然断电，这样会引起系统的硬件和软件故障，严重的会损害系统设备！在UPS的输入市电断电后，应根据电池的供电时间及时关闭投影机和图形处理器的操作系统和电源。投影机非正常断电或关机，会损害到投影机的灯泡和色轮部件的正常使用寿命。大屏幕图形处理器非正常断电或关机，会损害硬盘的正常使用寿命并及有可能造成系统启动故障和不正常工作。注意：如果系统每天都定时使用的，大屏幕图形处理器的操作系统可以不关，只关闭投影墙。三、投影机的开/关操作注意事项：当执行了投影开/关机后，如果又立即想开/关投影机请等候5分钟后在做开/关机操作，当投影机被关闭后，投影机的散热风扇还继续工作2分钟后才停止。请不要频繁的进行开关机操作，这有益于投影机的使用寿命。四、系统开关机顺序如果系统长时间不使用可以把处理器关闭。平时使用处理器可24小时开机使用，连续使用超过半年后，建议把处理器都重新启动一次。开机顺序：先打开投影墙→处理器关机顺序：关处理器→关投影墙控制电脑管理员密码：无处理器管理员密码：DIGICOM3VTRON大屏幕投影系统操作维护手册五、故障排除5.1投影机故障及排除5.1.1.投影机正常启动过程1）接上电源，投影机自动地向闪速存储器中写入和删除相应的信息。。2）启动投影机并过一定的时间后，能听到分色轮起动的声音，随后应能看到高压灯泡点亮的过程。5.1.2.常见故障的排除注意：排除下列常见故障必须由培训合格的人员进行。1.加电时无反应处理步骤a)先用万用表检测现场供电是否正常。b)检查信号处理接口和数字显示组件之间的连接线是否接插牢固。c)检查电源开关是否打开。2.开机过程正常但无图像:（1）处理步骤a)检查RGBHV输入端各个端子是否正确连接；b)确认RGBHV输入端是否有图像信号；（2）处理步骤：请专业的维修人员查看。3．投影机黑屏幕：（1）刚开机就黑屏处理步骤：尝试用VWAS软件先把黑屏的投影机关闭，过3分钟后再次打开该投影机，或把该投影机电源关闭重开（2）运行中出现黑屏处理步骤：1、检查箱内接口到投影光源出的白色数字线；2、断电检查灯泡是否损坏，或可能灯泡已经老化；3、可能投影部件故障，请联系厂家；5.2.处理器故障及排除处理器系统有备份光盘（BACKUP），当处理器实在无法启动时，请备份光盘还原系统。5.2.1.当大屏幕处理机出现长时间不反应状态，如果鼠标键盘还能使用，可把鼠标移到导航栏按鼠标右键选择‘任务管理器’把引起处理器故障的程序关闭。或点击‘开始’菜单按关机重启动。5.2.3.如果大屏幕处理机出现长时间不反应状态，且鼠标键盘也没反应时，请按主处理器上的复位键＂RST1＂如下图所示：千万不要4VTRON大屏幕投影系统操作维护手册直接关闭处理器的电源，这样很容易损坏系统。5.2.4主处理器与控制电脑的VWA...
