第六章主立井单绳缠绕式提升设备的选型计算VIP免费

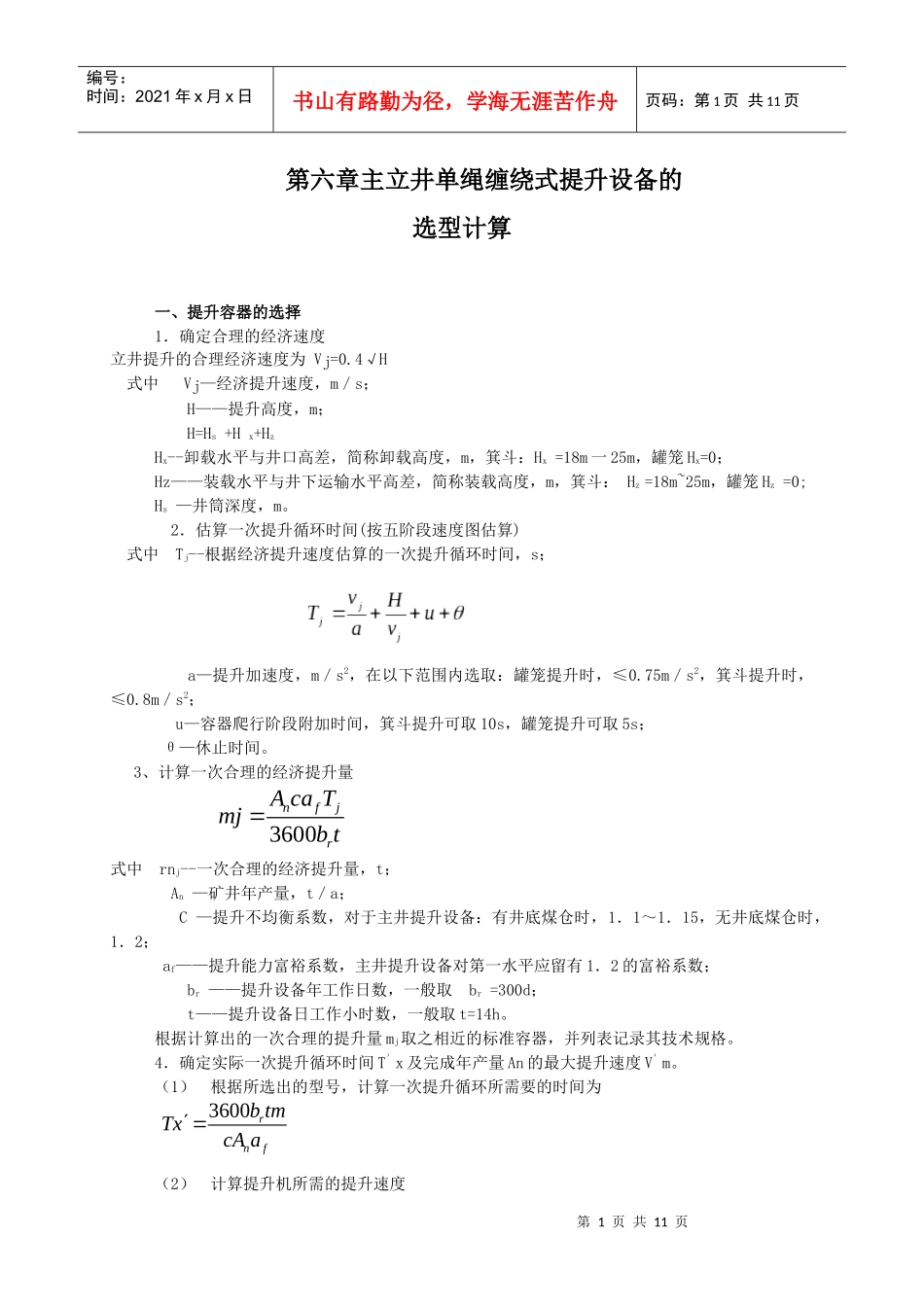

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第六章主立井单绳缠绕式提升设备的选型计算一、提升容器的选择1．确定合理的经济速度立井提升的合理经济速度为Vj=0.4√H式中Vj—经济提升速度，m／s；H——提升高度，m；H=Hs+Hx+HzHx--卸载水平与井口高差，简称卸载高度，m，箕斗：Hx=18m一25m，罐笼Hx=0；Hz——装载水平与井下运输水平高差，简称装载高度，m，箕斗：Hz=18m~25m，罐笼Hz=0;Hs—井筒深度，m。2．估算一次提升循环时间(按五阶段速度图估算)式中Tj--根据经济提升速度估算的一次提升循环时间，s；a—提升加速度，m／s2，在以下范围内选取：罐笼提升时，≤0.75m／s2，箕斗提升时，≤0.8m／s2；u—容器爬行阶段附加时间，箕斗提升可取10s，罐笼提升可取5s；θ—休止时间。3、计算一次合理的经济提升量式中rnj--一次合理的经济提升量，t；An—矿井年产量，t／a；C—提升不均衡系数，对于主井提升设备：有井底煤仓时，1．1～1．15，无井底煤仓时，1．2；af——提升能力富裕系数，主井提升设备对第一水平应留有1．2的富裕系数；br——提升设备年工作日数，一般取br=300d；t——提升设备日工作小时数，一般取t=14h。根据计算出的一次合理的提升量mj取之相近的标准容器，并列表记录其技术规格。4．确定实际一次提升循环时间T′x及完成年产量An的最大提升速度V′m。（1）根据所选出的型号，计算一次提升循环所需要的时间为（2）计算提升机所需的提升速度3600nfjrAcaTmjbt3600rnfbtmTxcAa第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页（3）二、提升钢丝绳的选择计算当选定标准容器之后，则可按下边的公式计算钢丝绳每米质量m-----一次提升货载质量，kgMz——提升容器自身质量，kg；mp—提升钢丝绳每米质量，kg／m；g—重力加速度，m／s2；Hc—钢丝绳最大悬垂长度，m，Hs--井筒深度，m；Hz—装载高度，m，罐笼提升，Hz=0，箕斗提升，Hz=18m一25m；Hj——井架高度，井架高度在尚未精确确定时，可按下面数值选取：罐笼提升，15m一25m；箕斗提升，30m～35m。σB-----钢丝绳的抗拉强度，Pa，ma--钢丝绳的安全系数。计算出mp后，从钢丝绳技术规格表中选取与之相近或稍大的钢丝绳，列表摘录有关钢丝绳的数据，并按规定和国标，写出所选钢丝绳的完整标记。钢丝绳选出后，应按照实际所选钢丝绳的数据验算其安全系数。式中Qp——所选钢丝绳所有钢丝破断力之和，N，在钢丝绳规格表中查取。三、矿井提升机和天轮的选择计算1、提升机滚筒直径的确定《煤矿安全规程》规定，提升机滚筒直径的确定与钢丝绳直径、钢丝直径的关系如下：对于地面使用的提升机式中D——滚筒直径，mm；d——钢丝绳直径，mm；δ——钢丝绳中最粗的钢丝直径，mm，其值在钢丝绳规格表中查取。根据计算值选取标准的滚筒直径。2、提升机滚筒宽度的验算单滚筒或双滚筒提升机，每个滚筒的实际容绳宽度为：单和多层缠绕时分别为22[()][()]42aTxuaTxuaHmv22[()][()]42aTxuaTxuaHmv0zpBcammmHgmcpazQmQQpH801200DdDd第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页式中B′—提升机所需的滚筒缠绳宽度，mm；D------多层缠绕时平均缠绕直径，即k----缠绕层数。3、提升机的最大静张力和最大静张力差的计算为了保证提升机有足够的强度，还必须验算所选提升机的最大静张力及最大静张力差，使其满足下式，4、确定提升机的标准速度根据公式(7—6)计算出B和根据D、Fjmax、Fcmax选出的提升机型号，在提升机规格表中选出提升机的标准速度V″m，同时，减速器的传动比也就随之确定。5、天轮的选择天轮也按确定滚筒直径的公式计算，同样选定后要摘录其有关技术数据。四、矿井提升机与井筒相对位置的计算1、井架高度式中：Rt—天轮半径，m；Hg—过卷高度，m；Hr----容器全高，m，此值可由容器规格表中查得将上式的计算值圆整为稍大的整数。2、滚筒中心线至井筒中提升钢丝绳间水平距离式中Hj——井架高度，m；D—提升机滚筒直...
