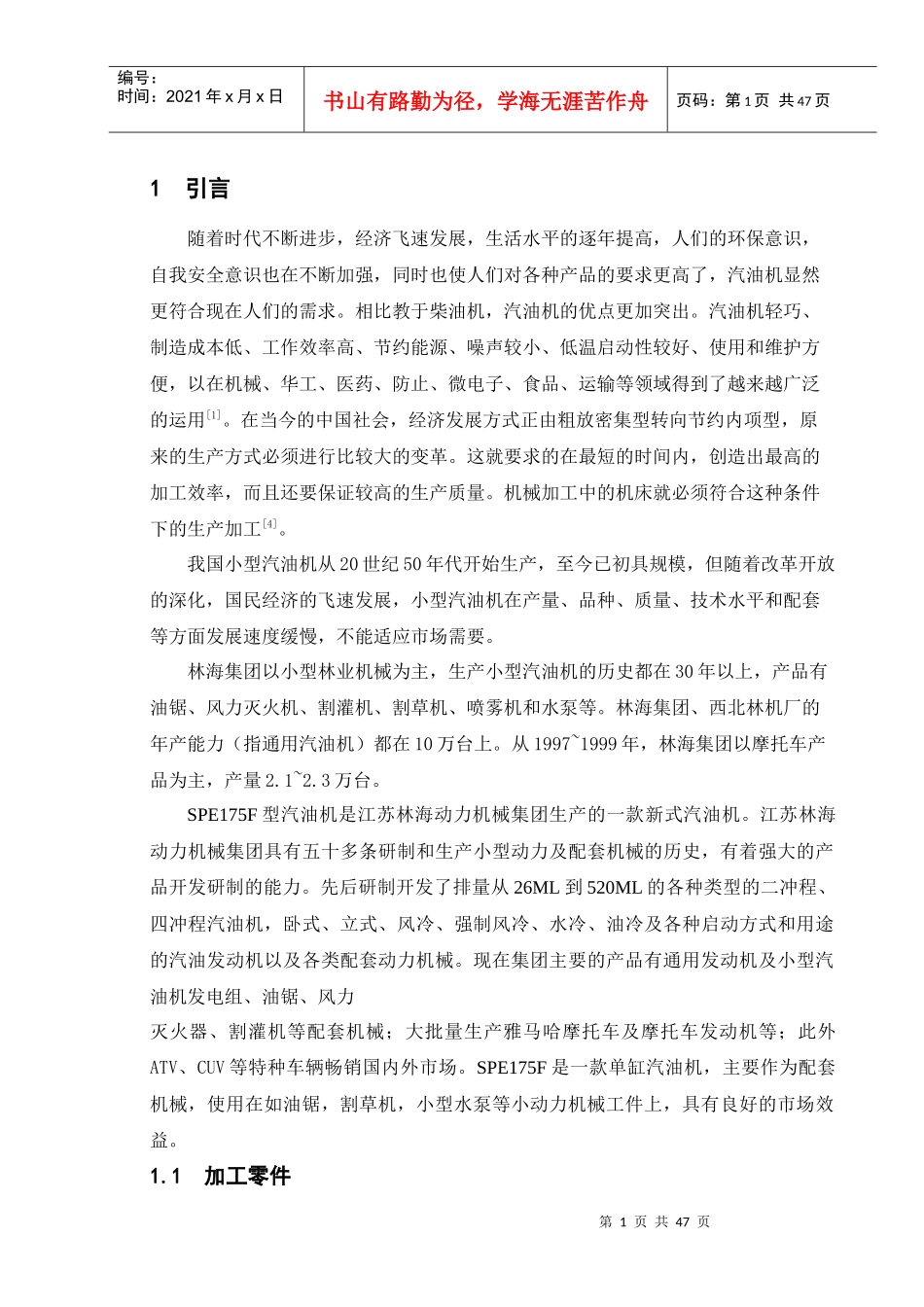

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页1引言随着时代不断进步，经济飞速发展，生活水平的逐年提高，人们的环保意识，自我安全意识也在不断加强，同时也使人们对各种产品的要求更高了，汽油机显然更符合现在人们的需求。相比教于柴油机，汽油机的优点更加突出。汽油机轻巧、制造成本低、工作效率高、节约能源、噪声较小、低温启动性较好、使用和维护方便，以在机械、华工、医药、防止、微电子、食品、运输等领域得到了越来越广泛的运用[1]。在当今的中国社会，经济发展方式正由粗放密集型转向节约内项型，原来的生产方式必须进行比较大的变革。这就要求的在最短的时间内，创造出最高的加工效率，而且还要保证较高的生产质量。机械加工中的机床就必须符合这种条件下的生产加工[4]。我国小型汽油机从20世纪50年代开始生产，至今已初具规模，但随着改革开放的深化，国民经济的飞速发展，小型汽油机在产量、品种、质量、技术水平和配套等方面发展速度缓慢，不能适应市场需要。林海集团以小型林业机械为主，生产小型汽油机的历史都在30年以上，产品有油锯、风力灭火机、割灌机、割草机、喷雾机和水泵等。林海集团、西北林机厂的年产能力（指通用汽油机）都在10万台上。从1997~1999年，林海集团以摩托车产品为主，产量2.1~2.3万台。SPE175F型汽油机是江苏林海动力机械集团生产的一款新式汽油机。江苏林海动力机械集团具有五十多条研制和生产小型动力及配套机械的历史，有着强大的产品开发研制的能力。先后研制开发了排量从26ML到520ML的各种类型的二冲程、四冲程汽油机，卧式、立式、风冷、强制风冷、水冷、油冷及各种启动方式和用途的汽油发动机以及各类配套动力机械。现在集团主要的产品有通用发动机及小型汽油机发电组、油锯、风力灭火器、割灌机等配套机械；大批量生产雅马哈摩托车及摩托车发动机等；此外ATV、CUV等特种车辆畅销国内外市场。SPE175F是一款单缸汽油机，主要作为配套机械，使用在如油锯，割草机，小型水泵等小动力机械工件上，具有良好的市场效益。1.1加工零件第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页所谓通用小型汽油机，是指除车用及特殊用途以外的汽油机，其标定功率一般在30kw以下。它主要作为农林植保机械、小型农机具、园林机械、发电机组、建筑机械、舷外机械等的配套动力。由于通用小型汽油机体积小、重量轻、价格便宜、使用方便．所以在各种机具配套中占有重要位置,小型车用汽油机是当前世界各国轿车工业发展的主要机型之一[1]。箱体类零件是机器及其部件的基础件。箱体类零件一般起着支承、容纳、定位和密封等作用。它将机器及其部件中的轴、轴承、套和齿轮等零件按一定的相互位置关系装配成一个整体，并按预定的传动关系协调运动，起着支承、容纳、定位和密封等作用[2]。1.2机械加工工艺机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现[3]，因此工艺规程编制的好坏是生产该产品的重要保证和重要依据。夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用[4]。任何一个较为复杂的机械零件，都有不同的加工工艺方案，特别是一个新产品，从开发设计，试制，小批量投产到产品发展和成熟时期的大批量生产，都要经历不同的生产批量过程[5]。作为组成这一产品的机械零件必须根据生产批量来确定其工艺方案，现以变速箱体为例，说明在不同生产批量情况下，如何合理选择定位基准，采用适宜的生产设备和工艺手段，以保证加工质量可靠，满足市场的需求。达到生产批量的能力，同时投资小，见效快，成本低，从而获得企业的最大经济效益[6]。生产过程是将原材料或半成品转变为成品所进行的全部过程。一般包括毛坯制造、零件加工、零件装配、部件或产品试验检测等阶段。在生产过程中，工艺过程占有重要的地位。工艺过程...
