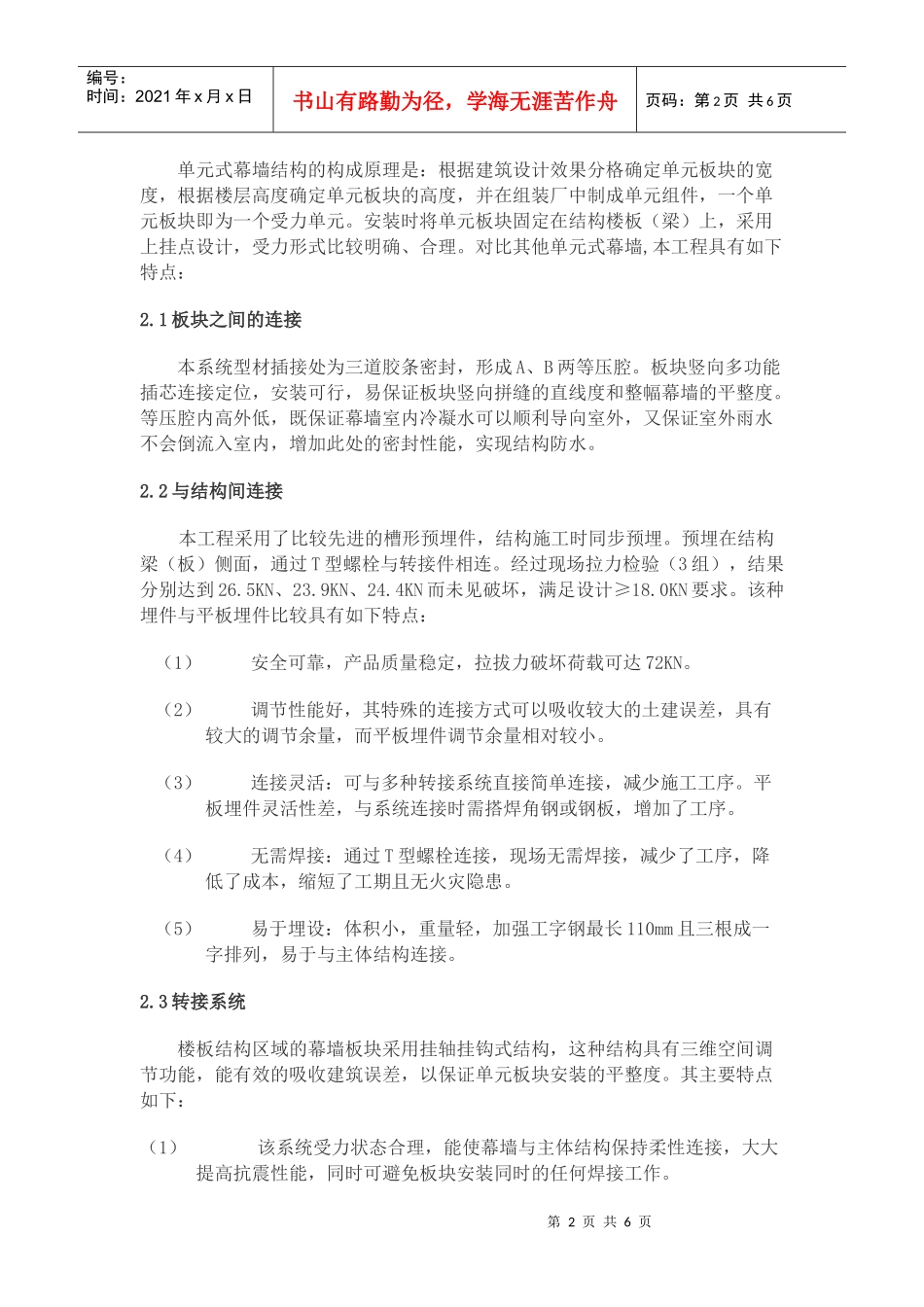

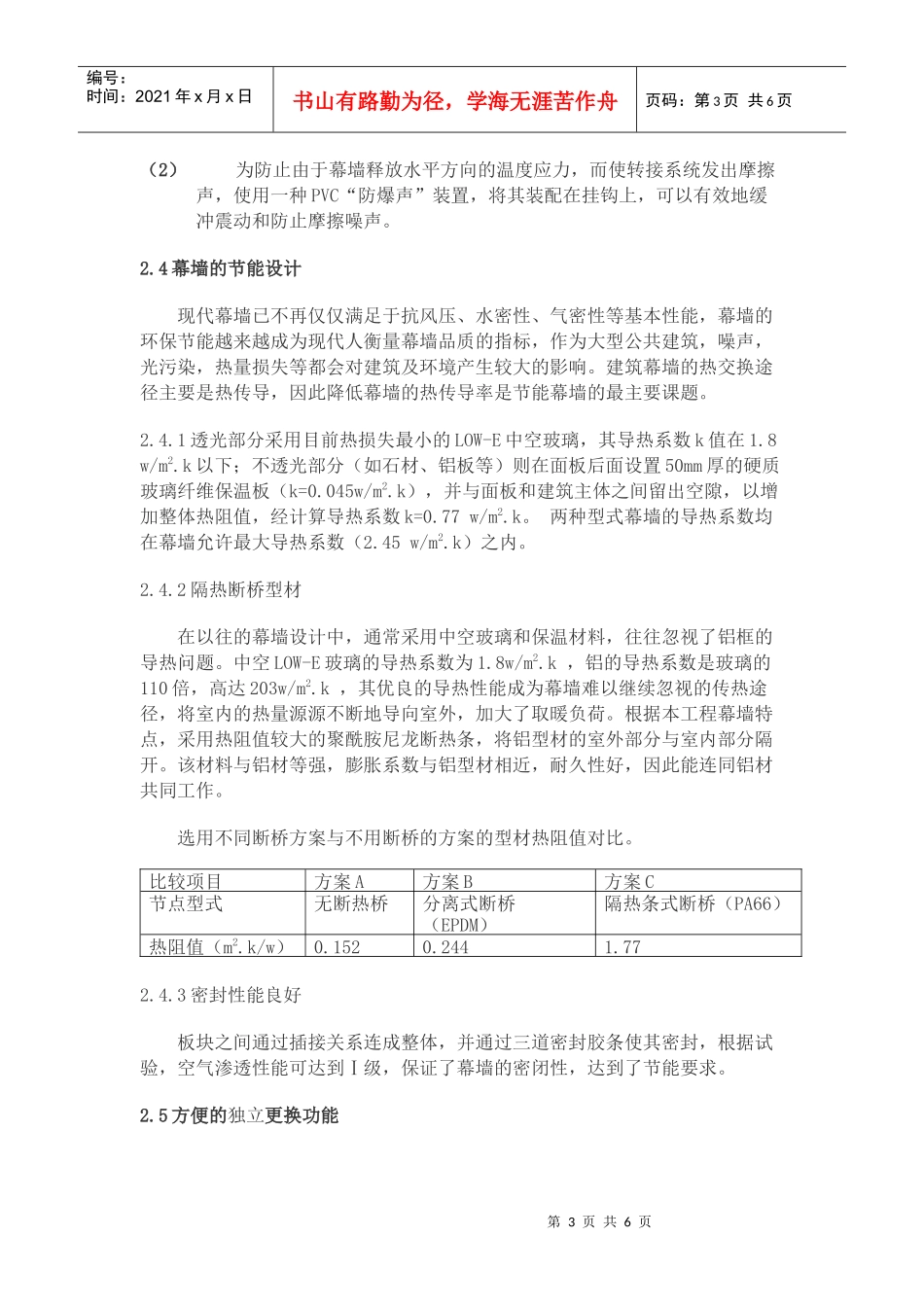

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页光彩中心单元式幕墙设计及施工技术摘要：光彩中心幕墙工程采用了先进、成熟的单元式幕墙结构，通过对其细部构造的精心改进，使幕墙在保证建筑立面要求的前提下,不仅具有优良的气密性、水密性、风压变形及平面变形能力，而且达到了较高的环保节能要求，充分展示了现代幕墙的建筑技术。同时通过精心的施工组织，严格的过程控制，使本工程幕墙达到了很好的效果。北京光彩中心工程位于北京东单十字路口东南角，是集办公、金融、商贸、娱乐、餐饮为一体的综合建筑群，由中心主楼（23层）和四个配楼（18层）组成，总建筑面积25万平方米，最大檐高99.262m，结构为框架剪力墙结构。外立面建筑做法为全建筑幕墙体系，风格严谨而丰富，以单元式幕墙为主，天然石材、玻璃、铝材为主要材料。幕墙工程总面积约8万m2，其中单元幕墙面积约4万m2。单元式幕墙是国际上近年出现的高档建筑外维护系统，是在工厂加工程度最高的一种类型。本工程对以往单元式幕墙设计的不足之处做了很好的改进，采用比较先进的材料，并通过精心的施工组织，达到了国内先进水平。1主要材料（1）铝材：选用国产优质铝合金，状态为6063A-T5，型材表面银灰色氟炭喷涂（三涂）处理。（2）玻璃：6+12+6mm中空玻璃：外片浅绿色本体钢化，内片LOW-E透明钢化中间充氩气。具有良好的隔音降噪、阳光控制、减少热传递、抗冲击等适应和改善建筑环境的功能。（3）石材：25mm厚光面宝金石花岗石，采用同一矿脉的石板。（4）铝板：国产防锈铝板，厚度3.0mm。表面氟炭喷涂（三涂），膜层厚度不小于40μm；涂层磨损系数≥40；抗化学性、耐湿性、耐盐水腐蚀性符合要求。（5）结构胶及密封胶：GE公司SSG4400硅酮结构胶，SCS2003硅酮耐候胶。有良好的粘着力和延伸率、抗气候变化、抗紫外线破坏、抗撕裂和抗老化等性能。（6）密封垫和密封胶条：胶条选用EPDM胶条即三元乙丙胶条。抗老化性能好，制造容易，无污染，造价低廉，是较为理想的胶条材料。密封垫挤压成块、密封胶条挤压成条，邵氏硬度为70±5并具有20％至30％的压缩度。2单元式幕墙设计第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页单元式幕墙结构的构成原理是：根据建筑设计效果分格确定单元板块的宽度，根据楼层高度确定单元板块的高度，并在组装厂中制成单元组件，一个单元板块即为一个受力单元。安装时将单元板块固定在结构楼板（梁）上，采用上挂点设计，受力形式比较明确、合理。对比其他单元式幕墙,本工程具有如下特点：2.1板块之间的连接本系统型材插接处为三道胶条密封，形成A、B两等压腔。板块竖向多功能插芯连接定位，安装可行，易保证板块竖向拼缝的直线度和整幅幕墙的平整度。等压腔内高外低，既保证幕墙室内冷凝水可以顺利导向室外，又保证室外雨水不会倒流入室内，增加此处的密封性能，实现结构防水。2.2与结构间连接本工程采用了比较先进的槽形预埋件，结构施工时同步预埋。预埋在结构梁（板）侧面，通过T型螺栓与转接件相连。经过现场拉力检验（3组），结果分别达到26.5KN、23.9KN、24.4KN而未见破坏，满足设计≥18.0KN要求。该种埋件与平板埋件比较具有如下特点：（1）安全可靠，产品质量稳定，拉拔力破坏荷载可达72KN。（2）调节性能好，其特殊的连接方式可以吸收较大的土建误差，具有较大的调节余量，而平板埋件调节余量相对较小。（3）连接灵活：可与多种转接系统直接简单连接，减少施工工序。平板埋件灵活性差，与系统连接时需搭焊角钢或钢板，增加了工序。（4）无需焊接：通过T型螺栓连接，现场无需焊接，减少了工序，降低了成本，缩短了工期且无火灾隐患。（5）易于埋设：体积小，重量轻，加强工字钢最长110mm且三根成一字排列，易于与主体结构连接。2.3转接系统楼板结构区域的幕墙板块采用挂轴挂钩式结构，这种结构具有三维空间调节功能，能有效的吸收建筑误差，以保证单元板块安装的平整度。其主要特点如下：（1）该系统受力状态合理，能使幕墙与主体结构保持柔性连接，大大提高抗震性能，同时可避免板块安装同时的任何焊...
