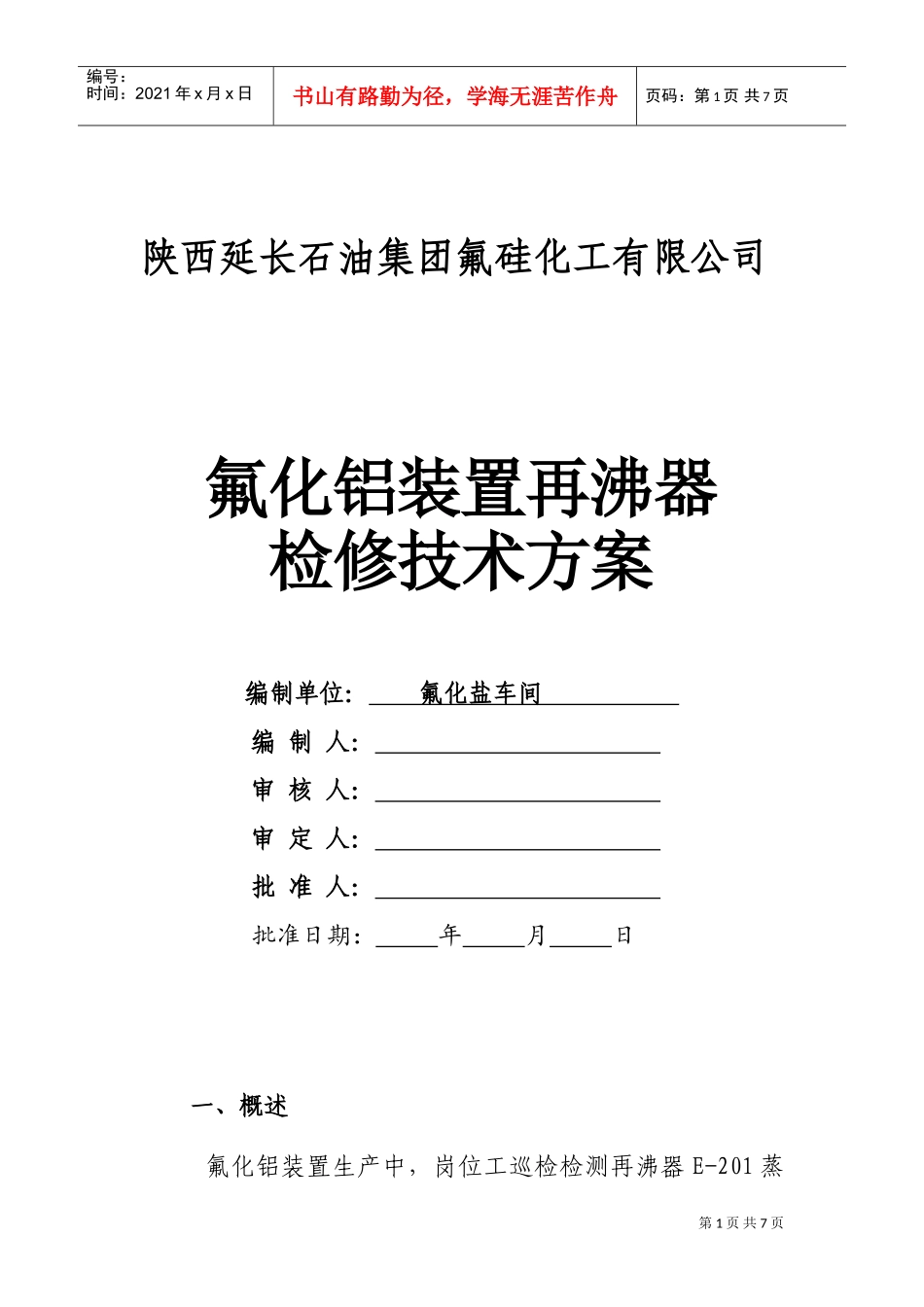

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页陕西延长石油集团氟硅化工有限公司氟化铝装置再沸器检修技术方案编制单位：氟化盐车间.编制人：.审核人：.审定人：.批准人：.批准日期：年月日一、概述氟化铝装置生产中，岗位工巡检检测再沸器E-201蒸第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页汽冷凝水显酸性。车间判断列管腐蚀，并已迅速上报公司，公司领导决定用氟化氢装置备用换热器更换检修。二、编制依据1、设备检维修管理制度2、安全管理制度3、设备检修操作规程4、氟化铝装置工艺操作规程5、再沸器E-201总装图三、项目组织与职责分工1项目组织组长：薛立民副组长：李有江安全员：王勇工艺技术员：党伟设备技术员：王智施工人员：车间机修工2职责分工第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页组长职责：全面负责车间本次检修工作安排、安全、进度过程、施工和验收。副组长职责：负责各系统具体检修内容的实施；协助组长工作，组长不在时，代行组长职责。安全员职责：监督施工人员安全施工；检修期间进行安全排查和检修后进行可能产生的安全问题提出合理预见性建议。工艺技术员职责：提供整改要求达到的工艺参数，对更换后所达到效果作出评价。设备技术员职责：编制检修方案，提供原再沸器E-201图纸。四、检修内容与要求1检修准备工作1.1装置生产停车，确认系统AHF、蒸汽系统有效隔离。1.2真空泵持续提供负压，抽空蒸发器、再沸器残余HF。1.3确认检修设备，申请相关工作票据。第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页1.4备齐必要的图纸资料。1.5准备好必要的检修工具及试验用仪表工（器）具。1.6完成搭设脚手架。1.7完成文明施工前期其它相关准备工作。2再沸器吊装2.1确认蒸发器、再沸器残余AHF抽排完成。2.2拆除设备及相关管道保温。2.3三楼楼面固定手拉葫芦。2.4拆除再沸器与蒸汽管道连接法兰螺栓，拆除再沸器与蒸发器连接法兰螺栓。2.5手拉葫芦吊离再沸器，至二楼地面。2.6吊车将该再沸器吊至一楼地面。2.7吊车将新再沸器吊至二楼地面。3新再沸器安装3.1手拉葫芦吊新再沸器，至施工合适位置。3.2微调葫芦，新再沸器下法兰口对孔，完成设备固定。3.3根据新再沸器蒸汽管口、上端法兰具体位置，确定配第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页管方案，完成配管连接。4气密性实验4.1实验检查部位：新设备管程、壳程，连接法兰，管道焊接部位。4.2气密性试验压力为原来设备设计压力。4.3试压时压力缓慢上升至规定压力，保压力20min。4.4降至操作压力进行详细检查，无破裂、渗漏、残余变形为合格。如有气密性不严等问题，处理后再次进行气密性实验。5保温及验收5.1气密性实验合格后，对新设备及相关管道保温。5.2组织工程验收，验收合格，方可投入生产使用。五、检修有关安全注意事项1、施工前，物料有效隔离。2、对蒸发器、再沸器物料提前进行清理。3、施工人员穿戴好防护（备）用品。第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页4、手拉葫芦校验合格，吊车、司机、吊装工具备相关工作能力。5、施工时，施工区域设置安全提示标志，并拉警戒线；夜间安装照明灯，以防岗位人员发生不安全事故。六、质量目标与控制标准1、严格把关施工材料。2、记录好气密性实验各项数据。七、项目进度要求物料隔离、清理：2017年3月27日—3月27日设备拆除：2017年3月27日—3月27日设备吊装、安装：2017年3月28日—3月28日设备打压试漏：2017年3月28日—3月28日设备保温：2017年3月29日—3月29日工程验收：2017年3月30日—3月30日八、交工验收内容与要求验收内容：第七项内各项工作包。第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页验收要求：以我国法律、专业规范和第六项内容作为本次项目检修验收的主要要求。九、重大风险控制措施（无）十、其他说明附件一.原再沸器E-201设备图纸附件二.检修作业危害分...
