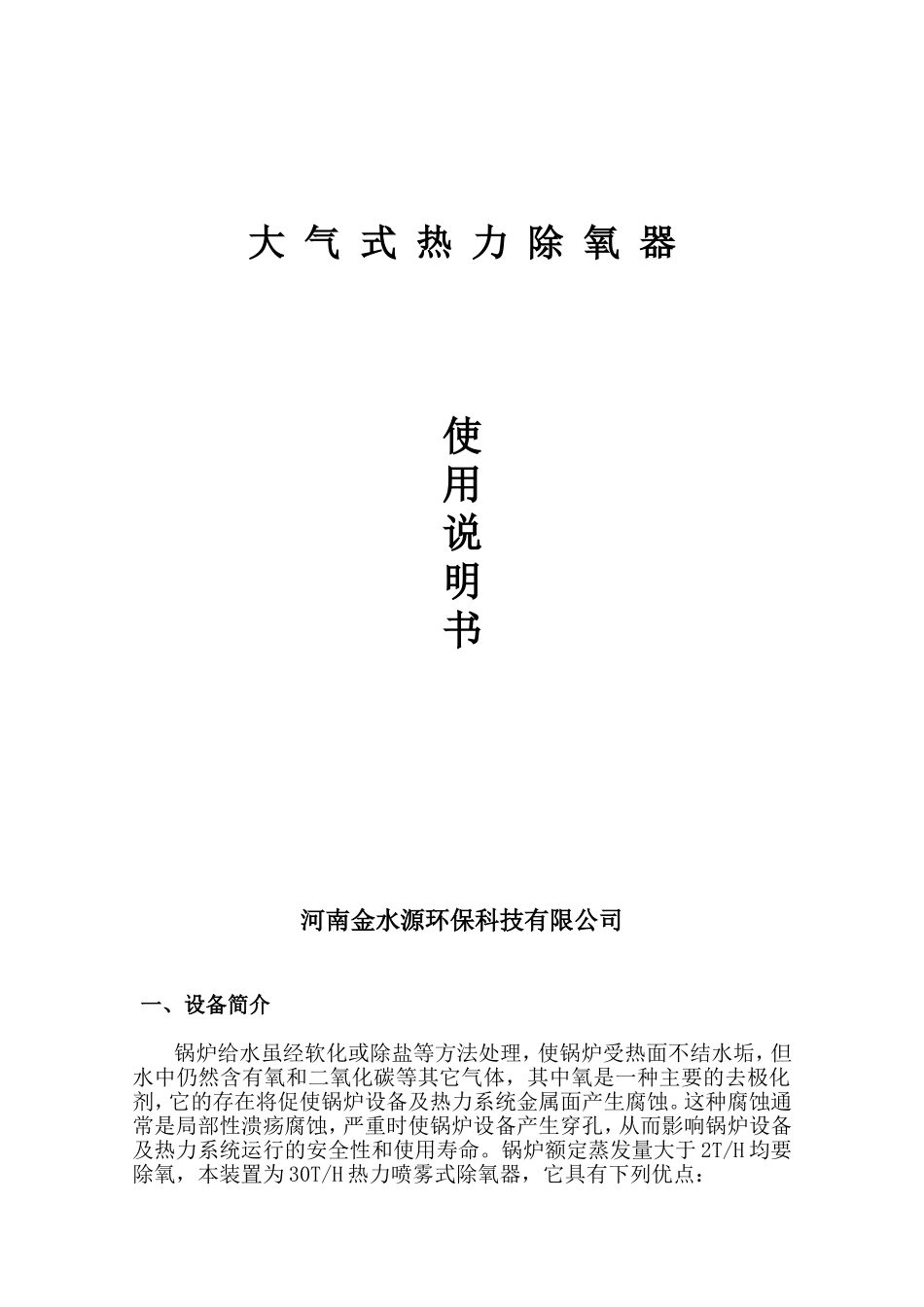

大气式热力除氧器使用说明书河南金水源环保科技有限公司一、设备简介锅炉给水虽经软化或除盐等方法处理，使锅炉受热面不结水垢，但水中仍然含有氧和二氧化碳等其它气体，其中氧是一种主要的去极化剂，它的存在将促使锅炉设备及热力系统金属面产生腐蚀。这种腐蚀通常是局部性溃疡腐蚀，严重时使锅炉设备产生穿孔，从而影响锅炉设备及热力系统运行的安全性和使用寿命。锅炉额定蒸发量大于2T/H均要除氧，本装置为30T/H热力喷雾式除氧器，它具有下列优点：1、本装置不仅能除去溶解氧并能去除水中的游离的CO2、NH3、H2S等腐蚀性气体；2、经除氧的水中不会增加含盐量及其它杂质；3、它与其它除氧方法比较还具有稳定可靠、运行操作方便易控制等优点。二、工作原理根据气体溶解定律（亨利定律）得知，水中溶解的氧等气体与其在液面上的分压力成正比（同时与水的温度有关），气体在水中的溶解度为：b=kp/p0式中：b—气体的溶解度，mg/lk—气体的溶解常数，mg/lp—某气体的分压力，MPap0—水面上各气体的总压力，MPa在热力除氧中p0=P蒸汽+PO2+PCO2+…由此可见，在一定压力下，提高水温，氧气在水中的溶解度降低；减小水面上氧气的分压力，促使水中氧气不断逸出。当水温达到对应压力下的饱和温度时，水面上的总压力等于蒸汽压力，氧气的分压力等于零，则氧气在水中的溶解度降为零。本除氧设备就是根据此原理，将水加热到104℃，使溶解气体从水中逸出。除氧器给水由除氧器上部进水管进入，经过布水器装置将水经喷嘴雾化成细小水滴，受除氧头下部进入的蒸汽加热，使其达到在相应压力下的饱和温度，去除大部分溶解气体，再下落到拉西环不锈钢填料层再加热除氧。三、技术参数及结构尺寸序号项目数值单位1额定出力30T/H2工作压力0.02MPa3工作温度104℃4进水压力0.2MPa5进水温度≥40℃6出水含氧量≤0.1mg/l7除氧头直径1000mm8除氧水箱直径2500mm9除氧水箱有效容积15m310外形尺寸(长×宽×高)5250×2500×5270mm×mm×mm四、设备结构及系统简介热力喷雾式除氧器由除氧头、除氧水箱和水、汽控制三大部分组成。除氧头内设有进水雾化喷嘴和拉西环填料层。给水由进水管进入除氧器，经喷嘴雾化与蒸汽接触加热，再下落到填料层与蒸汽深度接触完成除氧全过程，然后进入锅炉省煤器。五、安装与运行的注意事项1、拉西环不锈钢填料层必须铺设均匀，宽松程序一致，否则蒸汽主流将产生偏流，影响除氧效果。2、为确保除氧器出水泵（即锅炉给水泵）正常运行，除氧器水箱底部到除氧水泵中心线距离标高不得小于5米。3、除氧器支承在两个马鞍形支座上。为便于水箱受冷、热伸缩变形，其中一个支座为固定式，另一个为滑动式。4、除氧器安装完毕，必须进行水压试验，试验压力为0.18MPa，水压试验后并调安全阀至0.06MPa时启跳。5、除氧器的进水温度≥40℃。因为进水温度过低，加热到工作温度的时间较长，往往难于达到预期的除氧效果。6、除氧器排汽管应就近伸出室外并维持适当的排气量，以便将解析出来的氧气及时排出去，不过排气阀开度过大会造成蒸汽浪费。一定要运行调试，维持其最佳开度。7、为了保证除氧器直接作用式压力调节阀的正常运行，阀前蒸汽压力应为0.5～0.6MPa的恒定压力，因此在直接作用式压力调节阀前用户必须装减压阀，使进除氧器的蒸汽保持恒定压力。除氧器工况参数应为：工作压力0.02MPa，温度104℃。六、运行操作除氧器启动运行前，必须检查汽、水管路系统中的所有指示表计是否完好，阀门启闭是否灵活。然后按下述步骤操作：1、开启液位计的连接旋塞和除氧头顶部的排气阀。2、关闭底部加热蒸汽阀，此阀需辅助加热时才开。3、开启除氧器给水泵（此时由水位高低自动控制水泵的停、启），通过进水阀门调节进水量使其刚好满足锅炉用水量为宜）。4、开启蒸汽调节阀，将一只配重锤放置于直接作用压力调节阀杠杆上，并移动配重锤在杠杆上的位置调正工作压力到0.02MPa。5、开启水箱的放水阀放水（或回到软水箱），直至除氧器内温度达到100℃左右关闭放水阀，可供锅炉用水。6、关闭除氧器时只需关闭蒸汽主阀，其余阀门不要再动。再开除氧器时只开蒸汽主阀即可。七、维修保养1、为确保设备正常运行，检修时必须检...
