福耀玻璃：汽车玻璃生产工艺VIP免费

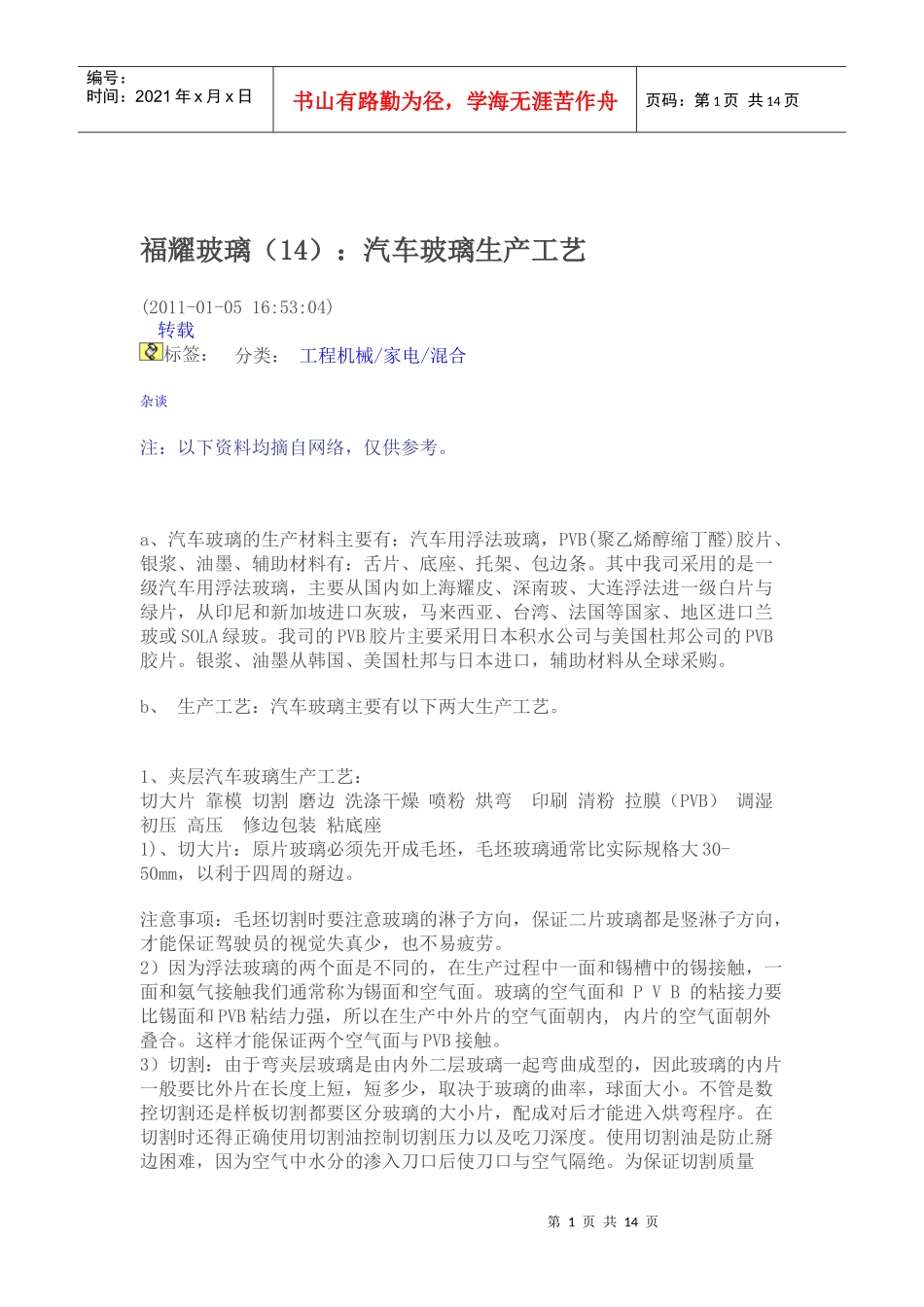

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页福耀玻璃（14）：汽车玻璃生产工艺(2011-01-0516:53:04)转载标签：杂谈分类：工程机械/家电/混合注：以下资料均摘自网络，仅供参考。a、汽车玻璃的生产材料主要有：汽车用浮法玻璃，PVB(聚乙烯醇缩丁醛)胶片、银浆、油墨、辅助材料有：舌片、底座、托架、包边条。其中我司采用的是一级汽车用浮法玻璃，主要从国内如上海耀皮、深南玻、大连浮法进一级白片与绿片，从印尼和新加坡进口灰玻，马来西亚、台湾、法国等国家、地区进口兰玻或SOLA绿玻。我司的PVB胶片主要采用日本积水公司与美国杜邦公司的PVB胶片。银浆、油墨从韩国、美国杜邦与日本进口，辅助材料从全球采购。b、生产工艺：汽车玻璃主要有以下两大生产工艺。1、夹层汽车玻璃生产工艺：切大片靠模切割磨边洗涤干燥喷粉烘弯印刷清粉拉膜（PVB）调湿初压高压修边包装粘底座1)、切大片：原片玻璃必须先开成毛坯，毛坯玻璃通常比实际规格大30-50mm，以利于四周的掰边。注意事项：毛坯切割时要注意玻璃的淋子方向，保证二片玻璃都是竖淋子方向，才能保证驾驶员的视觉失真少，也不易疲劳。2）因为浮法玻璃的两个面是不同的，在生产过程中一面和锡槽中的锡接触，一面和氨气接触我们通常称为锡面和空气面。玻璃的空气面和PVB的粘接力要比锡面和PVB粘结力强，所以在生产中外片的空气面朝内,内片的空气面朝外叠合。这样才能保证两个空气面与PVB接触。3）切割：由于弯夹层玻璃是由内外二层玻璃一起弯曲成型的，因此玻璃的内片一般要比外片在长度上短，短多少，取决于玻璃的曲率，球面大小。不管是数控切割还是样板切割都要区分玻璃的大小片，配成对后才能进入烘弯程序。在切割时还得正确使用切割油控制切割压力以及吃刀深度。使用切割油是防止掰边困难，因为空气中水分的渗入刀口后使刀口与空气隔绝。为保证切割质量第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页（没有爆边玻璃屑或缺口，刀口透明、连续、均匀）就必须控制切割压力不能过大与过小（视切割产品的厚度而定），同时刀轮的力度大小与选择的刀轮角度大小也有关，通常2m/m玻璃用a＝136°的刀轮，4m/m的用a＝150°。夹层2m/m玻璃的切割压力一般在0.18-0.2MPA之间。吃刀深度太深会使玻璃破碎，太浅会切不开玻璃。4）磨边：目的是除快口、不割手，也除去一些细小的裂纹，一般夹层玻璃只需倒边，随着工艺要求越来越高，很多裸露边玻璃的出现，夹层玻璃也开始采用精磨边，如A6、B5等。5）洗涤干燥：玻璃在磨边后要消除其表面的灰尘、油污、杂质，确保最好的粘着力。洗涤是夹层工艺透明度与成品率控制的重要环节。6）喷粉：为防止二片玻璃叠合层，在烘弯过程中粘片，通常在玻璃的表面喷一层薄薄的粉，通常使用直径为0.8微米的二氧化硅。7）烘弯：烘弯过程决定玻璃的最终形状，是夹层玻璃生产的关键工序。烘弯是用弯模热弯成各种形状并经退火而成的夹层玻璃半成品，一般在烘弯炉内进行，烘弯炉一般分为上下两层，上层用于预热，弯曲成型，下层用于退火冷却，方模具。注意事项：一定要传动平稳防止两片叠合玻璃前后错位，因为夹层玻璃用户的要求，周边必需有大于4N的压应力，中部必须退火要好，其张应力值小于7N，如果中心部的张应力过大，玻璃在安装时会破碎。8）清粉：在玻璃与PVB合片时，必须将喷在玻璃两面的粉清除，包括玻璃边部，这样才不会产生气泡和麻点状玻璃。9）PVB的拉膜：将PVB均匀加热，同时拉伸成扇形，然后均匀冷却将PVB的弯形“冻结”成永久弯形。10）调湿：PVB的含水率对夹层玻璃的性能影响很大，含水率越高，它和玻璃的间的粘接力就越小，反之含水率太低，粘接力较强，其抗穿透性就越小。11）合片：将需要置入PVB膜的玻璃放入合片机上，用真空吸盘吸起上片，清除后放入PVB薄膜，放下上片玻璃，并割去多余的PVB膜片边料。12）初压：一般采用压辊方式或减压方式。目的：尽量从呈三明治状积层的玻璃和中间膜之间排出空气并密封周围，以防止在高压工序时热煤油或气泡浸入玻璃中去。使玻璃与膜片初步粘合在一起，高压时，各层...
