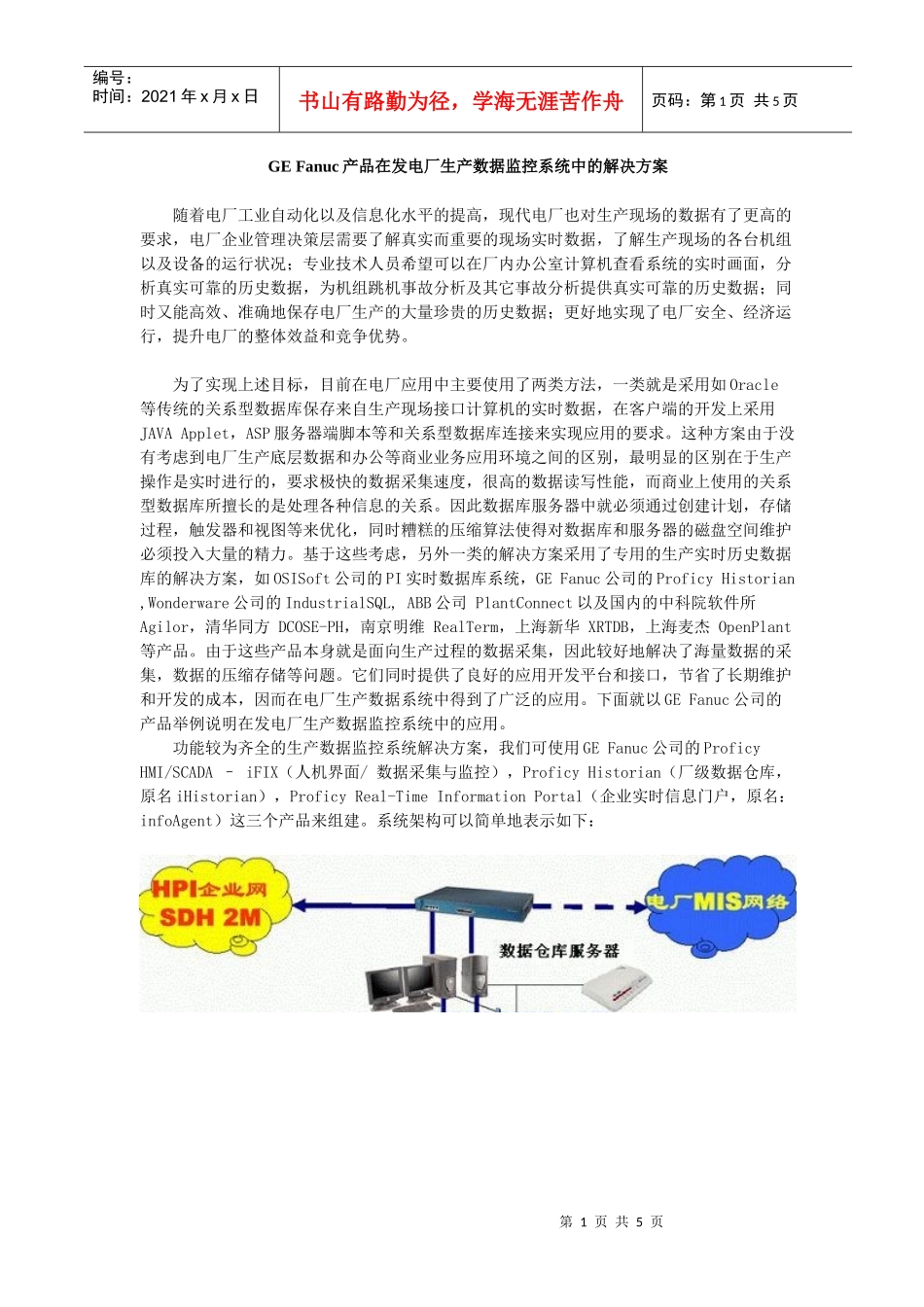

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页GEFanuc产品在发电厂生产数据监控系统中的解决方案随着电厂工业自动化以及信息化水平的提高，现代电厂也对生产现场的数据有了更高的要求，电厂企业管理决策层需要了解真实而重要的现场实时数据，了解生产现场的各台机组以及设备的运行状况；专业技术人员希望可以在厂内办公室计算机查看系统的实时画面，分析真实可靠的历史数据，为机组跳机事故分析及其它事故分析提供真实可靠的历史数据；同时又能高效、准确地保存电厂生产的大量珍贵的历史数据；更好地实现了电厂安全、经济运行，提升电厂的整体效益和竞争优势。为了实现上述目标，目前在电厂应用中主要使用了两类方法，一类就是采用如Oracle等传统的关系型数据库保存来自生产现场接口计算机的实时数据，在客户端的开发上采用JAVAApplet，ASP服务器端脚本等和关系型数据库连接来实现应用的要求。这种方案由于没有考虑到电厂生产底层数据和办公等商业业务应用环境之间的区别，最明显的区别在于生产操作是实时进行的，要求极快的数据采集速度，很高的数据读写性能，而商业上使用的关系型数据库所擅长的是处理各种信息的关系。因此数据库服务器中就必须通过创建计划，存储过程，触发器和视图等来优化，同时糟糕的压缩算法使得对数据库和服务器的磁盘空间维护必须投入大量的精力。基于这些考虑，另外一类的解决方案采用了专用的生产实时历史数据库的解决方案，如OSISoft公司的PI实时数据库系统，GEFanuc公司的ProficyHistorian,Wonderware公司的IndustrialSQL,ABB公司PlantConnect以及国内的中科院软件所Agilor，清华同方DCOSE-PH，南京明维RealTerm，上海新华XRTDB，上海麦杰OpenPlant等产品。由于这些产品本身就是面向生产过程的数据采集，因此较好地解决了海量数据的采集，数据的压缩存储等问题。它们同时提供了良好的应用开发平台和接口，节省了长期维护和开发的成本，因而在电厂生产数据系统中得到了广泛的应用。下面就以GEFanuc公司的产品举例说明在发电厂生产数据监控系统中的应用。功能较为齐全的生产数据监控系统解决方案，我们可使用GEFanuc公司的ProficyHMI/SCADA–iFIX（人机界面/数据采集与监控），ProficyHistorian（厂级数据仓库，原名iHistorian），ProficyReal-TimeInformationPortal（企业实时信息门户，原名：infoAgent）这三个产品来组建。系统架构可以简单地表示如下：第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页图1：生产数据监控系统架构示意图ProficyHMI/SCADA–iFIX它是GEFanuc公司的人机界面/数据采集与监控软件，在工业控制SCADA软件中获得了广泛的应用，它丰富的数据采集驱动接口可以采集分散在电厂各个不同的DCS系统或辅控可编程控制器PLC系统上的实时数据,实时数据库的配置和管理采用类似于Excel表格方式的管理，同时它还提供一套人机界面的开发工具iFIXWorkspace，其中包括许多生产现场的图符，只要通过鼠标的拖放等简单的动作就可以达到与现场DCS系统人机界面一致的流程图效果，将现场采集的实时数据直观地显示在用户面前,从而实现远程工艺流程监控，系统的开发和维护非常简单。其开放的实时数据编程接口EDA(EasyDataAccess)，历史数据编程接口HDA(HistoricalDataAccess)以及SM2(模拟驱动)应用非常灵活，通过自己编写接口程序就可将数据直接写入iFIX的实时数据库中，该产品在厂级生产数据监控系统中主要实现生产实时数据的采集以及生产流程图画面的显示。图2中的一部分就是我们在iFIX中模仿西门子公司DCS系统TelepermXP的OM650操作员界面的生产流程图画面，效果是比较逼真的。ProficyHistorian它是GEFanuc公司的厂级数据仓库软件，其前身就是iHistorian,目前的最新版本是3.0。ProficyHistorian提供了如：iFIX实时数据收集器，CSV/XML文件收集器，OPC收集器等种类丰富的历史数据收集工具，iHistorian具备百毫秒级的数据采集速度，毫秒级的过程数据时间分辨率，高达20000个数据/秒的数据存储速度和每秒20000个数据/秒的数据回取速度以及单机10万个过程数据点的采...
