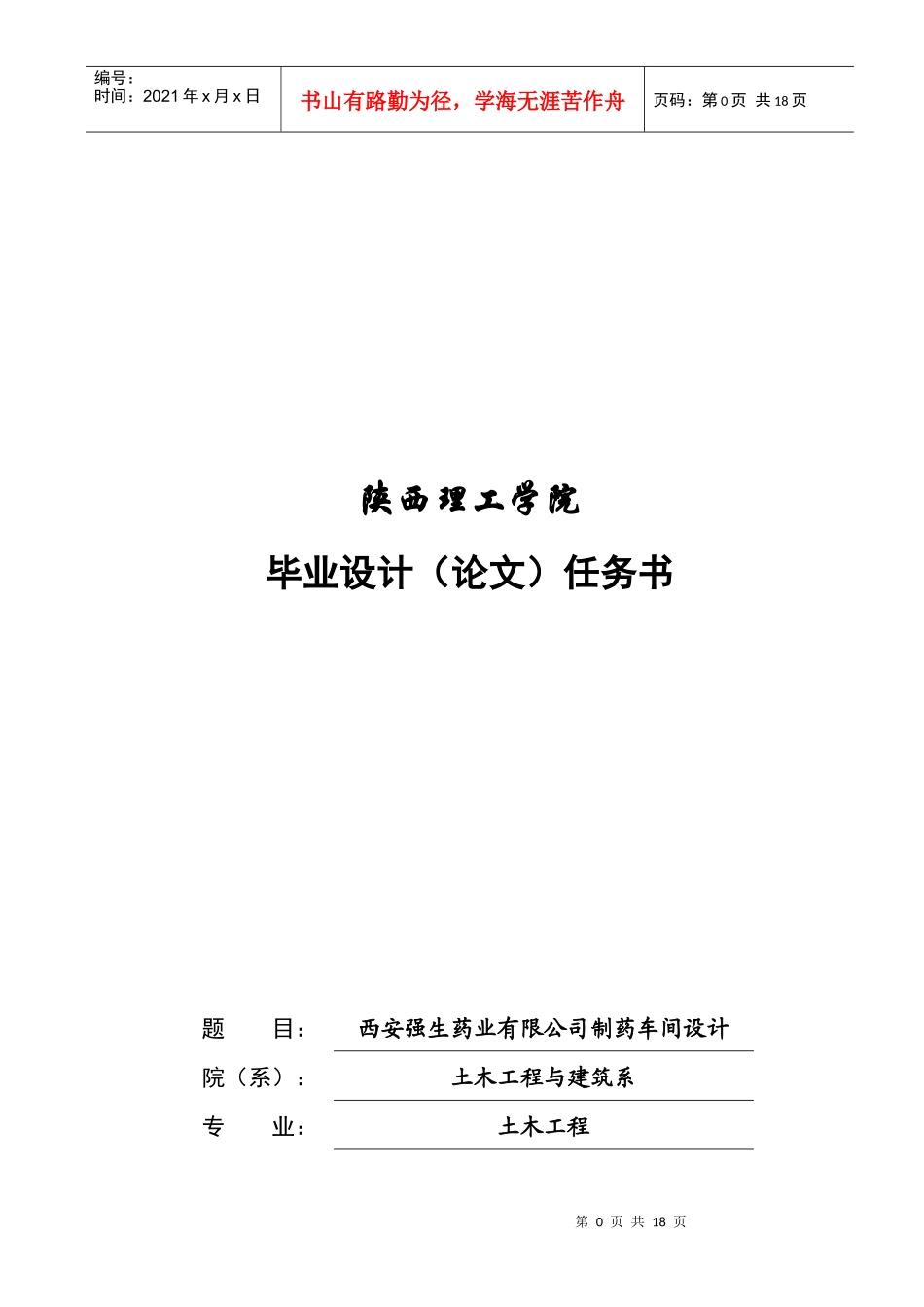

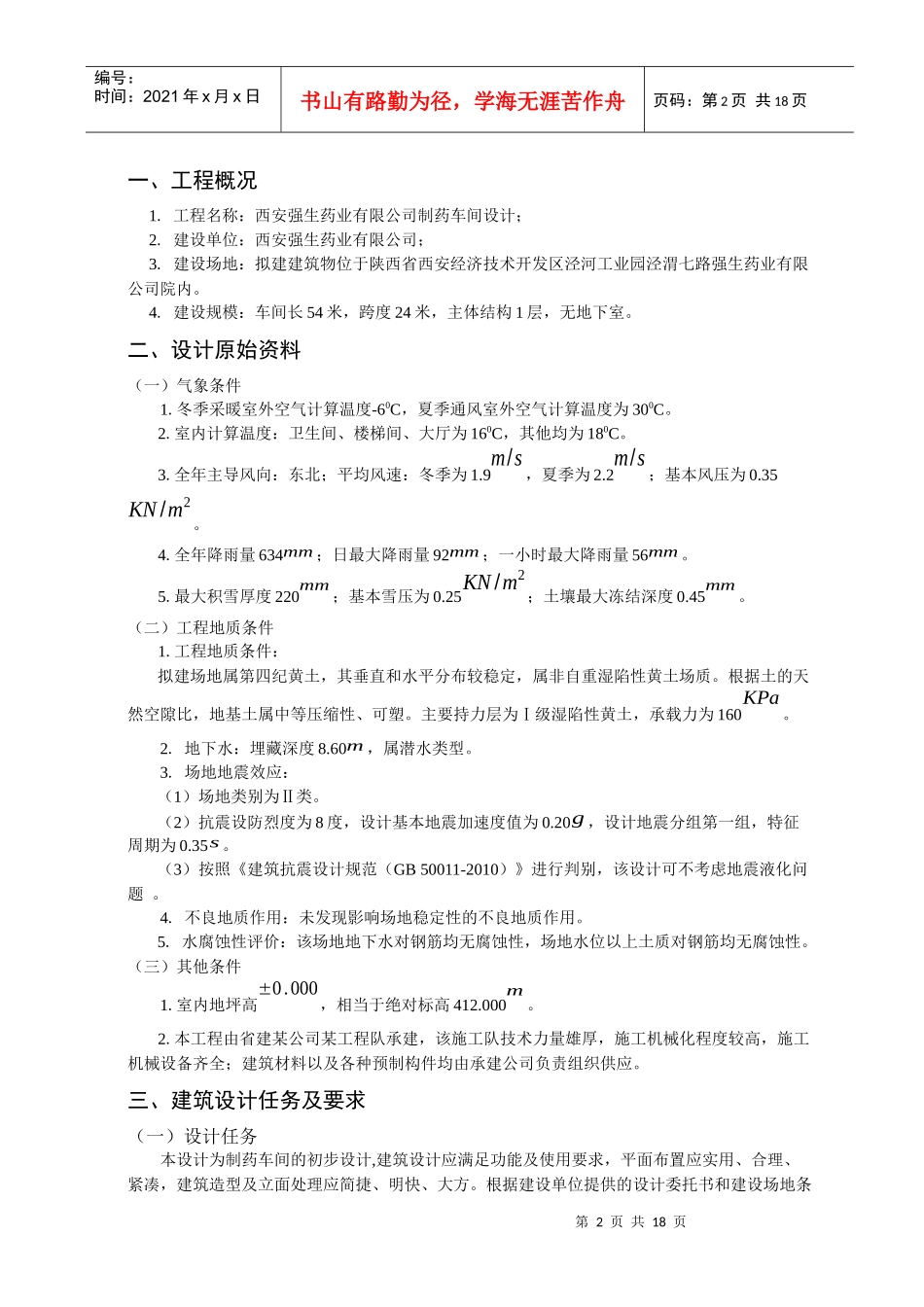

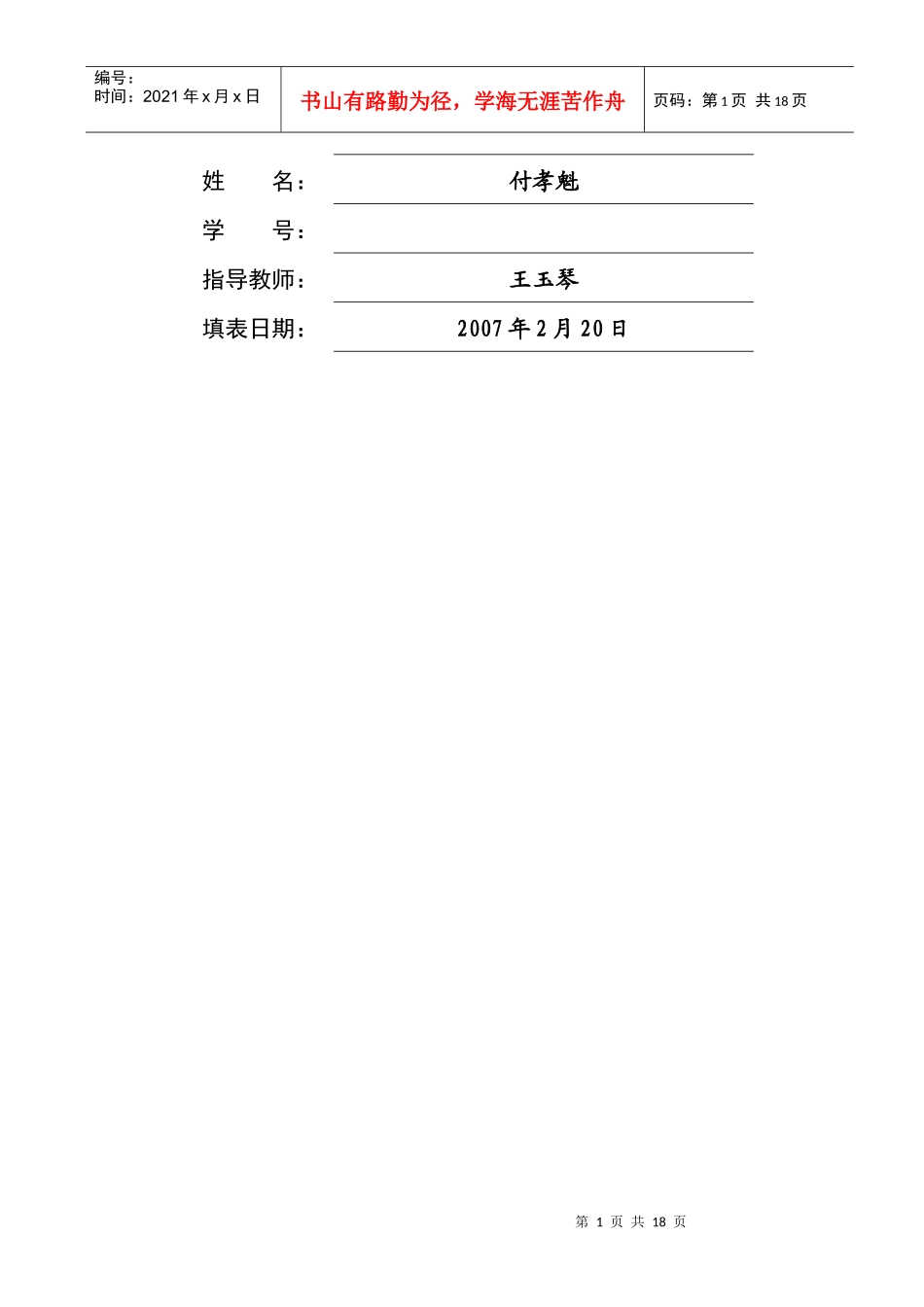

第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共18页陕西理工学院毕业设计（论文）任务书题目：西安强生药业有限公司制药车间设计院（系）：土木工程与建筑系专业：土木工程第1页共18页第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页姓名：付孝魁学号：指导教师：王玉琴填表日期：2007年2月20日第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、工程概况1.工程名称：西安强生药业有限公司制药车间设计；2.建设单位：西安强生药业有限公司；3.建设场地：拟建建筑物位于陕西省西安经济技术开发区泾河工业园泾渭七路强生药业有限公司院内。4.建设规模：车间长54米，跨度24米，主体结构1层，无地下室。二、设计原始资料（一）气象条件1.冬季采暖室外空气计算温度-60C，夏季通风室外空气计算温度为300C。2.室内计算温度：卫生间、楼梯间、大厅为160C，其他均为180C。3.全年主导风向：东北；平均风速：冬季为1.9m/s，夏季为2.2m/s；基本风压为0.35KN/m2。4.全年降雨量634mm；日最大降雨量92mm；一小时最大降雨量56mm。5.最大积雪厚度220mm；基本雪压为0.25KN/m2；土壤最大冻结深度0.45mm。（二）工程地质条件1.工程地质条件：拟建场地属第四纪黄土，其垂直和水平分布较稳定，属非自重湿陷性黄土场质。根据土的天然空隙比，地基土属中等压缩性、可塑。主要持力层为Ⅰ级湿陷性黄土，承载力为160KPa。2.地下水：埋藏深度8.60m，属潜水类型。3.场地地震效应：（1）场地类别为Ⅱ类。（2）抗震设防烈度为8度，设计基本地震加速度值为0.20g，设计地震分组第一组，特征周期为0.35s。（3）按照《建筑抗震设计规范（GB50011-2010）》进行判别，该设计可不考虑地震液化问题。4.不良地质作用：未发现影响场地稳定性的不良地质作用。5.水腐蚀性评价：该场地地下水对钢筋均无腐蚀性，场地水位以上土质对钢筋均无腐蚀性。（三）其他条件1.室内地坪高±0.000，相当于绝对标高412.000m。2.本工程由省建某公司某工程队承建，该施工队技术力量雄厚，施工机械化程度较高，施工机械设备齐全；建筑材料以及各种预制构件均由承建公司负责组织供应。三、建筑设计任务及要求（一）设计任务本设计为制药车间的初步设计,建筑设计应满足功能及使用要求，平面布置应实用、合理、紧凑，建筑造型及立面处理应简捷、明快、大方。根据建设单位提供的设计委托书和建设场地条第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页件，完成建筑总平面设计，平面、剖面及立面设计。此制药车间长54，宽度24，边柱顶标高8.0，屋面排水坡度为1：15。要求建筑物沿纵向设檐沟，不考虑冬季及雨季施工。根据生产要求需设置生产及办公辅助用房，主要包括：原辅料房、原辅料暂存室、器具清洁室、制胶室、涂胶室、切胶室、烘胶室、称配室、加热室、包料室、内包室、外包材标签室、实验室、成品室、消毒室、空调机房、水处理室、雨具存放室、办公室、男／女更衣室及洗手间等。（二）设计要求1．总平面设计：合理布置建筑主、次入口；解决好人流、车流关系；尽可能考虑室外停车；满足建筑物防火间距及消防通道要求。2．平面设计：合理确定平面柱网尺寸；布置房间；满足室内采光、通风要求。3．剖面设计：确定合理层高；给出楼（地）面、屋面、墙身工程做法。4．立面设计：建筑风格、造型应富有创意，有时代感。（三）设计成果1．底层平面图：比例1:100。2．标准层平面图：比例1:100-1:200。3．立面图：包括正立面和侧立面图(比例1：100)。4．剖面图：比例1:100。5．构造详图：不少于5个，其中要求檐口和屋脊构造详图必做。6．建筑设计说明书。(建筑设计说明书的内容：设计任务简介；平面、立面、剖面设计说明；构造设计，墙体材料以及承重结构的选择等。）其中，建筑设计方案应达到初步设计深度，构造详图达到施工图深度。四、结构设计任务及要求（一）设计任务根据建筑设计方案及设计原始资料，选择结构体系，布置结构构件，进行结构内力分析，确定构件尺寸，完成...
