注塑常用原料的性能及加工工艺特点VIP免费

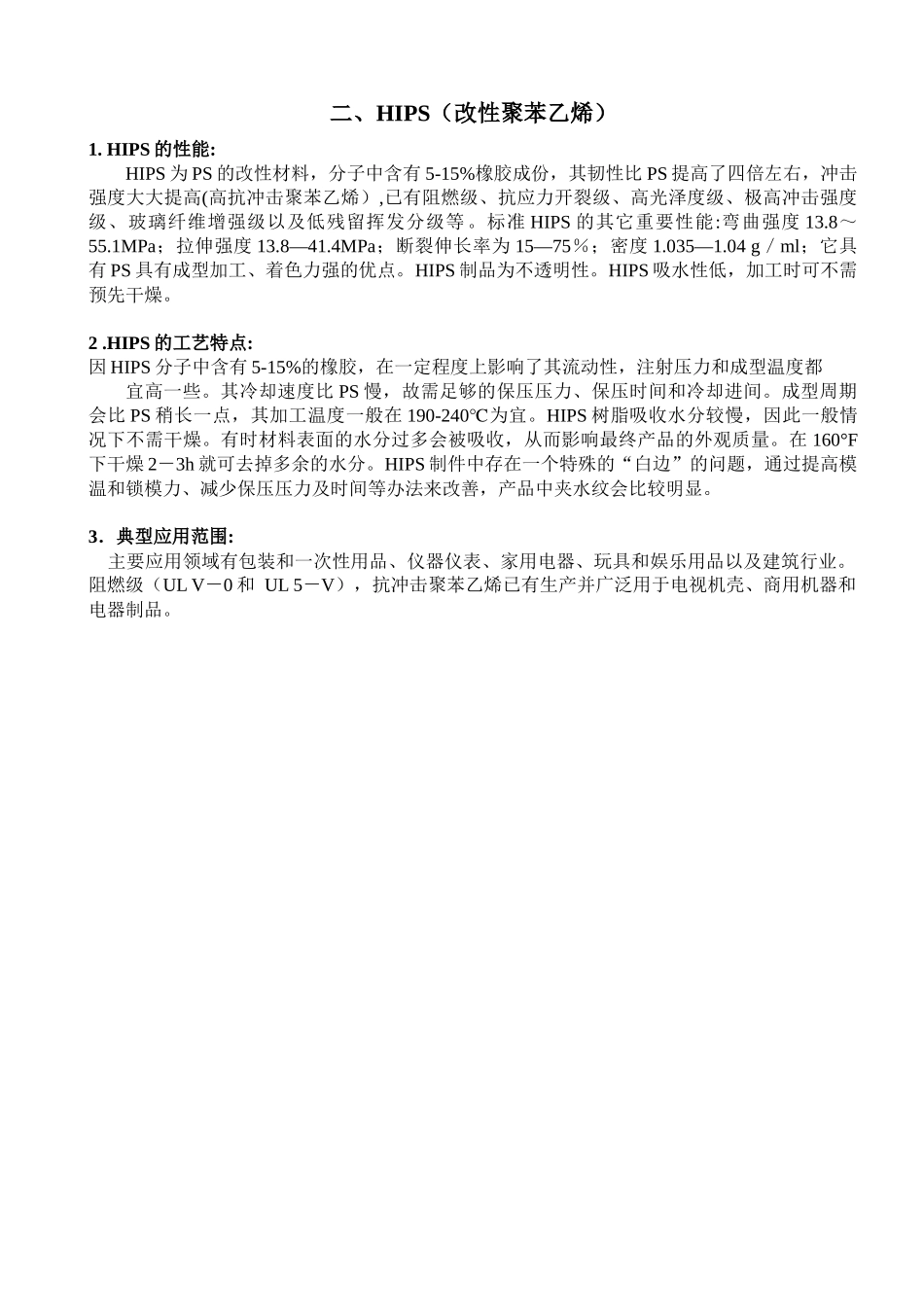

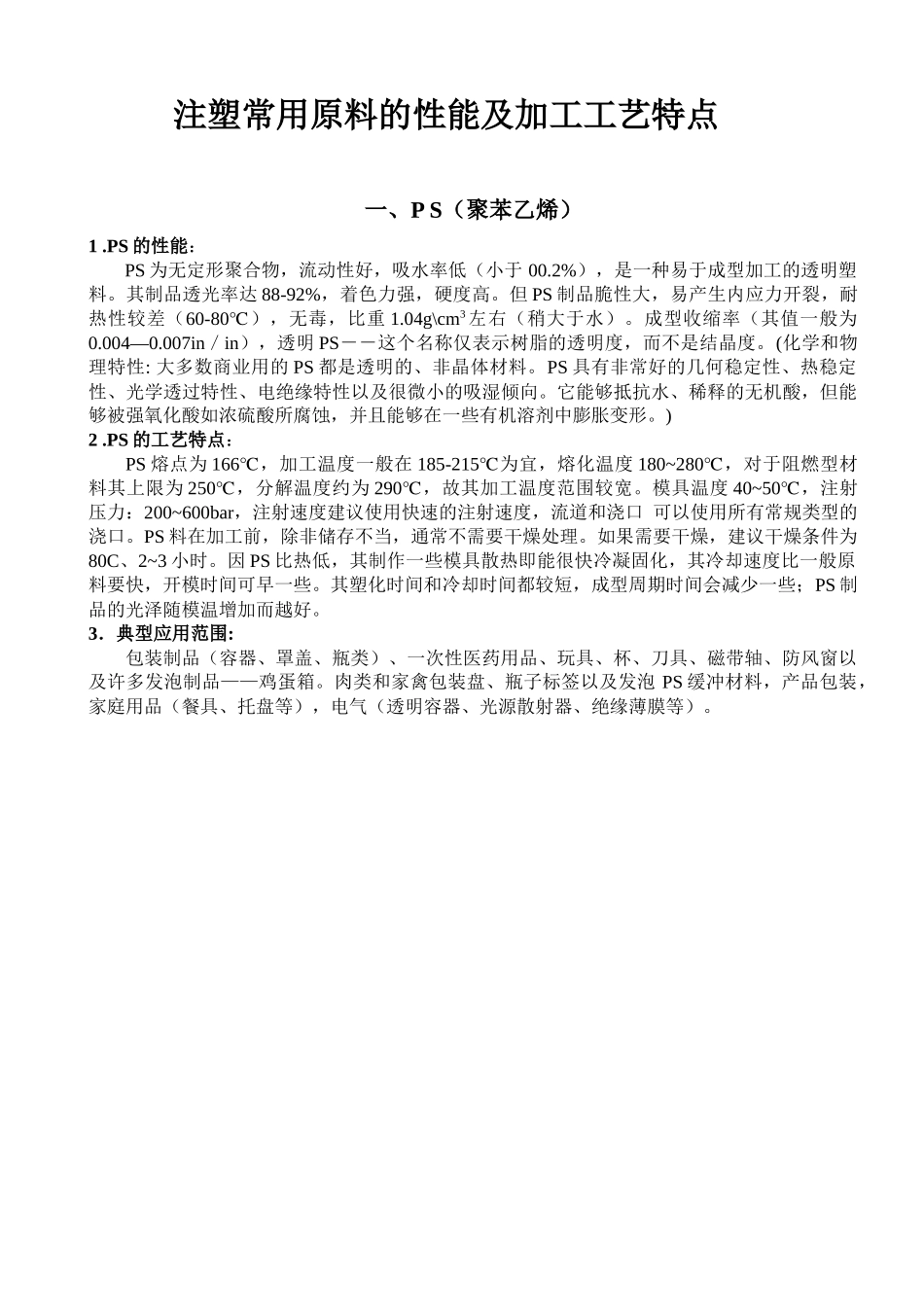

注塑常用原料的性能及加工工艺特点一、PS（聚苯乙烯）1.PS的性能：PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。其制品透光率达88-92%，着色力强，硬度高。但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。成型收缩率（其值一般为0.004—0.007in／in），透明PS－－这个名称仅表示树脂的透明度，而不是结晶度。(化学和物理特性:大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。)2.PS的工艺特点：PS熔点为166℃，加工温度一般在185-215℃为宜，熔化温度180~280℃，对于阻燃型材料其上限为250℃，分解温度约为290℃，故其加工温度范围较宽。模具温度40~50℃，注射压力：200~600bar，注射速度建议使用快速的注射速度，流道和浇口可以使用所有常规类型的浇口。PS料在加工前，除非储存不当，通常不需要干燥处理。如果需要干燥，建议干燥条件为80C、2~3小时。因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。3．典型应用范围:包装制品（容器、罩盖、瓶类）、一次性医药用品、玩具、杯、刀具、磁带轴、防风窗以及许多发泡制品——鸡蛋箱。肉类和家禽包装盘、瓶子标签以及发泡PS缓冲材料，产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。二、HIPS（改性聚苯乙烯）1.HIPS的性能:HIPS为PS的改性材料，分子中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯）,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。标准HIPS的其它重要性能:弯曲强度13.8～55.1MPa；拉伸强度13.8—41.4MPa；断裂伸长率为15—75％；密度1.035—1.04g／ml；它具有PS具有成型加工、着色力强的优点。HIPS制品为不透明性。HIPS吸水性低，加工时可不需预先干燥。2.HIPS的工艺特点:因HIPS分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。HIPS树脂吸收水分较慢，因此一般情况下不需干燥。有时材料表面的水分过多会被吸收，从而影响最终产品的外观质量。在160°F下干燥2－3h就可去掉多余的水分。HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改善，产品中夹水纹会比较明显。3．典型应用范围:主要应用领域有包装和一次性用品、仪器仪表、家用电器、玩具和娱乐用品以及建筑行业。阻燃级（ULV－0和UL5－V），抗冲击聚苯乙烯已有生产并广泛用于电视机壳、商用机器和电器制品。三、SA（SAN--苯乙烯-丙烯睛共聚体/大力胶）1.SA的性能:化学和物理特性:SA是一种坚硬、透明的材料,不易产生内应力开裂。透明度很高，其软化温度和抗冲击强度比PS高。苯乙烯成份使SA坚硬、透明并易于加工；丙烯腈成份使SA具有化学稳定性和热稳定性。SA具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。SA中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。SA的维卡软化温度约为110℃。载荷下挠曲变形温度约为100C,SA的收缩率约为0.3~0.7%。2.SA的工艺特点:SA的加工温度一般在200-250℃为宜。该料易吸湿，加工前需干燥一小时以上，其流动性比PS稍差一点，故注射压力亦略高一些(注射压力：350~1300bar),注射速度：建议使用高速注射。模温控制在45-75℃较好。干燥处理：如果储存不适当，SA有一些吸湿特性。建议的干燥条件为80℃、2~4小时。熔化温度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化温度。对于增强型材料，模具温度不要超过60℃。冷却系统必须很好地进行设计，...
