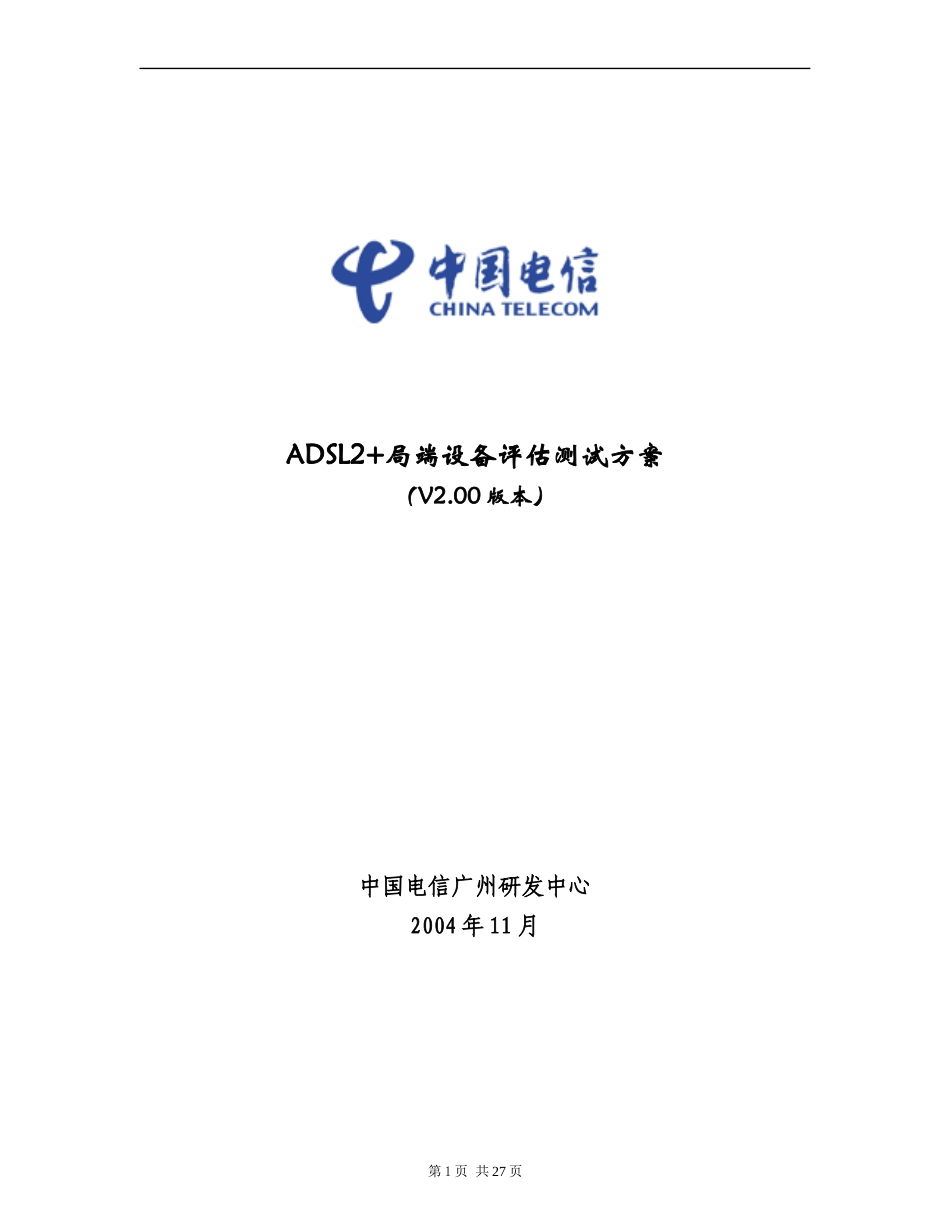

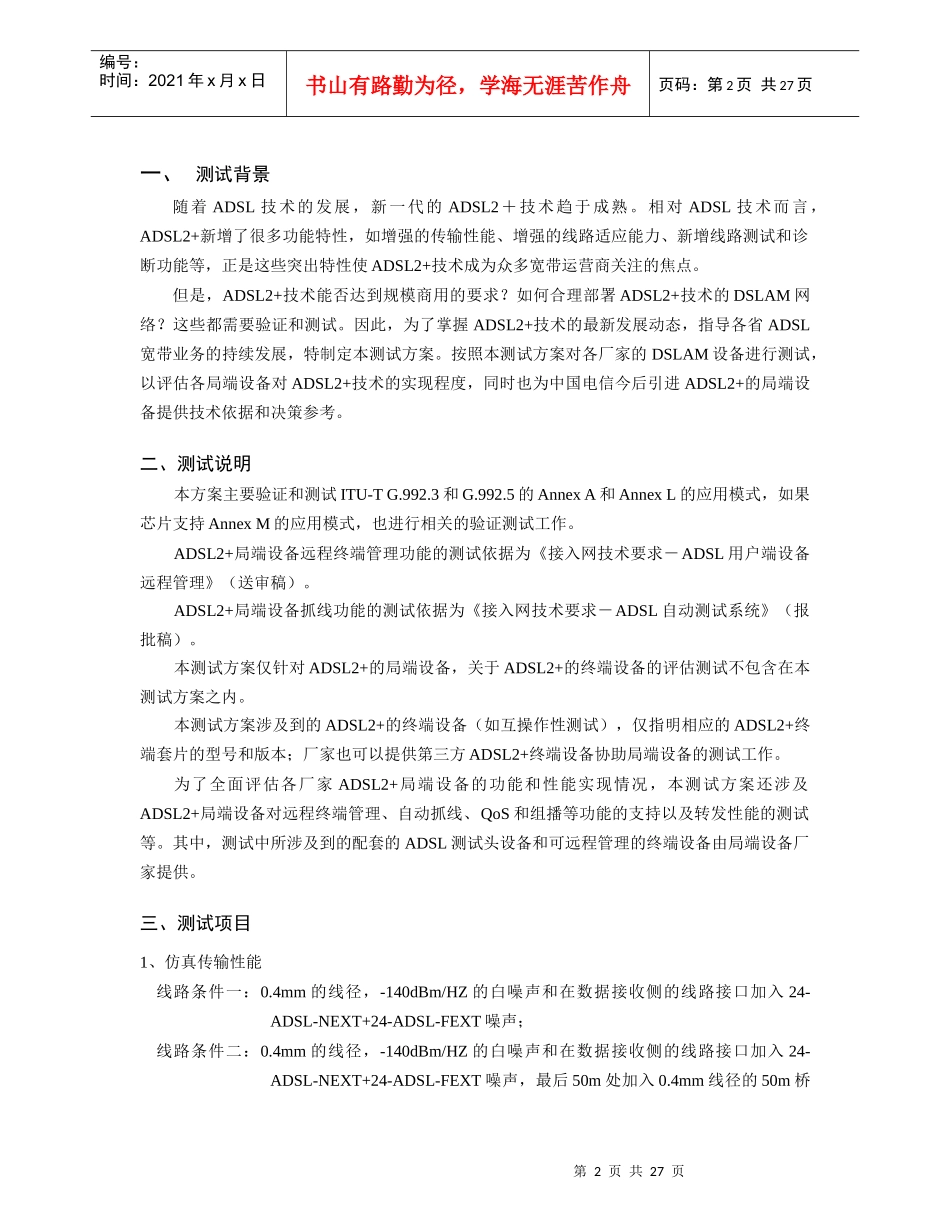

ADSL2+局端设备评估测试方案（V2.00版本）中国电信广州研发中心2004年11月第1页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页一、测试背景随着ADSL技术的发展，新一代的ADSL2＋技术趋于成熟。相对ADSL技术而言，ADSL2+新增了很多功能特性，如增强的传输性能、增强的线路适应能力、新增线路测试和诊断功能等，正是这些突出特性使ADSL2+技术成为众多宽带运营商关注的焦点。但是，ADSL2+技术能否达到规模商用的要求？如何合理部署ADSL2+技术的DSLAM网络？这些都需要验证和测试。因此，为了掌握ADSL2+技术的最新发展动态，指导各省ADSL宽带业务的持续发展，特制定本测试方案。按照本测试方案对各厂家的DSLAM设备进行测试，以评估各局端设备对ADSL2+技术的实现程度，同时也为中国电信今后引进ADSL2+的局端设备提供技术依据和决策参考。二、测试说明本方案主要验证和测试ITU-TG.992.3和G.992.5的AnnexA和AnnexL的应用模式，如果芯片支持AnnexM的应用模式，也进行相关的验证测试工作。ADSL2+局端设备远程终端管理功能的测试依据为《接入网技术要求－ADSL用户端设备远程管理》（送审稿）。ADSL2+局端设备抓线功能的测试依据为《接入网技术要求－ADSL自动测试系统》（报批稿）。本测试方案仅针对ADSL2+的局端设备，关于ADSL2+的终端设备的评估测试不包含在本测试方案之内。本测试方案涉及到的ADSL2+的终端设备（如互操作性测试），仅指明相应的ADSL2+终端套片的型号和版本；厂家也可以提供第三方ADSL2+终端设备协助局端设备的测试工作。为了全面评估各厂家ADSL2+局端设备的功能和性能实现情况，本测试方案还涉及ADSL2+局端设备对远程终端管理、自动抓线、QoS和组播等功能的支持以及转发性能的测试等。其中，测试中所涉及到的配套的ADSL测试头设备和可远程管理的终端设备由局端设备厂家提供。三、测试项目1、仿真传输性能线路条件一：0.4mm的线径，-140dBm/HZ的白噪声和在数据接收侧的线路接口加入24-ADSL-NEXT+24-ADSL-FEXT噪声；线路条件二：0.4mm的线径，-140dBm/HZ的白噪声和在数据接收侧的线路接口加入24-ADSL-NEXT+24-ADSL-FEXT噪声，最后50m处加入0.4mm线径的50m桥第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页接抽头（仅进行第3项测试）；（1）局端为ADSL2+，用户端为ADSL2+情况下的最大上下行带宽测试，并记录可传输的最远距离；（2）局端为ADSL2+，用户端为ADSL2+和ADSL情况下的最长传输距离测试；并记录上下行带宽大小；（3）局端为ADSL2+，用户端为ADSL2+和ADSL情况下的特定距离（500m、1km、2km、3km、4km、5km、6km、7km）条件下的上下行带宽测试；（4）局端为ADSL2+，用户端为ADSL2+和ADSL情况下的典型传输速率条件下的传输距离测试。(说明：如果局端为ADSL2+，用户端为ADSL的情况下，其传输性能与普通的ADSL相同，则不进行这种情况的传输性能的测试。)2、在0.4mm，-140dBm/HZ的白噪声线路条件下，局端ADSL2+对ADSL2和ADSL的兼容性；（1）终端为ADSL，G.DMT、T1.413、Multimode三种情况下与局端的互通；（2）终端设置为ADSL2，5公里传输距离条件下的传输速率及频谱情况；（3）终端设置为ADSL2+，2公里传输距离条件下的传输速率及频谱情况。3、ADSL2+业务测试；包括2和5公里传输距离的快速信道和交织信道两种模式下的FTP下载、视频点播业务。4、ADSL2+新特性测试：1bit调制单端和双端线路测试功能功率管理特性测试在线重配置特性支持以4Kbps步长为粒度建立连接子通道（Tone）禁止快速启动功能（如果支持，测试）多延迟通道特性（如果支持，测试）多线对绑定特性（如果支持，测试）5、ADSL2+网管功能测试；6、ADSL2+对READSL2模式（AnnexL）的支持：0.4mm，-140dBm/Hz的白噪声线路条件下，测试在1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离条件下的传输速率及频谱情况。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页7、ADSL2+的AnnexL模式与ADSL混合传输情况下的性能测试；8、在0.4mm，-140dBm/Hz的白噪声线...
