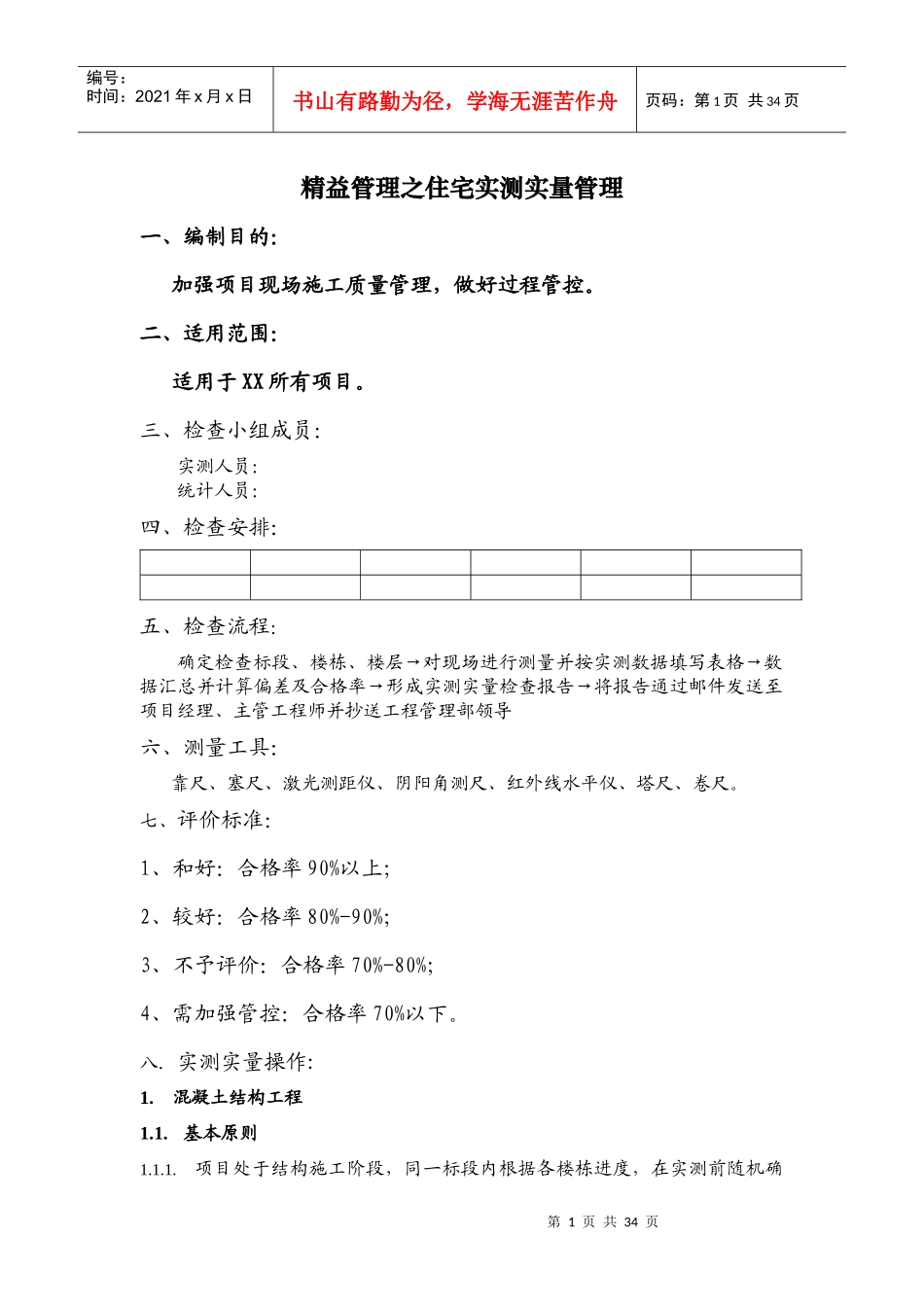

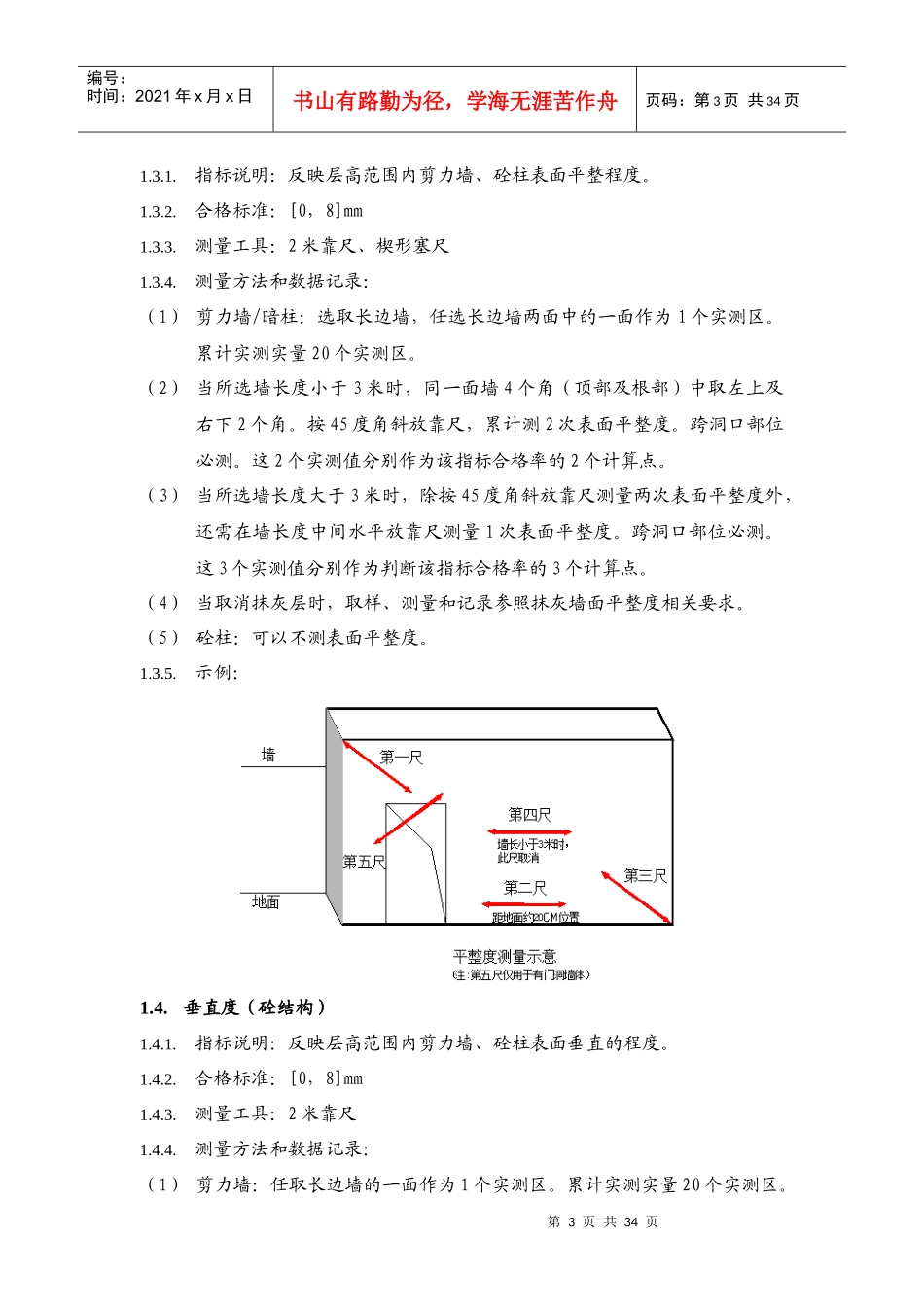

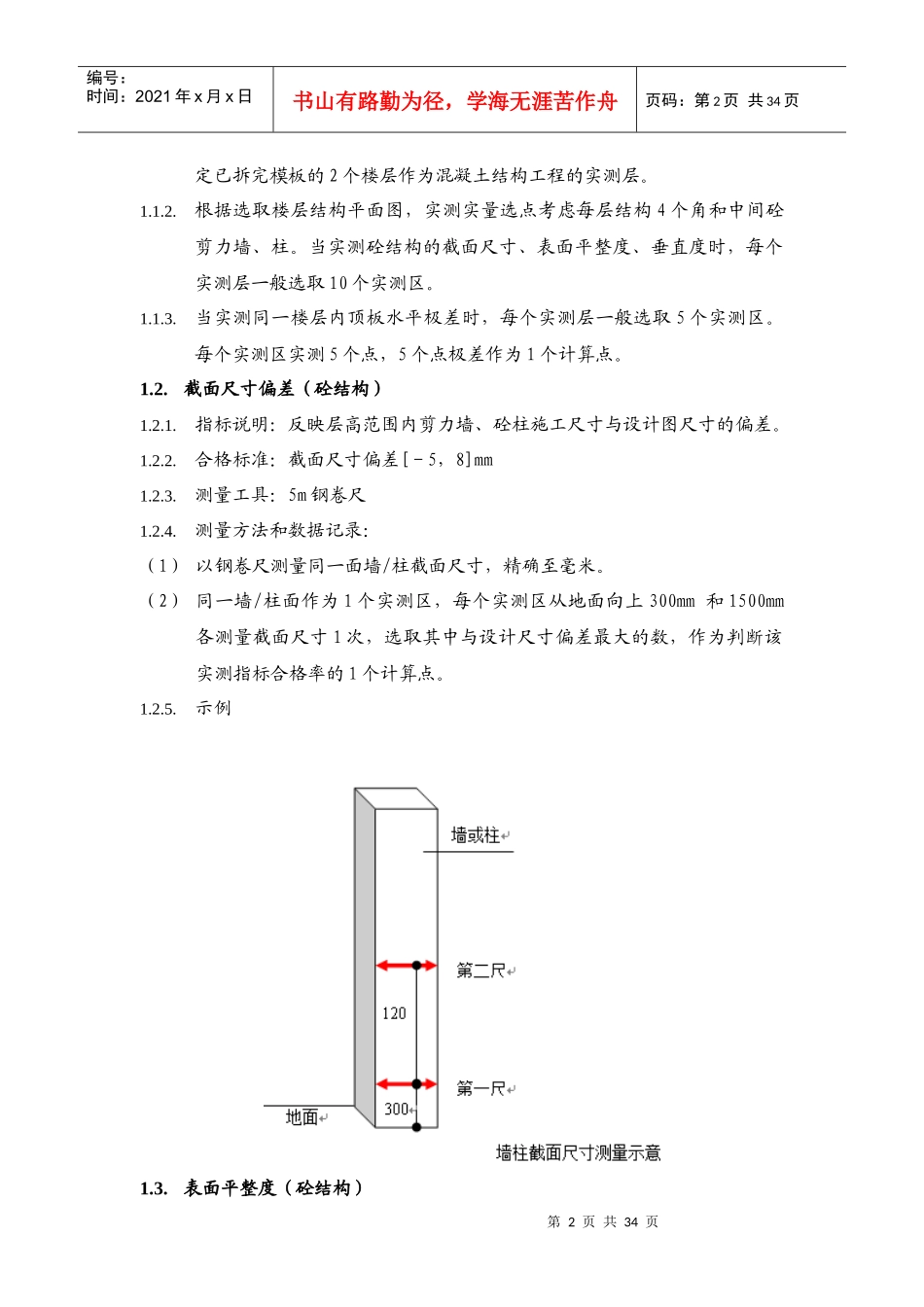

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页精益管理之住宅实测实量管理一、编制目的：加强项目现场施工质量管理，做好过程管控。二、适用范围：适用于XX所有项目。三、检查小组成员：实测人员：统计人员：四、检查安排：五、检查流程：确定检查标段、楼栋、楼层→对现场进行测量并按实测数据填写表格→数据汇总并计算偏差及合格率→形成实测实量检查报告→将报告通过邮件发送至项目经理、主管工程师并抄送工程管理部领导六、测量工具：靠尺、塞尺、激光测距仪、阴阳角测尺、红外线水平仪、塔尺、卷尺。七、评价标准：1、和好：合格率90%以上；2、较好：合格率80%-90%；3、不予评价：合格率70%-80%；4、需加强管控：合格率70%以下。八.实测实量操作:1.混凝土结构工程1.1.基本原则1.1.1.项目处于结构施工阶段，同一标段内根据各楼栋进度，在实测前随机确第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页定已拆完模板的2个楼层作为混凝土结构工程的实测层。1.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层一般选取10个实测区。1.1.3.当实测同一楼层内顶板水平极差时，每个实测层一般选取5个实测区。每个实测区实测5个点，5个点极差作为1个计算点。1.2.截面尺寸偏差（砼结构）1.2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。1.2.2.合格标准：截面尺寸偏差[－5，8]mm1.2.3.测量工具：5m钢卷尺1.2.4.测量方法和数据记录：（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。（2）同一墙/柱面作为1个实测区，每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。1.2.5.示例1.3.表面平整度（砼结构）第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页1.3.1.指标说明：反映层高范围内剪力墙、砼柱表面平整程度。1.3.2.合格标准：[0，8]mm1.3.3.测量工具：2米靠尺、楔形塞尺1.3.4.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。（4）当取消抹灰层时，取样、测量和记录参照抹灰墙面平整度相关要求。（5）砼柱：可以不测表面平整度。1.3.5.示例：1.4.垂直度（砼结构）1.4.1.指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。1.4.2.合格标准：[0，8]mm1.4.3.测量工具：2米靠尺1.4.4.测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。（3）当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这3个实测值分别作为判断该实测指标合格率的3个计算点。（4）砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位时各...
