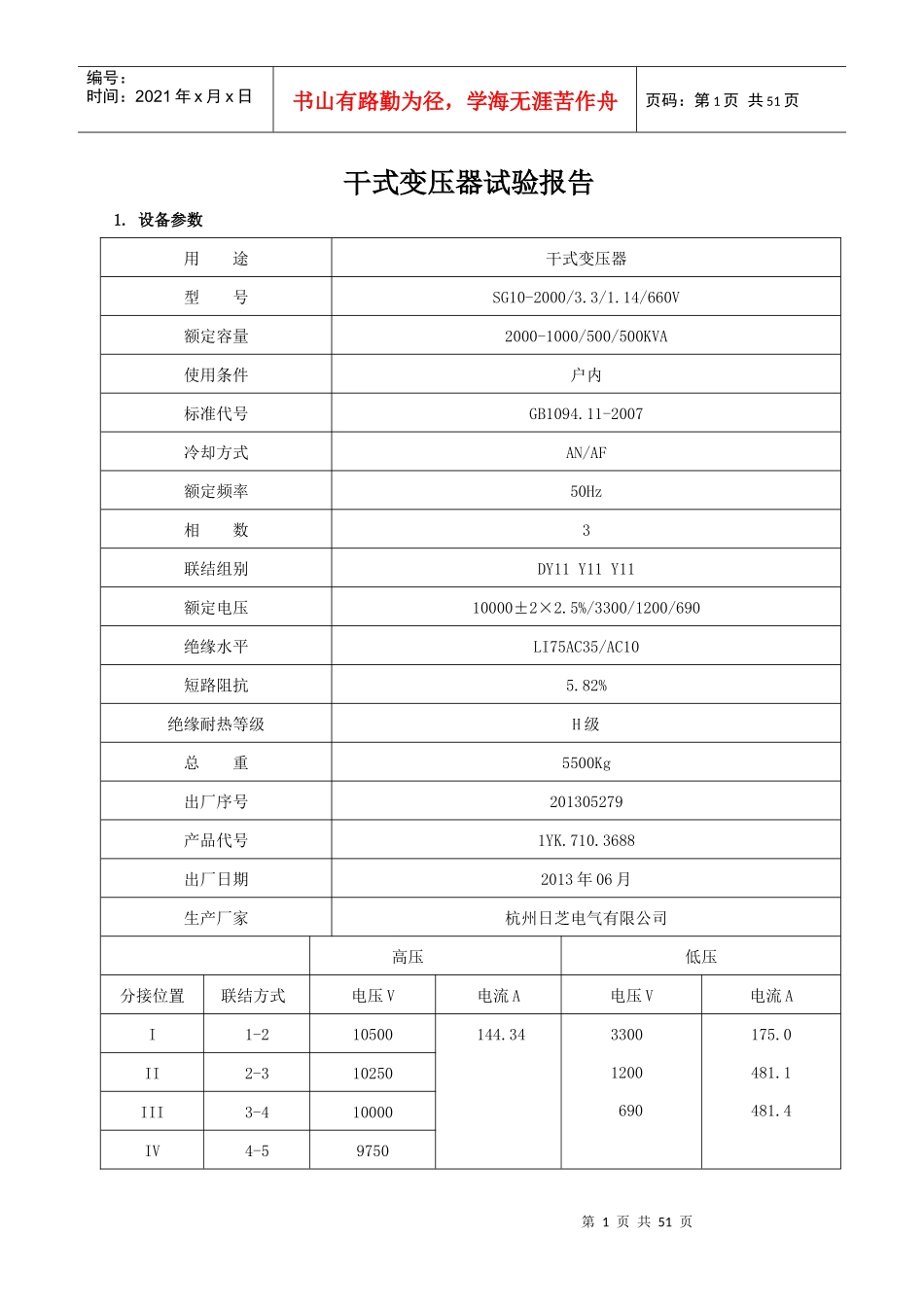

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页干式变压器试验报告1.设备参数用途干式变压器型号SG10-2000/3.3/1.14/660V额定容量2000-1000/500/500KVA使用条件户内标准代号GB1094.11-2007冷却方式AN/AF额定频率50Hz相数3联结组别DY11Y11Y11额定电压10000±2×2.5%/3300/1200/690绝缘水平LI75AC35/AC10短路阻抗5.82%绝缘耐热等级H级总重5500Kg出厂序号201305279产品代号1YK.710.3688出厂日期2013年06月生产厂家杭州日芝电气有限公司高压低压分接位置联结方式电压V电流A电压V电流AI1-210500144.3433001200690175.0481.1481.4II2-310250III3-410000IV4-59750第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页V5-695002.测量绕组的直流电阻试验条件温度:-9℃湿度:10%绕组分接实测值(Ω)ABBCCA误差%高压侧10.23890.23940.23960.29%20.23400.23450.23430.21%30.25210.25230.25260.06%40.22320.22350.22340.24%50.21350.21370.21340.23%低压侧aoboco误差3300V0.0032900.0032830.0032870.23%1200V0.0028630.0028660.0028680.26%690V0.0016340.0016270.0016310.17%使用仪器FTR-4020III变压器绕组直流电阻测试仪编号:2007093.检查所有分接头的变压比试验要求1.6MVA及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%；分接位置计算变比实际测量变比实际测量误差（%）AB/abBC/bcCA/caAB/abBC/bcCA/ca127.527.56227.60627.5780.23%0.39%0.28%226.87526.90226.91526.9070.10%0.15%0.12%326.2526.23226.27926.248-0.07%0.11%-0.01%425.62525.57225.59125.574-0.21%-0.13%-0.20%52524.89524.88924.935-0.42%-0.45%-0.26%4.测量绕组的绝缘电阻和吸收比第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页试验条件温度:-9℃湿度:10%被试绕组绝缘电阻（MΩ）吸收比R15″R60″R60″/R15″高压对低压及地13000210001.61低压对高压及地12000180001.50高压、低压对地15000230001.53使用仪器TIN7D兆欧表(2500V)编号：0620007备注测量时，被试绕组加压，非被试绕组短路接地5.变压器交流耐压试验试验条件温度:14℃湿度30%测量线圈试验电压(KV)试验时间(S)试验结论高压绕组对低压绕组及地2460合格低压绕组对高压绕组及地2.560合格使用仪器FVTQ-10/100充气式试验变压器6.试验结论:合格试验人员:审核:试验地点：中转库配电室试验单位:山东公信安全科技有限公司试验日期:2013年12月17日第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页10KV电力电缆试验报告一、铭牌参数温度：-9℃湿度:10%试验内容直流耐压及相位检查电缆型号ZRC--YJV22-8.7/15KV3×120mm2长度15M电缆（起点→终点）试验变压器电源柜→多电源干式变压器生产厂家沈一线缆有限公司相位检查正确二、绝缘电阻测量、直流耐压及泄露电流试验：U是最高直流试验电压，10KV电缆为34.8KV，试验时间为15min.相别绝缘电阻（MΩ）0.25U下1分钟泄露电流（μA）0.50U下1分钟泄露电流（μA）0.75U下1分钟泄露电流（μA）1.00U下1分钟泄露电流（μA）1.00U下15分钟泄露电流（μA）A20000+12495B20000+02524C20000+13237使用仪表、仪器序号名称型号编号1直流高压发生器FVG-300/525031232兆欧表TIN7D20050333福路克万用表F17B\三、试验结论：合格第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页试验人员：审核:试验地点：中转库配电室试验单位：山东公信安全科技有限公司试验时间：2013.12.1710KV户内真空断路器试验报告1.设备参数用途10KV电源进线柜装设位置10KV室型号ISM-12-630A-25KA质量112kg额定电压12kv额定电流630A额定雷电冲击耐受电压75KV额定短路开断电流25KA额定频率50Hz额定短时耐受电流25KA电机电压AC220V额定操作顺序0-0.3S-CO-15S-CO分合闸装置电压AC220V制造日期20132.测量绝缘电阻温度：-9℃相别A相B相C相绝缘电阻（MΩ）20000+20000+20000+使用仪器TIN7D兆欧表3.测量...
