环氧胺固化剂的种类及其特点VIP免费

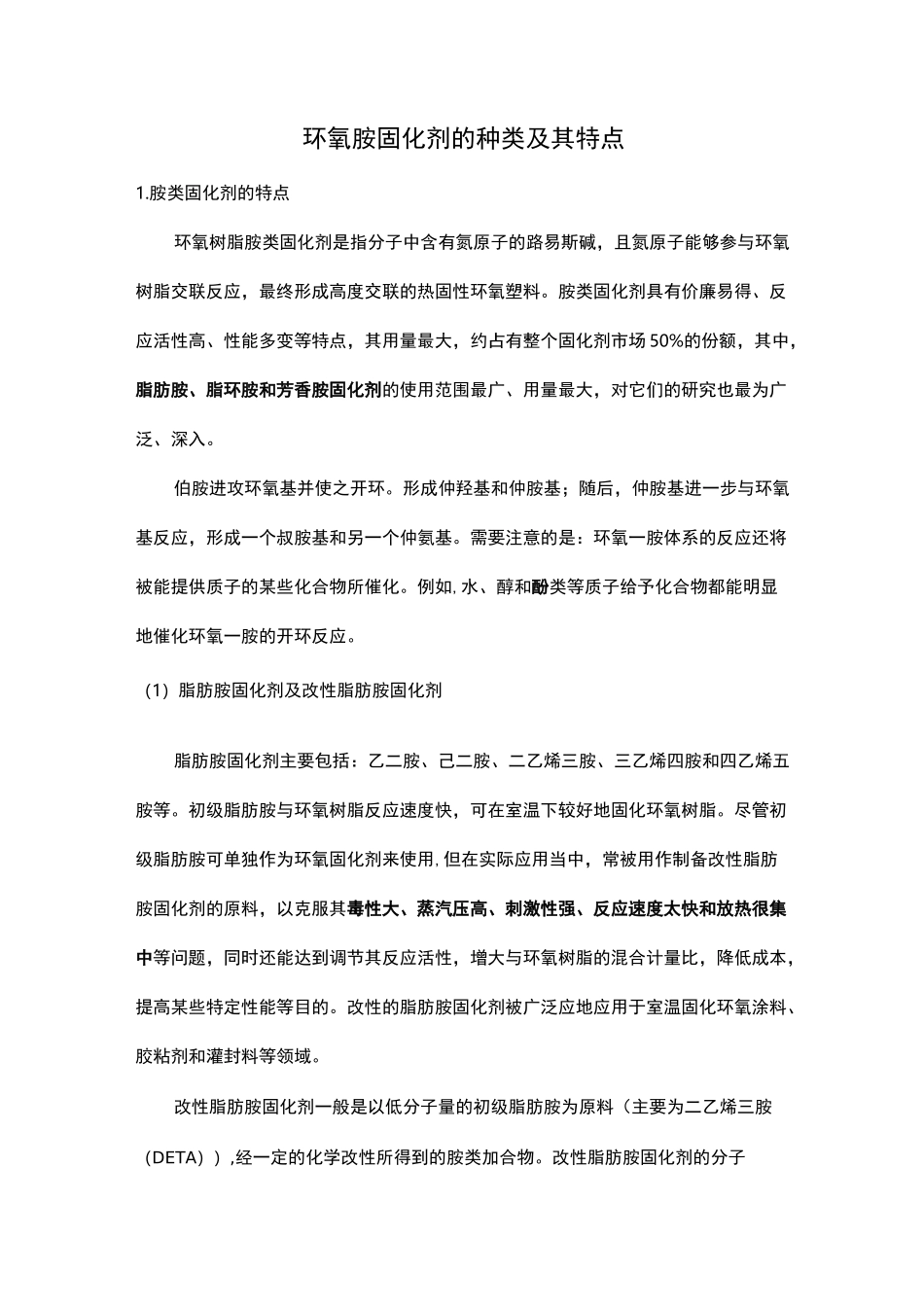

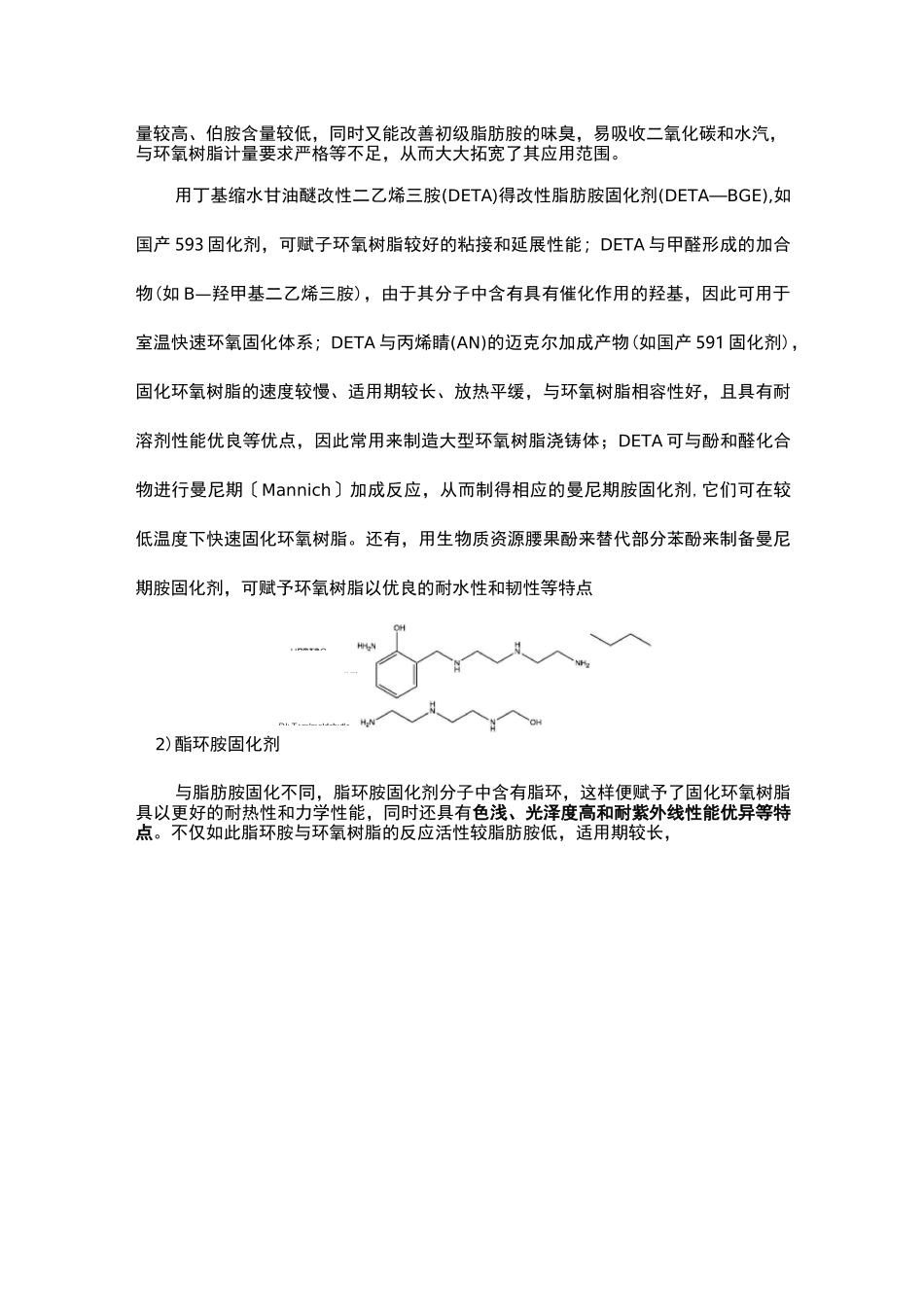

环氧胺固化剂的种类及其特点1.胺类固化剂的特点环氧树脂胺类固化剂是指分子中含有氮原子的路易斯碱，且氮原子能够参与环氧树脂交联反应，最终形成高度交联的热固性环氧塑料。胺类固化剂具有价廉易得、反应活性高、性能多变等特点，其用量最大，约占有整个固化剂市场50%的份额，其中，脂肪胺、脂环胺和芳香胺固化剂的使用范围最广、用量最大，对它们的研究也最为广泛、深入。伯胺进攻环氧基并使之开环。形成仲羟基和仲胺基；随后，仲胺基进一步与环氧基反应，形成一个叔胺基和另一个仲氨基。需要注意的是：环氧一胺体系的反应还将被能提供质子的某些化合物所催化。例如,水、醇和酚类等质子给予化合物都能明显地催化环氧一胺的开环反应。（1）脂肪胺固化剂及改性脂肪胺固化剂脂肪胺固化剂主要包括：乙二胺、己二胺、二乙烯三胺、三乙烯四胺和四乙烯五胺等。初级脂肪胺与环氧树脂反应速度快，可在室温下较好地固化环氧树脂。尽管初级脂肪胺可单独作为环氧固化剂来使用,但在实际应用当中，常被用作制备改性脂肪胺固化剂的原料，以克服其毒性大、蒸汽压高、刺激性强、反应速度太快和放热很集中等问题，同时还能达到调节其反应活性，增大与环氧树脂的混合计量比，降低成本，提高某些特定性能等目的。改性的脂肪胺固化剂被广泛应地应用于室温固化环氧涂料、胶粘剂和灌封料等领域。改性脂肪胺固化剂一般是以低分子量的初级脂肪胺为原料（主要为二乙烯三胺（DETA））,经一定的化学改性所得到的胺类加合物。改性脂肪胺固化剂的分子aiiidiKPBTA-UETABGDILTArnimaldchytic量较高、伯胺含量较低，同时又能改善初级脂肪胺的味臭，易吸收二氧化碳和水汽，与环氧树脂计量要求严格等不足，从而大大拓宽了其应用范围。用丁基缩水甘油醚改性二乙烯三胺(DETA)得改性脂肪胺固化剂(DETA—BGE),如国产593固化剂，可赋子环氧树脂较好的粘接和延展性能；DETA与甲醛形成的加合物(如B—羟甲基二乙烯三胺)，由于其分子中含有具有催化作用的羟基，因此可用于室温快速环氧固化体系；DETA与丙烯睛(AN)的迈克尔加成产物(如国产591固化剂)，固化环氧树脂的速度较慢、适用期较长、放热平缓，与环氧树脂相容性好，且具有耐溶剂性能优良等优点，因此常用来制造大型环氧树脂浇铸体；DETA可与酚和醛化合物进行曼尼期〔Mannich〕加成反应，从而制得相应的曼尼期胺固化剂,它们可在较低温度下快速固化环氧树脂。还有，用生物质资源腰果酚来替代部分苯酚来制备曼尼期胺固化剂，可赋予环氧树脂以优良的耐水性和韧性等特点2)酯环胺固化剂与脂肪胺固化不同，脂环胺固化剂分子中含有脂环，这样便赋予了固化环氧树脂具以更好的耐热性和力学性能，同时还具有色浅、光泽度高和耐紫外线性能优异等特点。不仅如此脂环胺与环氧树脂的反应活性较脂肪胺低，适用期较长，1,3—双(氨甲基)环己烷(1,3—BAC)在它所固化的环氧树脂网络中含有N一AEP分子既含有伯胺基又含有仲胺基较多聚醚，故其耐冲击性能较好。但较难在室温下较充分地固化环氧树脂，常需升温后固化异氟尔酮二胺IPDIPD分子中含有一个与脂肪链相连的伯胺基和一个与脂环相连的伯胺基，前者的反应活性较高，而后者的则较弱。因此,PD固化环氧体系在B—阶段(凝胶发生之前的玻璃态)，具有良好的工艺性能，而在较高的反应温度下，又能快速完成固化。不仅如此，它也是在低温高湿度条件下使用的性能较理想的固化剂。孟烷二胺(MBA)1,3—BAC能常温固化环氧树脂，耐热性、耐水性和耐化学药品性能都非常优异,且体系的粘度低、工艺性也较好。临二胺基环己烷(DCH)DCH是由两种顺反异构体构成而它们与环氧树脂的反应活性也有所差别.4,4'一二氨基二环六次甲基甲烷(PACM)IPN一胺乙基哌嗪(N—PACM也存在顺反异构体，但活性并无明显差别，工艺性良好、固化环氧树脂的耐溶剂性、电性能和力学性能也都非常优异。(3)芳香胺固化剂与脂肪胺和脂环胺固化剂相比，芳香胺固化剂能赋予环氧树脂以优异的综合性能尤其是耐热性、耐化学药品性和力学强度等。同时，芳香胺与环氧树脂反应活性较弱、凝胶时间长、无刺激性和挥发性等优点。然而，它们也存在反应热仍然较高、需高温后固化、熔点一般较高等问题,因此在室温...
