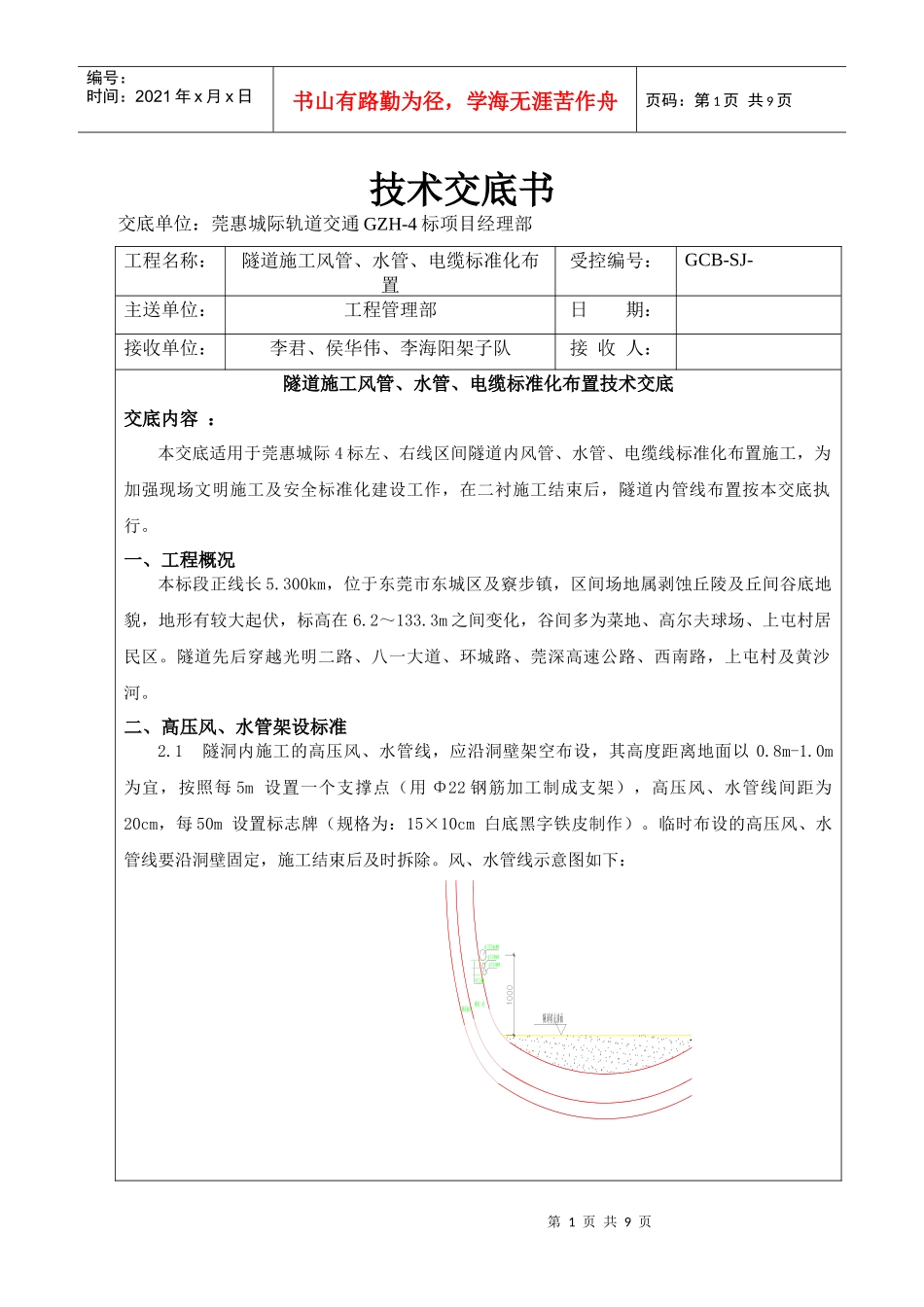

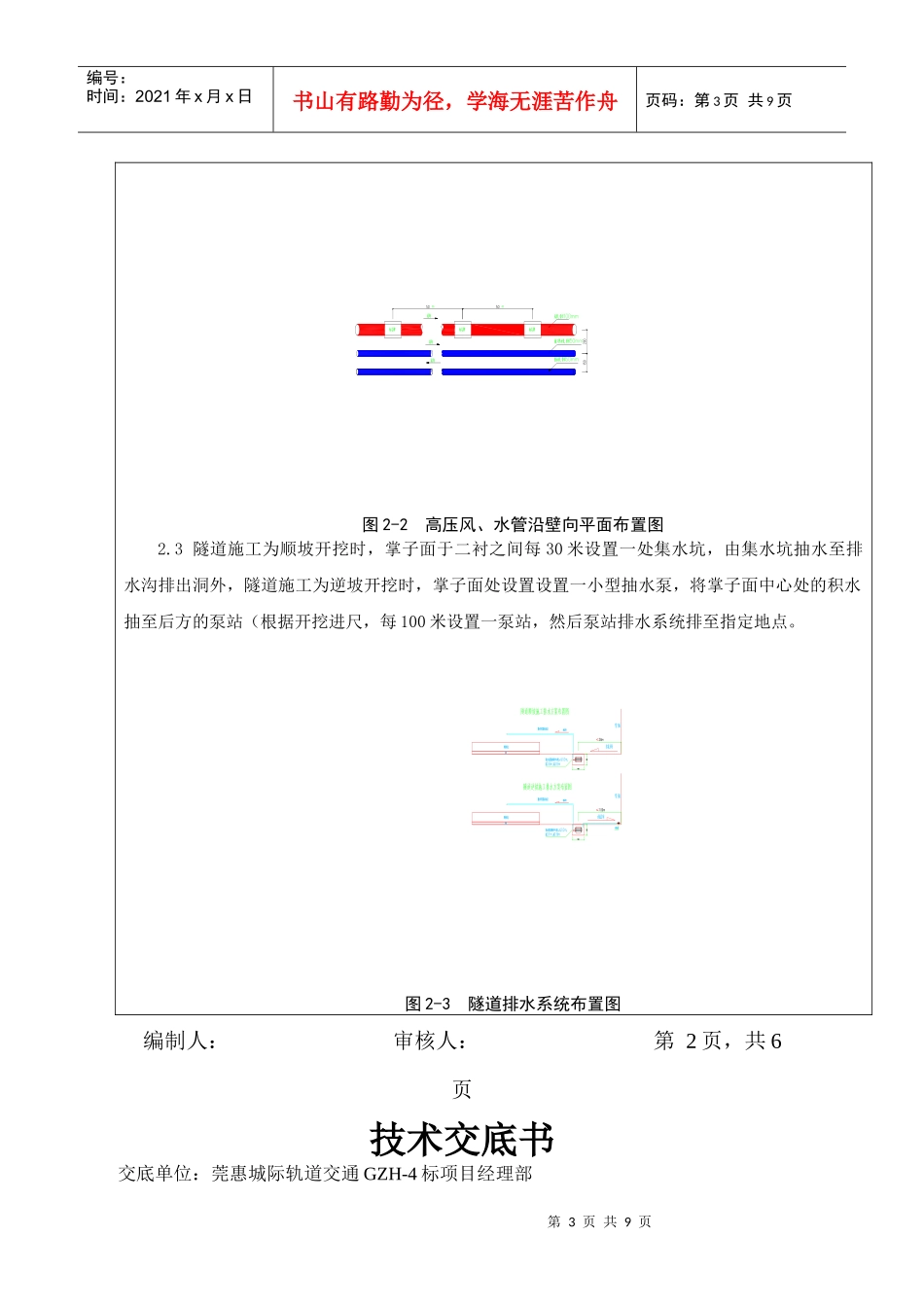

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页技术交底书交底单位：莞惠城际轨道交通GZH-4标项目经理部工程名称：隧道施工风管、水管、电缆标准化布置受控编号：GCB-SJ-主送单位：工程管理部日期：接收单位：李君、侯华伟、李海阳架子队接收人：隧道施工风管、水管、电缆标准化布置技术交底交底内容：本交底适用于莞惠城际4标左、右线区间隧道内风管、水管、电缆线标准化布置施工，为加强现场文明施工及安全标准化建设工作，在二衬施工结束后，隧道内管线布置按本交底执行。一、工程概况本标段正线长5.300km，位于东莞市东城区及竂步镇，区间场地属剥蚀丘陵及丘间谷底地貌，地形有较大起伏，标高在6.2～133.3m之间变化，谷间多为菜地、高尔夫球场、上屯村居民区。隧道先后穿越光明二路、八一大道、环城路、莞深高速公路、西南路，上屯村及黄沙河。二、高压风、水管架设标准2.1隧洞内施工的高压风、水管线，应沿洞壁架空布设，其高度距离地面以0.8m-1.0m为宜，按照每5m设置一个支撑点（用Φ22钢筋加工制成支架），高压风、水管线间距为20cm，每50m设置标志牌（规格为：15×10cm白底黑字铁皮制作）。临时布设的高压风、水管线要沿洞壁固定，施工结束后及时拆除。风、水管线示意图如下：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图2-1高压风、水管沿壁向断面布置图2.2高压风、水管道布设，要求平、顺、直，接头严密，安稳支牢，尽量少转弯，弯角成钝角。编制人：审核人：第1页，共6页技术交底书交底单位：莞惠城际轨道交通GZH-4标项目经理部工程名称：隧道施工风管、水管、电缆标准化布置受控编号：GCB-SJ-主送单位：工程管理部日期：接收单位：李君、侯华伟、李海阳架子队接收人：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图2-2高压风、水管沿壁向平面布置图2.3隧道施工为顺坡开挖时，掌子面于二衬之间每30米设置一处集水坑，由集水坑抽水至排水沟排出洞外，隧道施工为逆坡开挖时，掌子面处设置设置一小型抽水泵，将掌子面中心处的积水抽至后方的泵站（根据开挖进尺，每100米设置一泵站，然后泵站排水系统排至指定地点。图2-3隧道排水系统布置图编制人：审核人：第2页，共6页技术交底书交底单位：莞惠城际轨道交通GZH-4标项目经理部第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页工程名称：隧道施工风管、水管、电缆标准化布置受控编号：GCB-SJ-主送单位：工程管理部日期：接收单位：李君、侯华伟、李海阳架子队接收人：2.4高压风、水管线的防护。高压风、水管线布设后要进行油漆防护，高压风为红色、水管为蓝色。高压风、水管工班人员每天对管线进行巡查，发现跑、冒、滴、漏等现象，应及时进行维修和处理。三、通风管的架设标准3.1通风机选在空气未受污染、场地平整、通风良好、空间宽阔的位置架设，通风机距离地面高度为3.0～4.0m为宜，尽量在一条直线上，不能有较大的弯曲和起伏，支架应牢固稳定。3.2靠近通风机50～100m处必须使用带有钢丝的风管或白铁皮制作的同类型风管连接，避免爆管伤人。图3-1隧道内通风管架设示意图第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页编制人：审核人：第3页，共6页技术交底书交底单位：莞惠城际轨道交通GZH-4标项目经理部工程名称：隧道施工风管、水管、电缆标准化布置受控编号：GCB-SJ-主送单位：工程管理部日期：接收单位：李君、侯华伟、李海阳架子队接收人：第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页四、隧道洞内施工用电布设标准4.1架设原则为高压在上，低压在下，动力线架设于风、水管相对一侧，按高压、动力、照明线顺序上中下敷设。4.2开挖地段按移动式线路布设，在初支结构上临时钻孔按固定线路的方法设置，施工完毕后立即拆除。4.3配电箱要有门、有锁，实行“一机一闸一漏一箱”制度，并挂“有电、危险”警告牌（0.4m×0.3m）；警...
