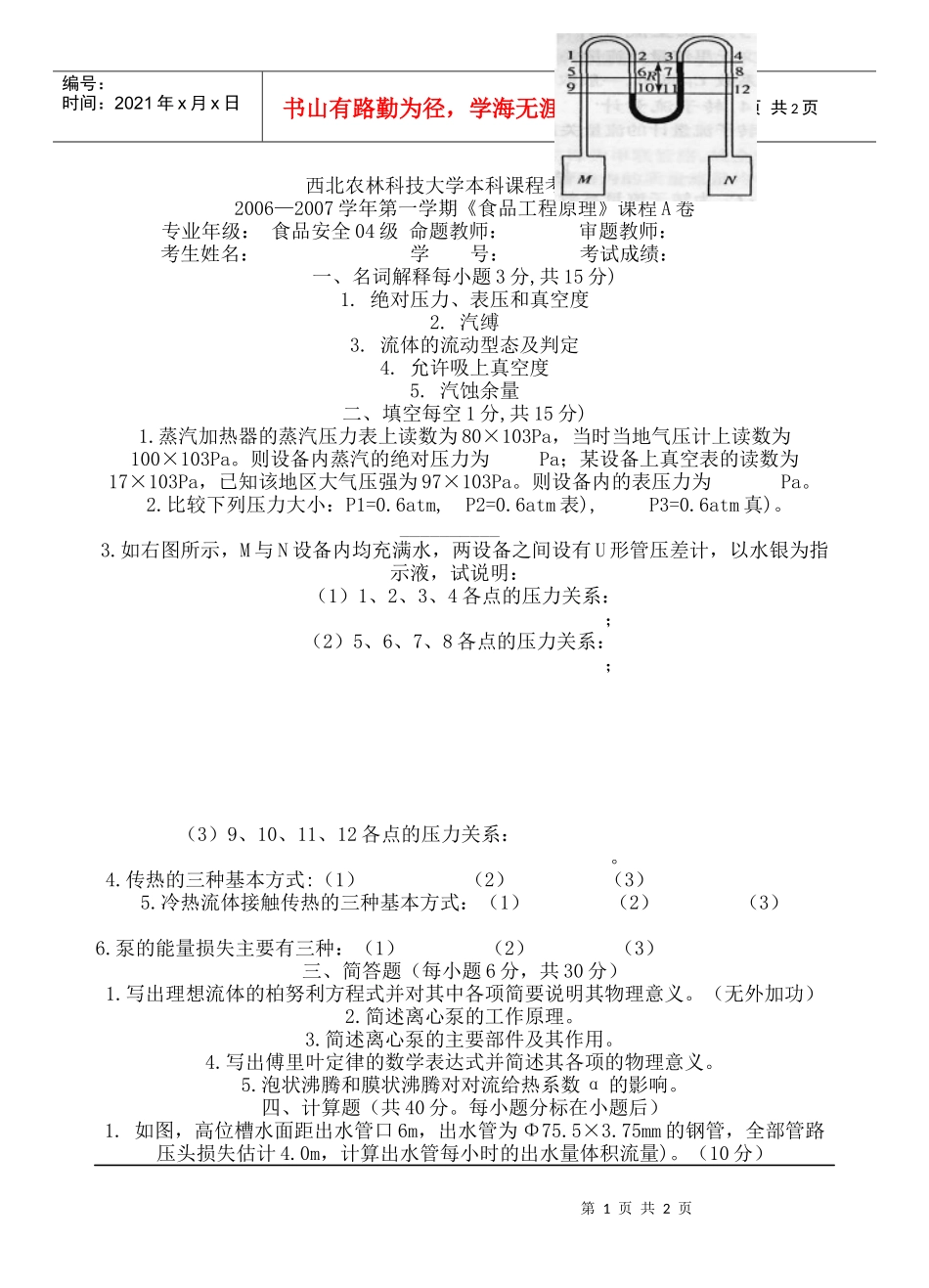

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页西北农林科技大学本科课程考试试卷2006—2007学年第一学期《食品工程原理》课程A卷专业年级：食品安全04级命题教师：审题教师：考生姓名：学号：考试成绩：一、名词解释每小题3分,共15分)1.绝对压力、表压和真空度2.汽缚3.流体的流动型态及判定4.允许吸上真空度5.汽蚀余量二、填空每空1分,共15分)1.蒸汽加热器的蒸汽压力表上读数为80×103Pa，当时当地气压计上读数为100×103Pa。则设备内蒸汽的绝对压力为Pa；某设备上真空表的读数为17×103Pa，已知该地区大气压强为97×103Pa。则设备内的表压力为Pa。2.比较下列压力大小：P1=0.6atm,P2=0.6atm表),P3=0.6atm真)。__________3.如右图所示，M与N设备内均充满水，两设备之间设有U形管压差计，以水银为指示液，试说明：（1）1、2、3、4各点的压力关系：；（2）5、6、7、8各点的压力关系：；（3）9、10、11、12各点的压力关系：。4.传热的三种基本方式:（1）（2）（3）5.冷热流体接触传热的三种基本方式：（1）（2）（3）6.泵的能量损失主要有三种：（1）（2）（3）三、简答题（每小题6分，共30分）1.写出理想流体的柏努利方程式并对其中各项简要说明其物理意义。（无外加功）2.简述离心泵的工作原理。3.简述离心泵的主要部件及其作用。4.写出傅里叶定律的数学表达式并简述其各项的物理意义。5.泡状沸腾和膜状沸腾对对流给热系数α的影响。四、计算题（共40分。每小题分标在小题后）1.如图，高位槽水面距出水管口6m，出水管为Φ75.5×3.75mm的钢管，全部管路压头损失估计4.0m，计算出水管每小时的出水量体积流量)。（10分）第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页2.如附图所示，从高位槽向塔内进料，高位槽中液位恒定，高位槽和塔内的压力均为大气压。送液管为φ45×2.5mm的钢管，要求送液量为3.6m3/h。设料液在管内的压头损失为1.5m（不包括出口能量损失），试问高位槽的液位要高出进料口H多少米？（15分）3.用刮板式换热器冷却苹果酱，质量流量为100kg/h，比热为3800J/(kg·k)，将苹果酱由80℃冷却到20℃；套管环隙冷却水进、出口温度分别为10℃和16℃。若换热系数为600W/(m2·k)。（水的比热为4180J/(kg·k)试求：（15分）(1)需要的冷却水流量；（6分）(2)分别采用逆流、顺流时，换热器的传热面积各为多少？（9分）
