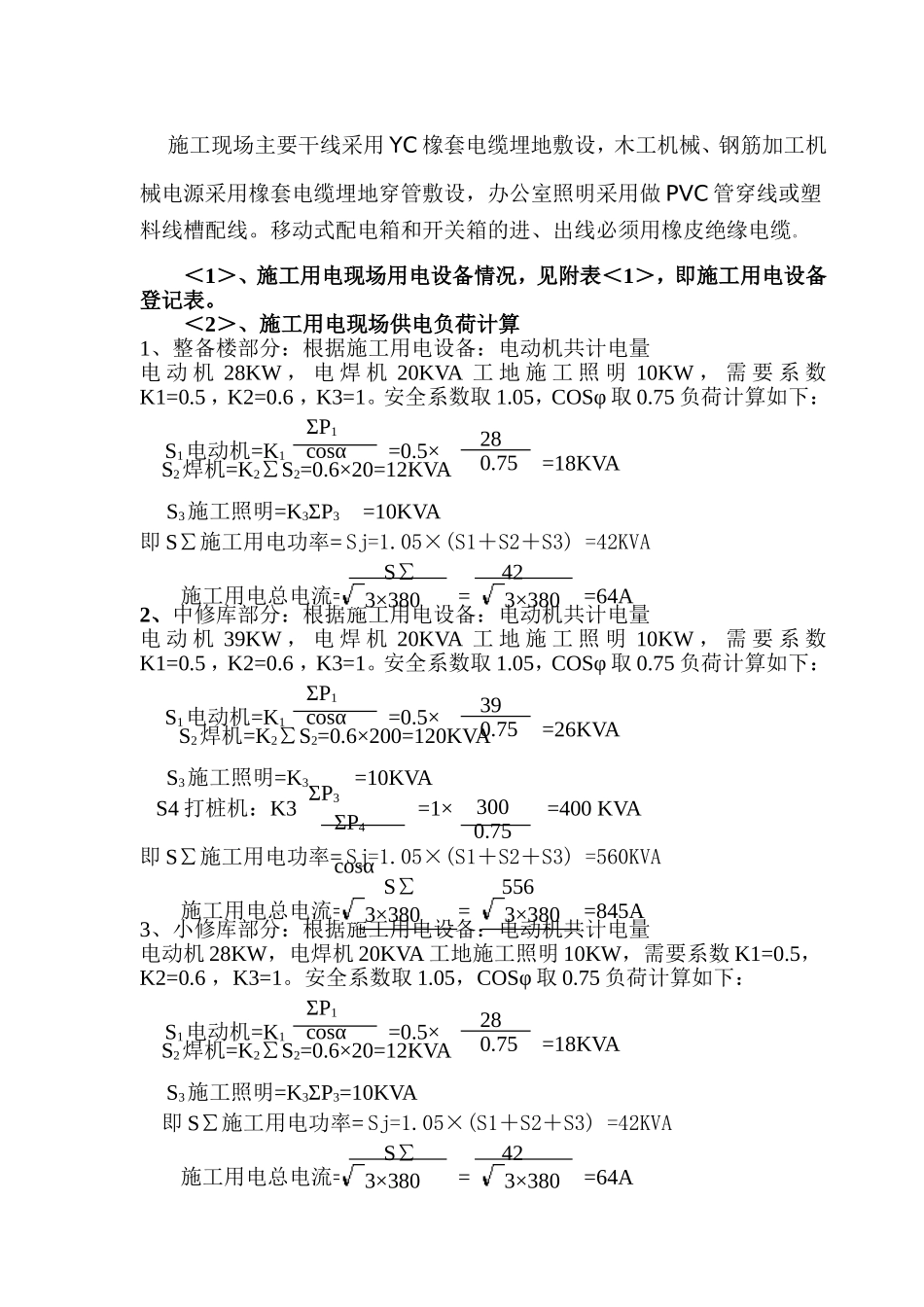

大秦线湖东机务段临时用电施工组织设计编制人：审批人：中铁六局太原铁建大秦扩能第五项目分部2005年10月13日湖东机务段临时用电组织设计工程概况：湖东机务段房建工程为中铁六局太原铁建天宏公司承建的开发项目,面积为:41304m2;本工程现场的根据新建房屋的地点，可分为四大部分：1、整备部分：包括整备楼、干砂间、机车洗刷库等，总设备容量30KW。2、中修库部分：包括中修库、整车实验库、综合检修楼等，总设备容量420KW。3、小修库部分：包括小修库、材料库及锅炉房，总设备容量30KW。4、候班楼部分：包括候班楼、职工培训中心，总设备容量20KW。临时用电从业主指定处引入配电柜，然后由配电柜规范地引入到各用电设备上，该现场临时用电主要设备在五台以上，并且设备总容量共计500KW。按照JGJ46-88施工现场临时用电安全技术规范规定，保障施工现场用电安全，防止触电事故发生，特编制临时用电组织设计，以指导施工安全用电。供配电方式：1、整备部分：由机务段现场21B低压二干3号杆引出一路电源（VV223×35＋1×16）至施工现场总配电柜。2、中修库部分：由机务段现场箱变引出两路电源（VV223×120＋1×75）至施工现场总配电柜。3、小修库部分：由机务段现场变电亭引出一路电源（VV223×35＋1×16）至施工现场总配电柜。4、候班楼部分：由机务段现场21B低压一干9号电杆引出一路电源（VV223×25＋1×16）至施工现场总配电柜。再由总配电柜分配给各分配电箱。总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须做可靠接地。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、打桩机采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及装修电源可采用树干式配电方式。施工现场配电线路：施工现场主要干线采用YC橡套电缆埋地敷设，木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。＜1＞、施工用电现场用电设备情况，见附表＜1＞，即施工用电设备登记表。＜2＞、施工用电现场供电负荷计算1、整备楼部分：根据施工用电设备：电动机共计电量电动机28KW，电焊机20KVA工地施工照明10KW，需要系数K1=0.5，K2=0.6，K3=1。安全系数取1.05，COSφ取0.75负荷计算如下：S2焊机=K2∑S2=0.6×20=12KVA即S∑施工用电功率=Sj=1.05×(S1＋S2＋S3)=42KVA2、中修库部分：根据施工用电设备：电动机共计电量电动机39KW，电焊机20KVA工地施工照明10KW，需要系数K1=0.5，K2=0.6，K3=1。安全系数取1.05，COSφ取0.75负荷计算如下：S2焊机=K2∑S2=0.6×200=120KVAS4打桩机：K3=1×=400KVA即S∑施工用电功率=Sj=1.05×(S1＋S2＋S3)=560KVA3、小修库部分：根据施工用电设备：电动机共计电量电动机28KW，电焊机20KVA工地施工照明10KW，需要系数K1=0.5，K2=0.6，K3=1。安全系数取1.05，COSφ取0.75负荷计算如下：S2焊机=K2∑S2=0.6×20=12KVA即S∑施工用电功率=Sj=1.05×(S1＋S2＋S3)=42KVAS1电动机=K1ΣP1cosα=0.5×280.75=18KVAS3施工照明=K3ΣP3=10KVA施工用电总电流=S∑3×380=423×380=64AS1电动机=K1ΣP1cosα=0.5×390.75=26KVAS3施工照明=K3ΣP3=10KVAΣP4cosα3000.75施工用电总电流=S∑3×380=5563×380=845AS1电动机=K1ΣP1cosα=0.5×280.75=18KVAS3施工照明=K3ΣP3=10KVA施工用电总电流=S∑3×380=423×380=64A4、候班楼部分：根据施工用电设备：电动机共计电量：电动机28KW，工地施工照明10KW，需要系数K1=0.5，K2=1。安全系数取1.05，COSφ取0.75负荷计算如下：即S∑施工用电功率=Sj=1.05×(S1＋S2)=29KVA＜3＞电源状况和负荷分部、导线、电器控制设备的选择a、电源进线、施工用电、配电控制由电力专业人员设计安装，并进行调试运行验收合格，该施工现场由电源引至总配电箱,箱内设置空气断路器电压输出值380V，±5%。b、根据施工设备负荷和配电控制布置情况，各分项供电导线截面...
