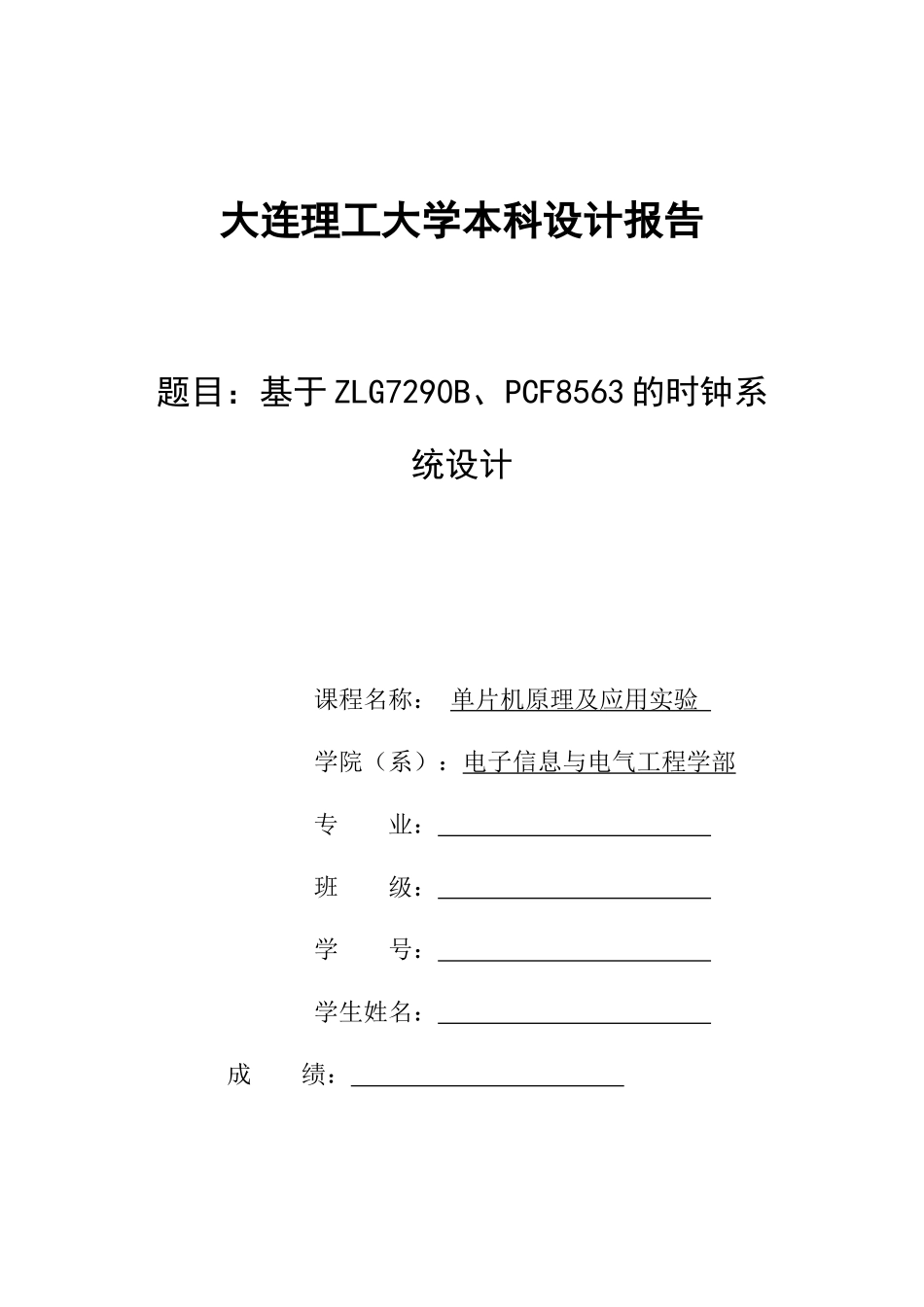

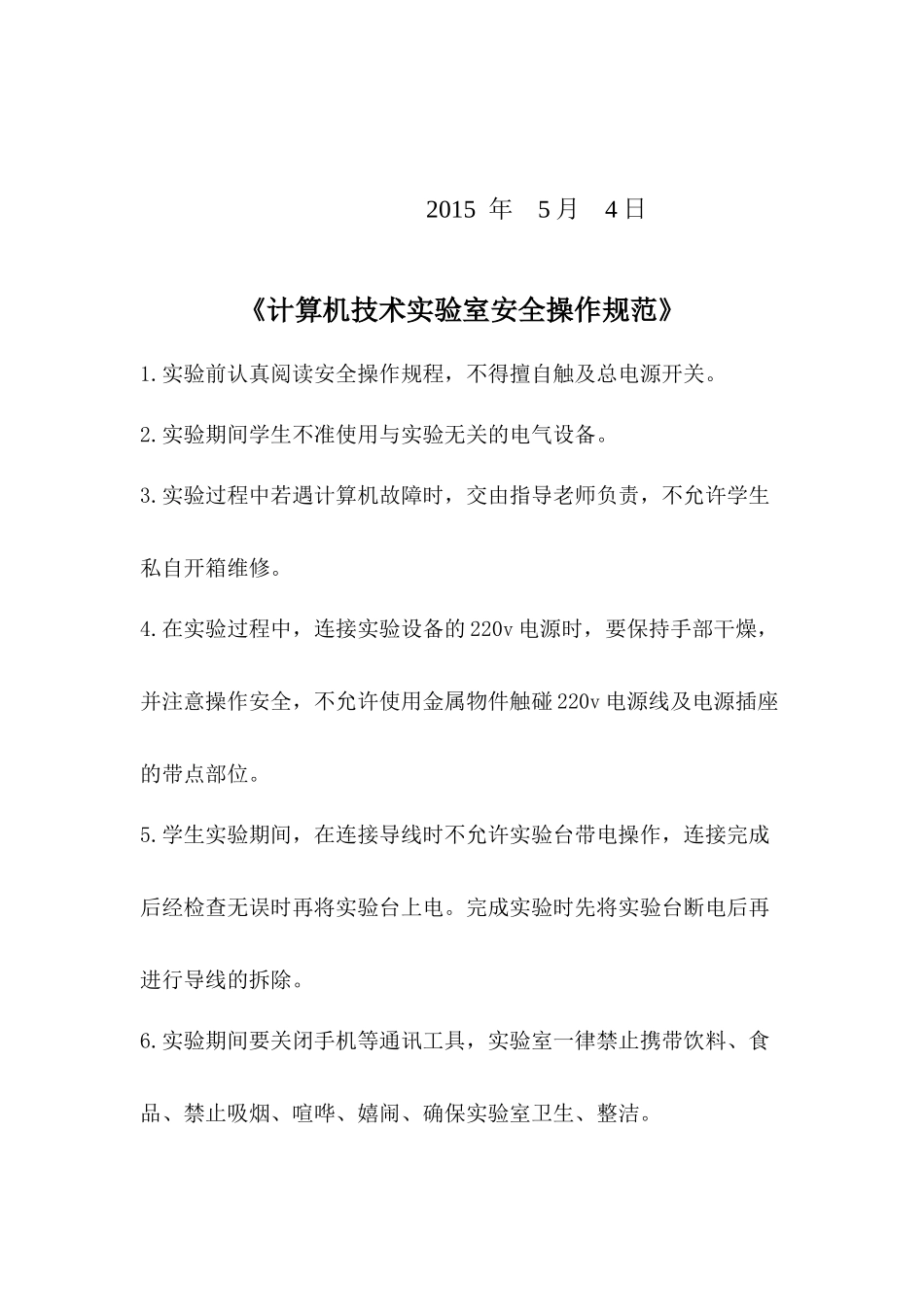

大连理工大学本科设计报告题目：基于ZLG7290B、PCF8563的时钟系统设计课程名称：单片机原理及应用实验学院（系）：电子信息与电气工程学部专业：班级：学号：学生姓名：成绩：2015年5月4日《计算机技术实验室安全操作规范》1.实验前认真阅读安全操作规程，不得擅自触及总电源开关。2.实验期间学生不准使用与实验无关的电气设备。3.实验过程中若遇计算机故障时，交由指导老师负责，不允许学生私自开箱维修。4.在实验过程中，连接实验设备的220v电源时，要保持手部干燥，并注意操作安全，不允许使用金属物件触碰220v电源线及电源插座的带点部位。5.学生实验期间，在连接导线时不允许实验台带电操作，连接完成后经检查无误时再将实验台上电。完成实验时先将实验台断电后再进行导线的拆除。6.实验期间要关闭手机等通讯工具，实验室一律禁止携带饮料、食品、禁止吸烟、喧哗、嬉闹、确保实验室卫生、整洁。7.学生完成实验后，必须关闭所有实验设备的电源。8.如果实验过程中发生“突发事件”时，不要慌张、应沉着冷静，采取相关的措施。必要时拨打校内晋级电话（84708110）或拨打110、120报警。电工电子实验教学中心计算机技术实验室个人签字：题目：基于ZLG7290B、PCF8563的时钟系统设计1设计要求（1）由PCF8563提供时间参数并由ZLG7290进行显示；（2）能够利用键盘实现时间参数的修改，修改过程可加入“回显”、“闪烁”、“容错”等功能；（3）利用蜂鸣器实现时钟系统的“整点报时”功能；（4）要求程序中有中断环节；2设计分析及系统方案设计（1）由PCF8563T实时时钟芯片提供时间数据，由ZLG7290B显示电路控制8位数码管显示当前时间，二者通过I2C总线结构与AT89C51单片机相连，SDA和SCK分别接P1.0和P1.1。（2）该系统采用双中断结构，时钟输出CLKOUT接INT0，为低优先级，每一秒触发一次中断；键盘中断输出信号INT接INT1，为高优先级，每当有按键时触发中断。（3）算法说明：10H-1DH：向PCF8563T输入的相关参数的数据块；20H-26H：从PCF8563T中读出的时间参数（秒、分、小时、日、星期、月、年）。通过CHAIFEN子程序将20H-26H中获取时间参数拆分查表后送入下列缓冲区：28H-2FH：年（4单元）、月（2单元）、日（2单元）；38H-3FH：小时、分钟、秒（各占单元）。键盘修改时间子程序中先将键值读入A，经判断转换后送入缓冲区20H-22H。主程序功能：将10H-1DH中特定时间和控制命令送入PCF8563T对应寄存器中，等待中断。由于PCF8563T的CLKOUT设定输出频率为1HZ，将其与INT0相连，每秒引发一次中断。在时钟中断服务程序中读取时间参数，调整各参数后进入整点报时子程序，判断是否报时。然后将时间参数经拆分查表等操作，将年、月、日送28H-2FH缓冲区，将小时、分、秒送38H-3FH缓冲区，最后根据P1.2电平决定哪个缓冲区内容送ZLG7290B进行显示。ZLG7290B的键盘中断输出信号INT与INT1相连，每当有按键是触发中断，先读入键值至A中，判断是A、B或C，分别对应修改时、分、秒，进入对应子程序然后在等待两次输入，经转换设置成十位和个位，存入入12H-14H对应单元，再送入PCF8563T对应寄存器。3系统电路4外围接口模块硬件电路功能描述（1）ZLG7290B：数码管动态显示驱动、键盘扫描管理芯片，可驱动8位共阴极结构LED数码管，同时可管理64个按键扫描识别，接口采用I2C结构。（2）PCF8563T：由Philips公司设计的低功耗CMOS实时时钟日历芯片，具有1.0-5.5V的电压工作范围、一个可编程时钟输出和掉电检测电路，接口采用I2C结构，每次读写操作内部地址寄存器自动产生增量。（3）交流驱动蜂鸣器：一种发声元件，体积小，使用PNP驱动，需要一交变信号驱动才能发出相应频率的声音。5主程序中主要变量定义RAM单元或工作寄存器定义、功能等。变量名称RAM单元/寄存器功能PCF8563T时间和控制命令参数10H-1DH设定PCF8563T时间和命令参数的缓冲区时钟中断服务子程序利用RDADD从PCF8563T中读出时间参数送20H-27H利用ADJUST屏蔽掉参数中无用的位调用PANDUAN子程序判断并进行整点报时调CHAIFEN子程序将时间分别送28H-2FH、38H-3FH缓冲区P1.2=1？显示时分秒显示年月日主程序入口开辟一数据区10H-1DH存储时...
