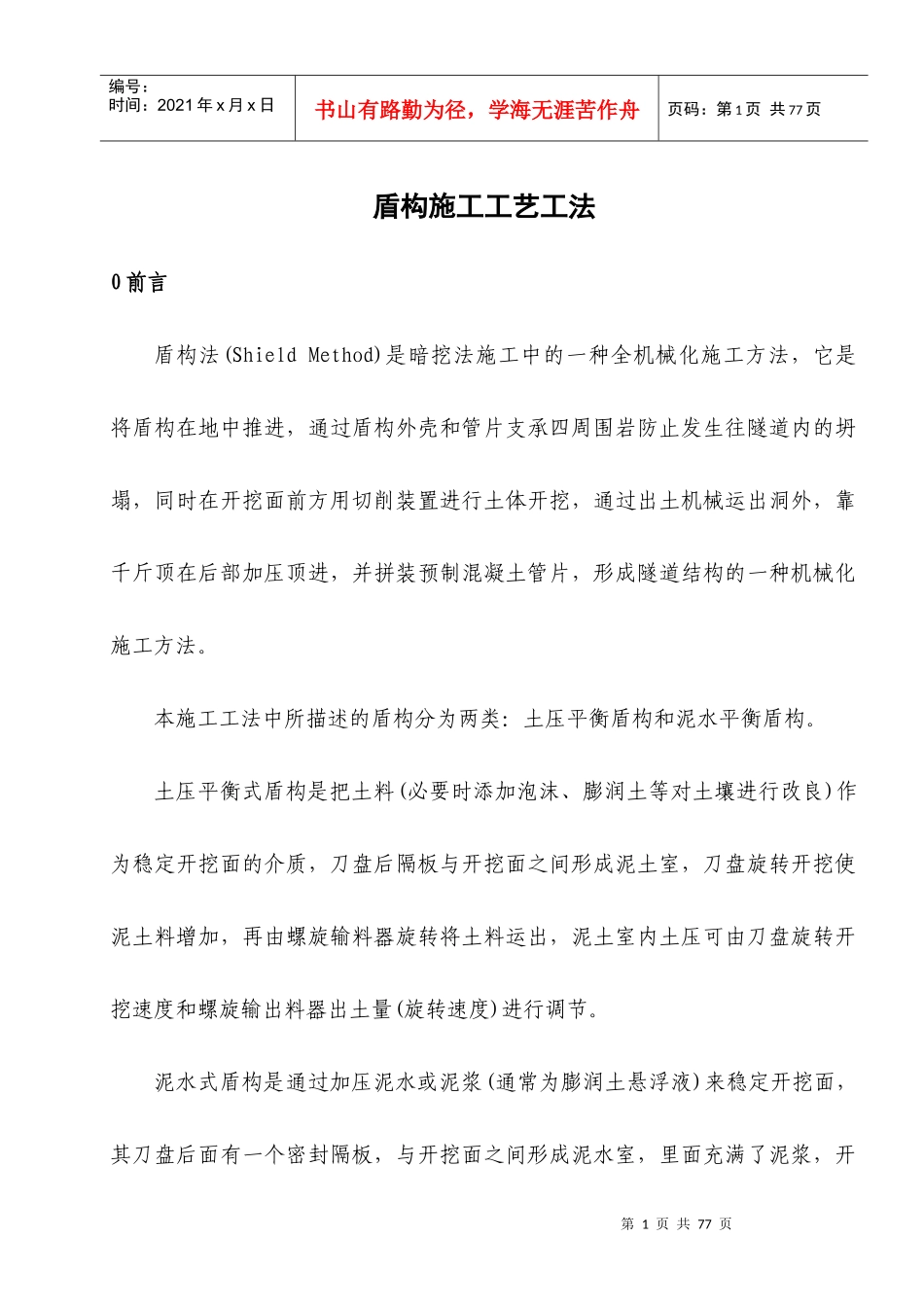

第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页盾构施工工艺工法0前言盾构法(ShieldMethod)是暗挖法施工中的一种全机械化施工方法，它是将盾构在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌，同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。本施工工法中所描述的盾构分为两类：土压平衡盾构和泥水平衡盾构。土压平衡式盾构是把土料(必要时添加泡沫、膨润土等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。泥水式盾构是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开第2页共77页第1页共77页施工准备阶段正常施工阶段盾构始发确定盾构来源盾构工厂组装调试盾构工地运输盾构施工场地临时设施建设及配套附属工程施工盾构组装、调试工程开工预制厂建设施工管片生产编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。（2）本工法内容包括①主要内容本工法的主要内容包括：盾构组装、调试作业，盾构始发作业，盾构正常掘进作业，盾构到达作业，盾构过站、调头作业，盾构拆卸、吊装、存放作业，刀盘刀具的检查与更换作业，施工运输作业，施工通风及洞内轨道、管线布置作业，盾构施工测量作业10部分。每部分按工序细分，各项作业按照紧前工序达到标准、适用条件、作业内容、作业流程及控制要点、作业组织、紧后工序等内容进行编制。②总体施工流程图盾构法隧道总体施工流程图见图1第3页共77页第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页③盾构法隧道施工阶段划分及工作要点盾构法施工可分为：施工准备阶段、正常施工阶段和收尾阶段。各阶段工作主要工作要点见表1。1盾构组装、调试作业（1）紧前工序达到标准施工准备阶段完成,盾构施工临时设施建设完成，配套附属工程施工完成。（2）作业内容盾构组装、调试作业内容包括：施工准备、后配套组装作业、主机组装作图Ⅲ.1盾构法隧道总体施工流程图第4页共77页第3页共77页后配套组装结束施工准备主机组装空载调试及验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共77页业、空载调试及验收作业。（3）作业流程盾构组装、调试作业流程图见图1.1图1.1盾构组装、调试作业流程图1.1后配套组装作业1.1.1紧前工序达到标准施工准备，拖车行走轨排安装完成。1.1.2适用条件适用盾构项目盾构的组装作业，适用于整机始发。1.1.3作业内容后配套组装作业内容主要包括拖车起吊、轮对安装、拖车下井、拖车设备第5页共77页第4页共77页拖车按照由后置前的顺序依次下井并后移风管下井施工准备轮对安装拖车下井皮带支架下井拖车起吊拖车后移结束连接桥下井后配套连接拖车设备、管线安装编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共77页管线安装、皮带支架下井（泥水平衡盾构无）、风管下井、拖车后移、连接桥下井、后配套与主机连接等。1.1.4作业流程及控制要点（1）作业流程后配套组装作业程序流程图如图1.1.1所示。第6页共77页第5页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共77页图1.1.1后配套组装作业流程图1.2主机组装作业1.2.1紧前工序达到标准后配套组装作业。1.2.2适用条件适用盾构法隧道盾构主机的安装作业。1.2.3作业内容作业内容包括：中体下井、前体下井连接、刀盘下井安装、主机前移、管片安装机及设备梁安装、盾尾下井连接、螺旋输送机（泥水平衡盾构无）下井安装等内容。1.2.4作业流程及控制要点（1）作业流程主机组装作业流程图如图1.2.1所示。第7页共77页第6页共77页盾尾下井连接施工准备前体下井刀盘下井安...
