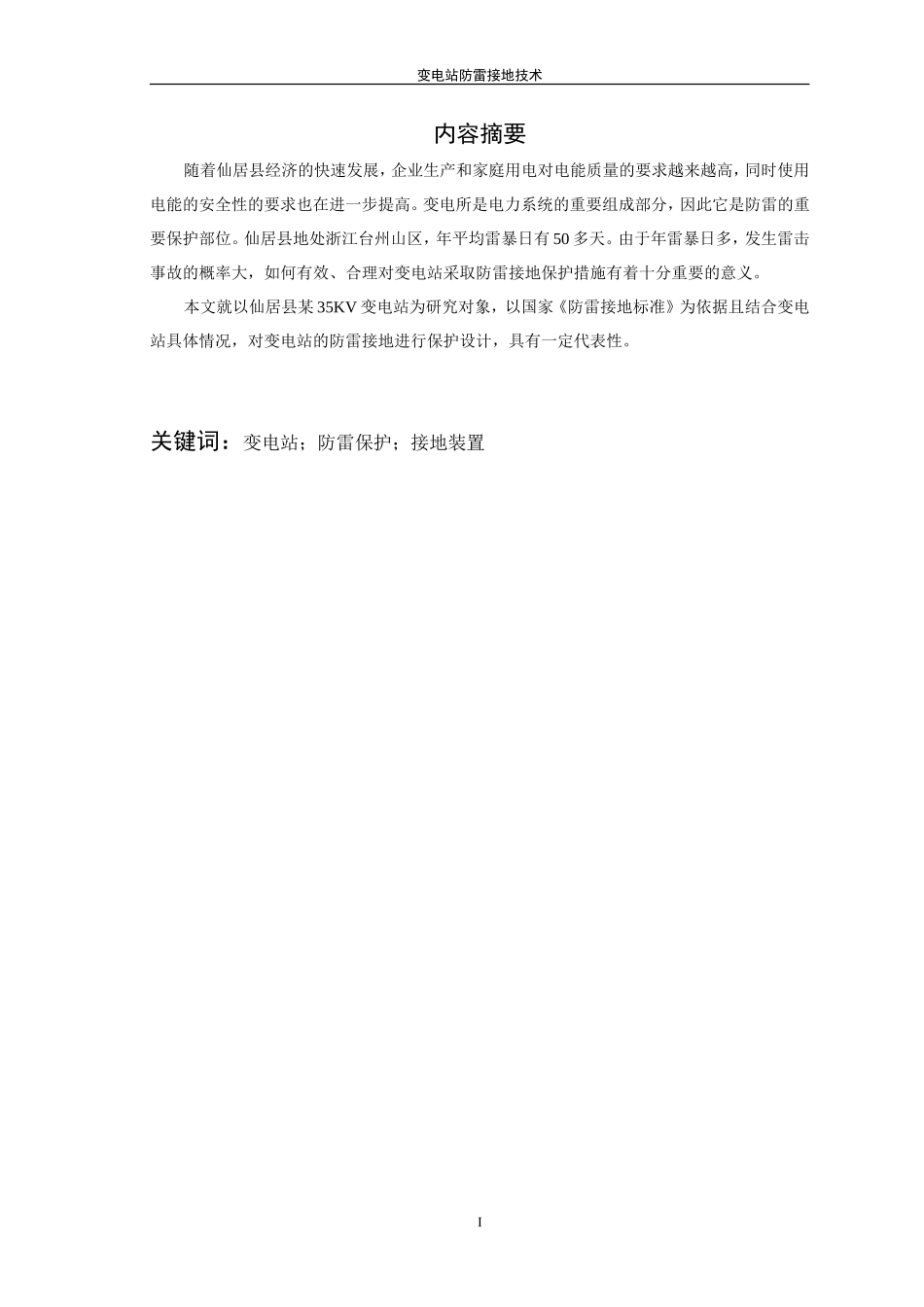

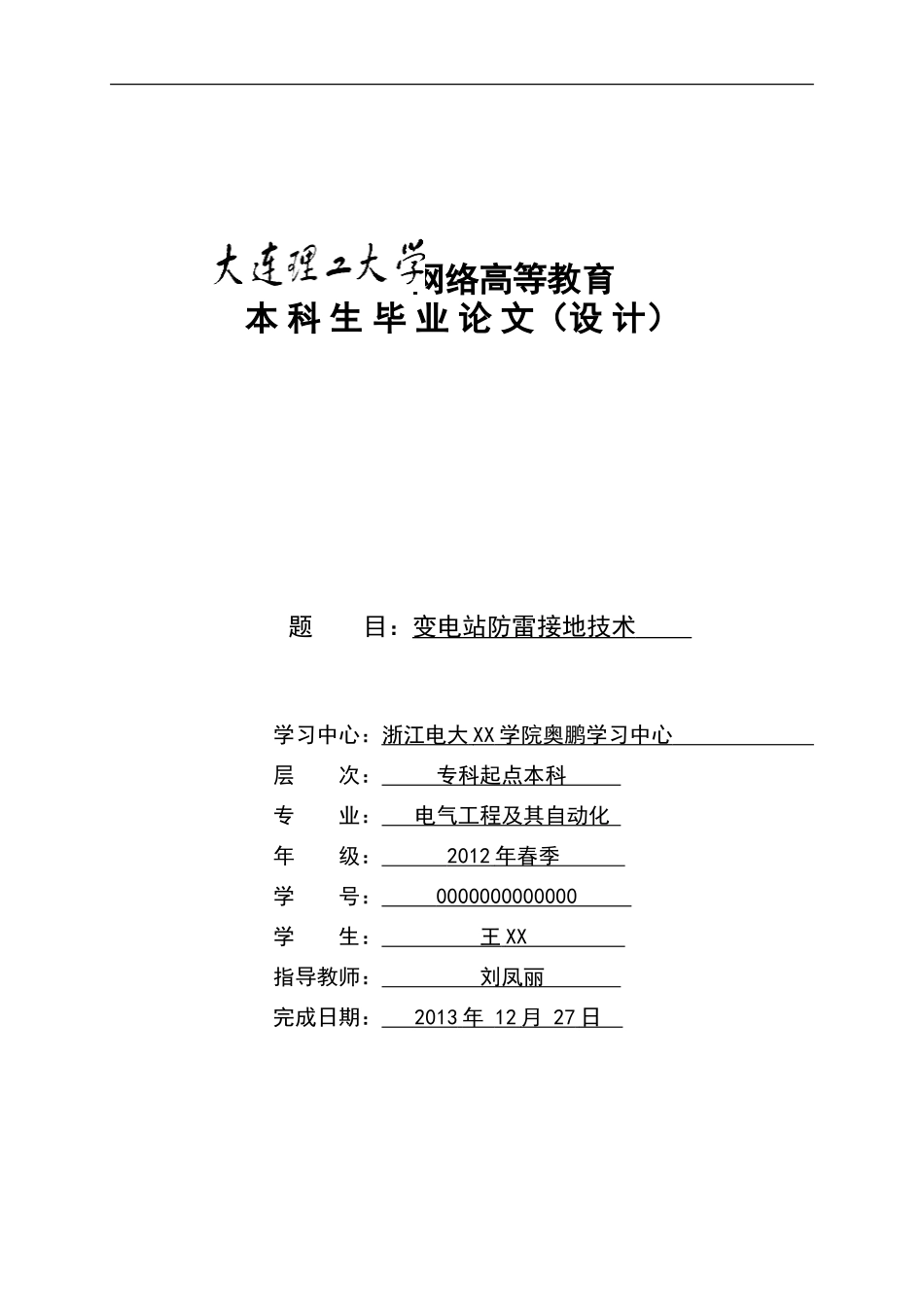

网络高等教育本科生毕业论文（设计）题目：变电站防雷接地技术学习中心：浙江电大XX学院奥鹏学习中心层次：专科起点本科专业：电气工程及其自动化年级：2012年春季学号：0000000000000学生：王XX指导教师：刘凤丽完成日期：2013年12月27日变电站防雷接地技术内容摘要随着仙居县经济的快速发展，企业生产和家庭用电对电能质量的要求越来越高，同时使用电能的安全性的要求也在进一步提高。变电所是电力系统的重要组成部分，因此它是防雷的重要保护部位。仙居县地处浙江台州山区，年平均雷暴日有50多天。由于年雷暴日多，发生雷击事故的概率大，如何有效、合理对变电站采取防雷接地保护措施有着十分重要的意义。本文就以仙居县某35KV变电站为研究对象，以国家《防雷接地标准》为依据且结合变电站具体情况，对变电站的防雷接地进行保护设计，具有一定代表性。关键词：变电站；防雷保护；接地装置I变电站防雷接地技术目录内容摘要I1绪论11.1课题研究的意义11.2变电站防雷接地的研究背景11.3本次论文的主要工作22变电站的防雷保护32.1变电站的直击雷保护32.2变电站的侵入波保护52.3变电站的进线段保护52.4避雷针与避雷线的保护范围的计算62.5变电站进线防雷保护73变电站的防雷接地83.1接地概述83.2接地电阻83.3变电所接地装置93.4变电所接地的原则103.5降低变电所接地装置工频接地电阻的措施114变电所防雷接地设计实例124.1变电所的规模124.2变电所位置的自然条件134.3避雷针的设置及防雷保护校验144.4接地装置的设置165结论17参考文献18II变电站防雷接地技术1绪论1.1课题研究的意义雷电一直是影响电力系统安全稳定运行的重要原因，防雷保护就显得至关重要。仙居县地处浙江台州山区，是雷电活动十分频繁的地区，年平均雷暴日有50多天。由于年雷暴日多，发生雷击事故的概率大。据不完全统计，我县每年因雷击造成人员伤亡达1~5人，财产损失500~1000万元人民币。随着社会经济发展和现代化水平的提高，特别是信息技术的快速发展，雷电灾害程度和造成的经济损失及社会影响也越来越大对变电所采取有效的防雷措施以保证电气设备的安全是不可忽视的问题，不断改善防雷保护设备特性是电力系统防雷的重要手段。接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。因此，没有合理而良好的接地装置，就不能有效地防雷。从避雷的角度讲，把接闪器与大地做良好的电气连接的装置称为接地装置。接地装置的作用是把雷电对接闪器闪击的电荷尽快地泄放到大地，使其与大地的异种电荷中和。防雷接地技术不仅是电气安全工程技术的一方面，更是电气安全工作的重中之重。变电站是电力系统的心脏和枢纽，一旦遭受雷击，引起变压器等重要电气设备绝缘毁坏，不但修复困难，而且造成大面积、长时间停电，必然给国民经济带来严重损失，跟人民生活带来诸多不便。因此，变电站的防雷接地保护技术必须十分可靠。1.2变电站防雷接地的研究背景变电站是电力系统防雷的重要保护设施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活。变电站遭受雷击有以下方式：一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。为保证电力系统的安全运行，电力系统应根据被保护物的重要性和危险程度的不同，对于直接雷、雷电感应、雷电侵入波应采取相应的防雷保护措施。防雷措施不完善，如果发生雷击事故，将会导致变电所发生故障，因而会造成大面积的停电，严重影响社会生产和人民生活，因此，要求变电所的防雷保护措施必须是十分可靠的。1变电站防雷接地技术1.3本次论文的主要工作1、学习各种用于变电站的防雷装置，包括避雷针、避雷线、避雷器等，它们的原理、作用以及保护范围。2、采用各种相应的防雷装置，根据变电站实际情况，实现对变电站直击雷防护雷电侵入波防护的设计、进线段保护。3、了解基本接地常识，根据本次论文主要研究仙居县35KV变电站的防雷接地部分的设计。2变电站防雷接地技术2变电站的防雷保护变电站遭受雷击的主要原因：雷电是雷云层接近大地时，地面感应出相反电荷，当电荷积聚到一定程度，产生...
