合成高分子防水卷材屋面施工工艺VIP免费

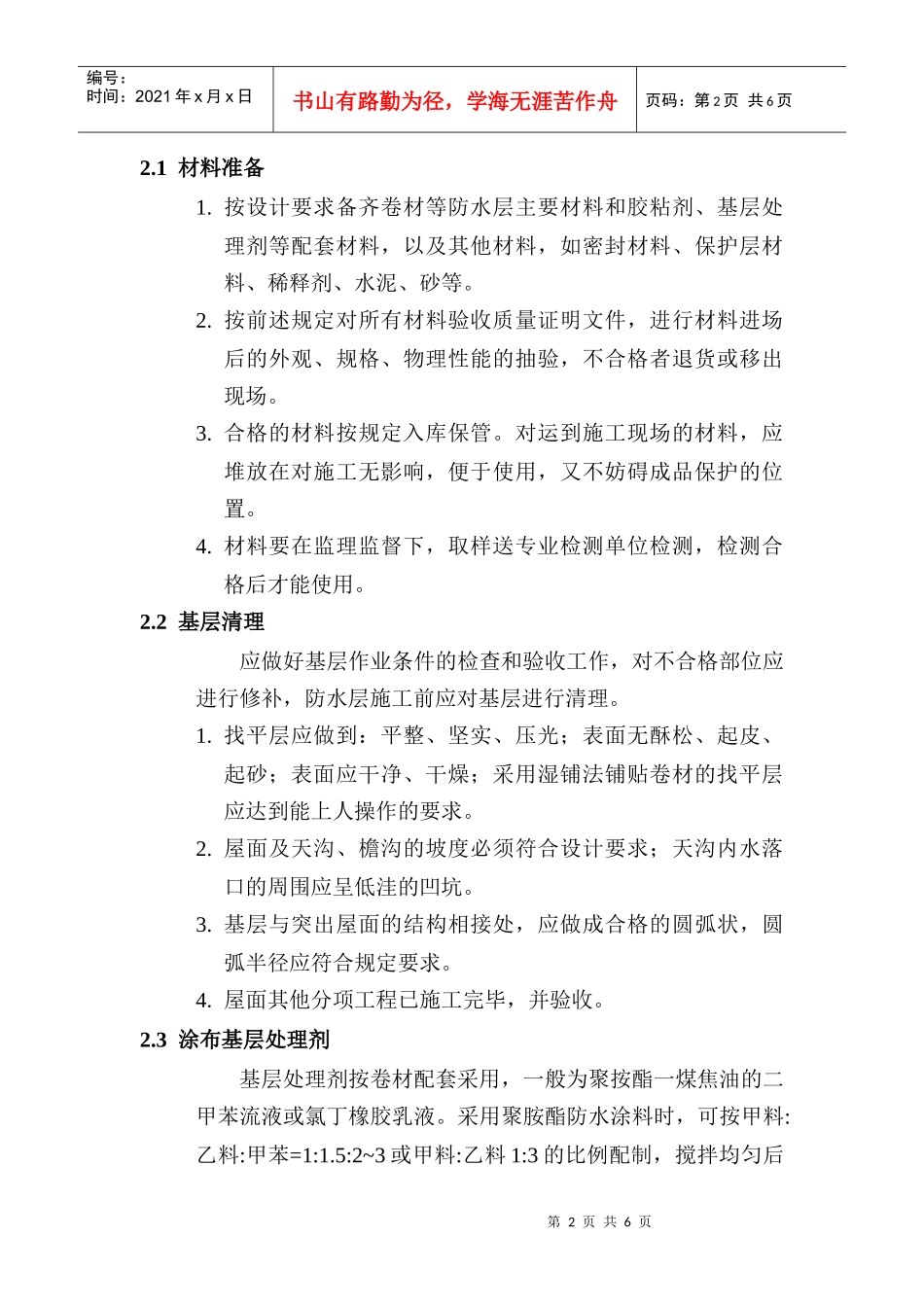

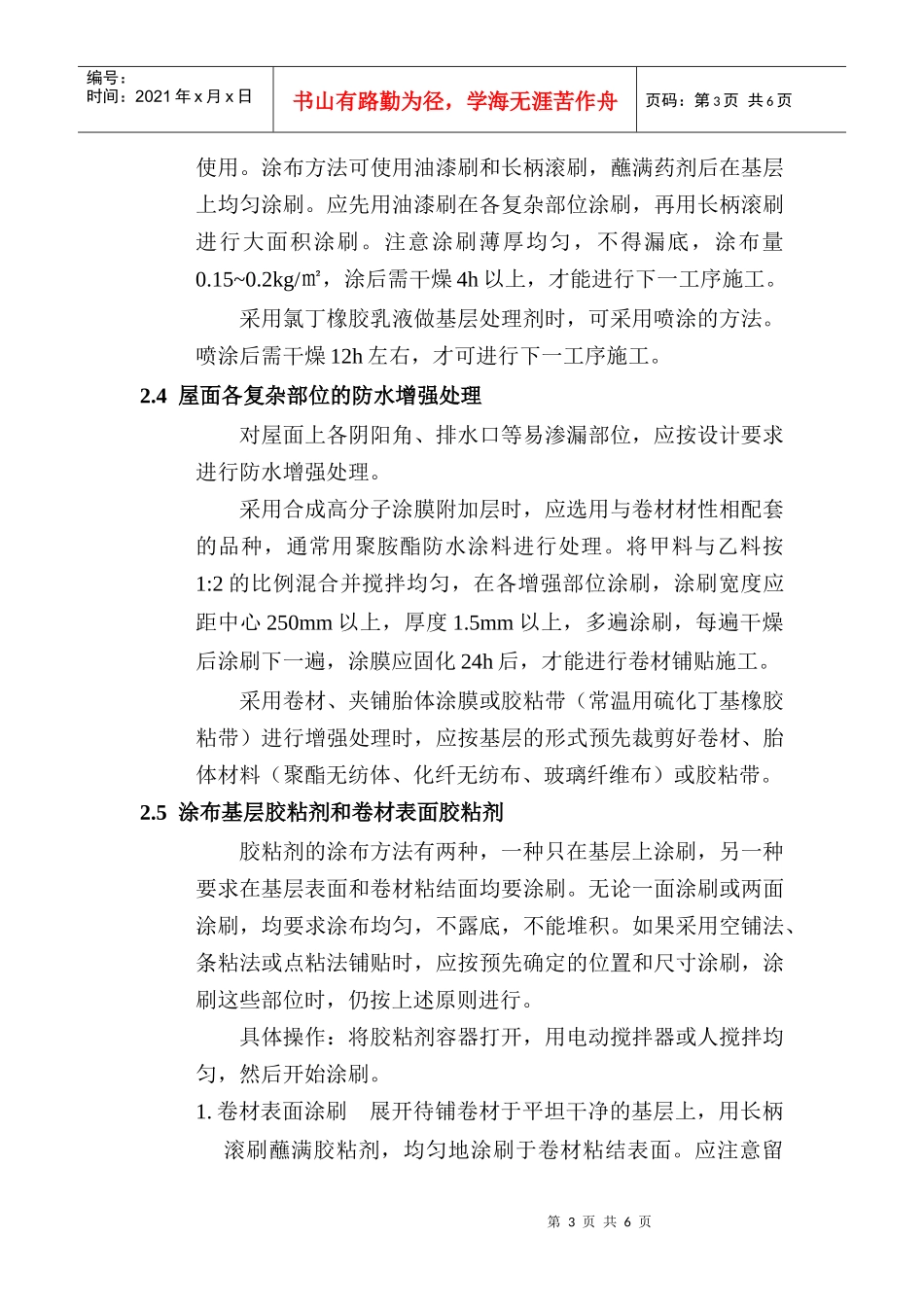

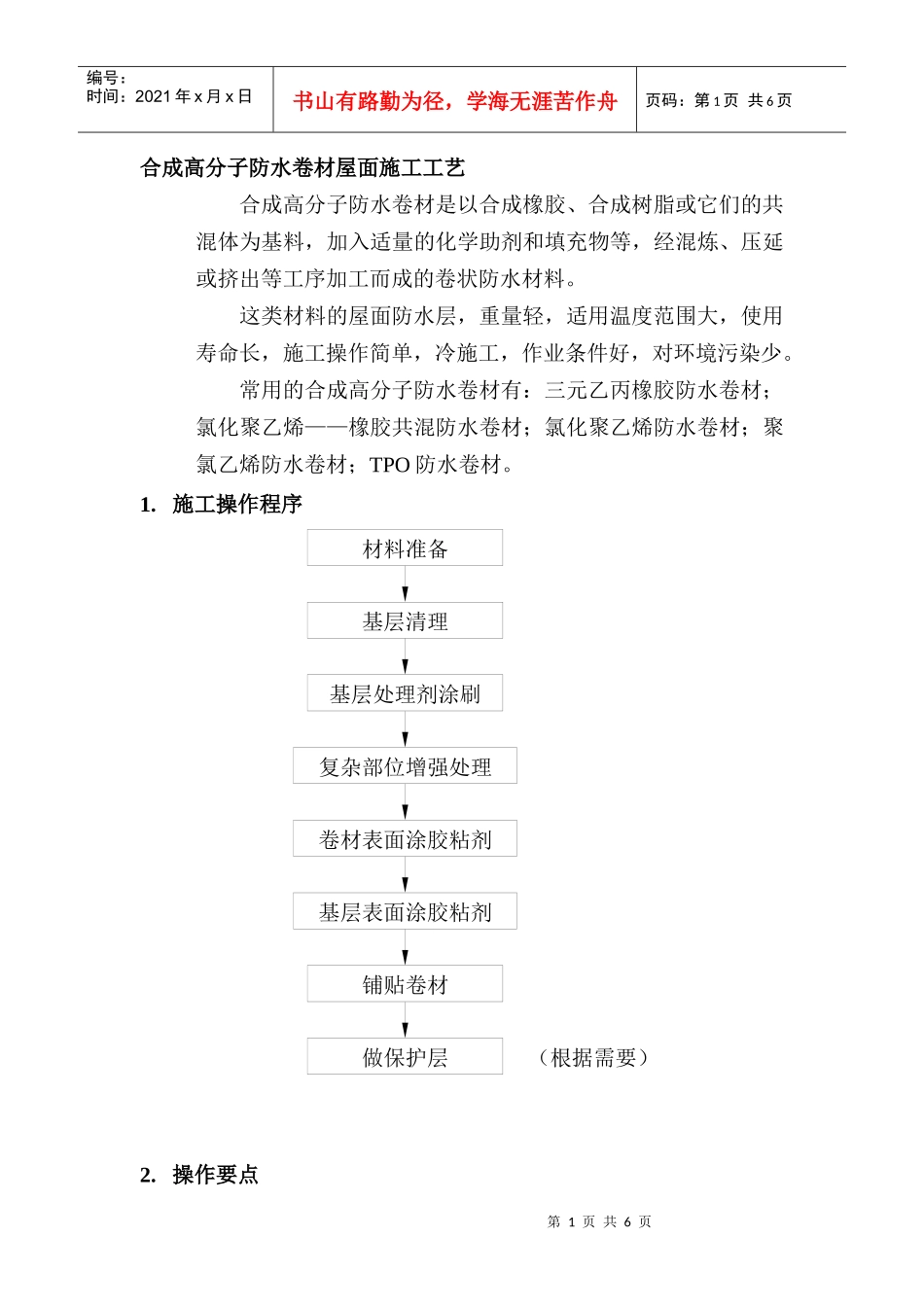

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页合成高分子防水卷材屋面施工工艺合成高分子防水卷材是以合成橡胶、合成树脂或它们的共混体为基料，加入适量的化学助剂和填充物等，经混炼、压延或挤出等工序加工而成的卷状防水材料。这类材料的屋面防水层，重量轻，适用温度范围大，使用寿命长，施工操作简单，冷施工，作业条件好，对环境污染少。常用的合成高分子防水卷材有：三元乙丙橡胶防水卷材；氯化聚乙烯——橡胶共混防水卷材；氯化聚乙烯防水卷材；聚氯乙烯防水卷材；TPO防水卷材。1.施工操作程序2.操作要点材料准备基层清理基层处理剂涂刷复杂部位增强处理卷材表面涂胶粘剂基层表面涂胶粘剂铺贴卷材做保护层（根据需要）第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.1材料准备1.按设计要求备齐卷材等防水层主要材料和胶粘剂、基层处理剂等配套材料，以及其他材料，如密封材料、保护层材料、稀释剂、水泥、砂等。2.按前述规定对所有材料验收质量证明文件，进行材料进场后的外观、规格、物理性能的抽验，不合格者退货或移出现场。3.合格的材料按规定入库保管。对运到施工现场的材料，应堆放在对施工无影响，便于使用，又不妨碍成品保护的位置。4.材料要在监理监督下，取样送专业检测单位检测，检测合格后才能使用。2.2基层清理应做好基层作业条件的检查和验收工作，对不合格部位应进行修补，防水层施工前应对基层进行清理。1.找平层应做到：平整、坚实、压光；表面无酥松、起皮、起砂；表面应干净、干燥；采用湿铺法铺贴卷材的找平层应达到能上人操作的要求。2.屋面及天沟、檐沟的坡度必须符合设计要求；天沟内水落口的周围应呈低洼的凹坑。3.基层与突出屋面的结构相接处，应做成合格的圆弧状，圆弧半径应符合规定要求。4.屋面其他分项工程已施工完毕，并验收。2.3涂布基层处理剂基层处理剂按卷材配套采用，一般为聚按酯一煤焦油的二甲苯流液或氯丁橡胶乳液。采用聚胺酯防水涂料时，可按甲料:乙料:甲苯=1:1.5:2~3或甲料:乙料1:3的比例配制，搅拌均匀后第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页使用。涂布方法可使用油漆刷和长柄滚刷，蘸满药剂后在基层上均匀涂刷。应先用油漆刷在各复杂部位涂刷，再用长柄滚刷进行大面积涂刷。注意涂刷薄厚均匀，不得漏底，涂布量0.15~0.2kg/㎡，涂后需干燥4h以上，才能进行下一工序施工。采用氯丁橡胶乳液做基层处理剂时，可采用喷涂的方法。喷涂后需干燥12h左右，才可进行下一工序施工。2.4屋面各复杂部位的防水增强处理对屋面上各阴阳角、排水口等易渗漏部位，应按设计要求进行防水增强处理。采用合成高分子涂膜附加层时，应选用与卷材材性相配套的品种，通常用聚胺酯防水涂料进行处理。将甲料与乙料按1:2的比例混合并搅拌均匀，在各增强部位涂刷，涂刷宽度应距中心250mm以上，厚度1.5mm以上，多遍涂刷，每遍干燥后涂刷下一遍，涂膜应固化24h后，才能进行卷材铺贴施工。采用卷材、夹铺胎体涂膜或胶粘带（常温用硫化丁基橡胶粘带）进行增强处理时，应按基层的形式预先裁剪好卷材、胎体材料（聚酯无纺体、化纤无纺布、玻璃纤维布）或胶粘带。2.5涂布基层胶粘剂和卷材表面胶粘剂胶粘剂的涂布方法有两种，一种只在基层上涂刷，另一种要求在基层表面和卷材粘结面均要涂刷。无论一面涂刷或两面涂刷，均要求涂布均匀，不露底，不能堆积。如果采用空铺法、条粘法或点粘法铺贴时，应按预先确定的位置和尺寸涂刷，涂刷这些部位时，仍按上述原则进行。具体操作：将胶粘剂容器打开，用电动搅拌器或人搅拌均匀，然后开始涂刷。1.卷材表面涂刷展开待铺卷材于平坦干净的基层上，用长柄滚刷蘸满胶粘剂，均匀地涂刷于卷材粘结表面。应注意留第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页出两边搭接宽度（满粘法不小于80mm，空铺法、条粘法、点粘法不小于100mm）不刷。要求厚薄均匀，不得漏涂。然后晾干，待基本不粘结手后（约10~20min），用纸筒芯卷起待铺。2....
