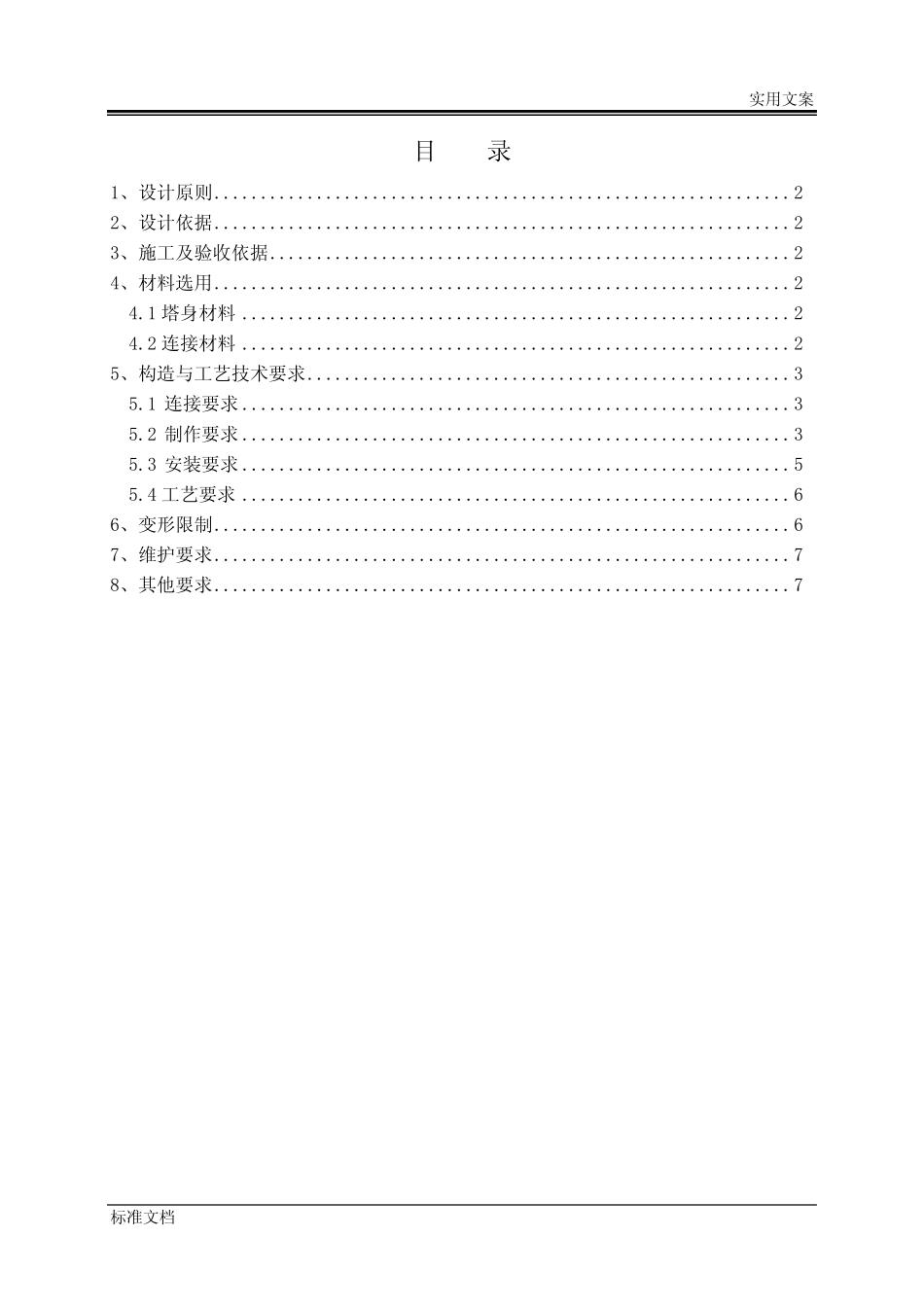

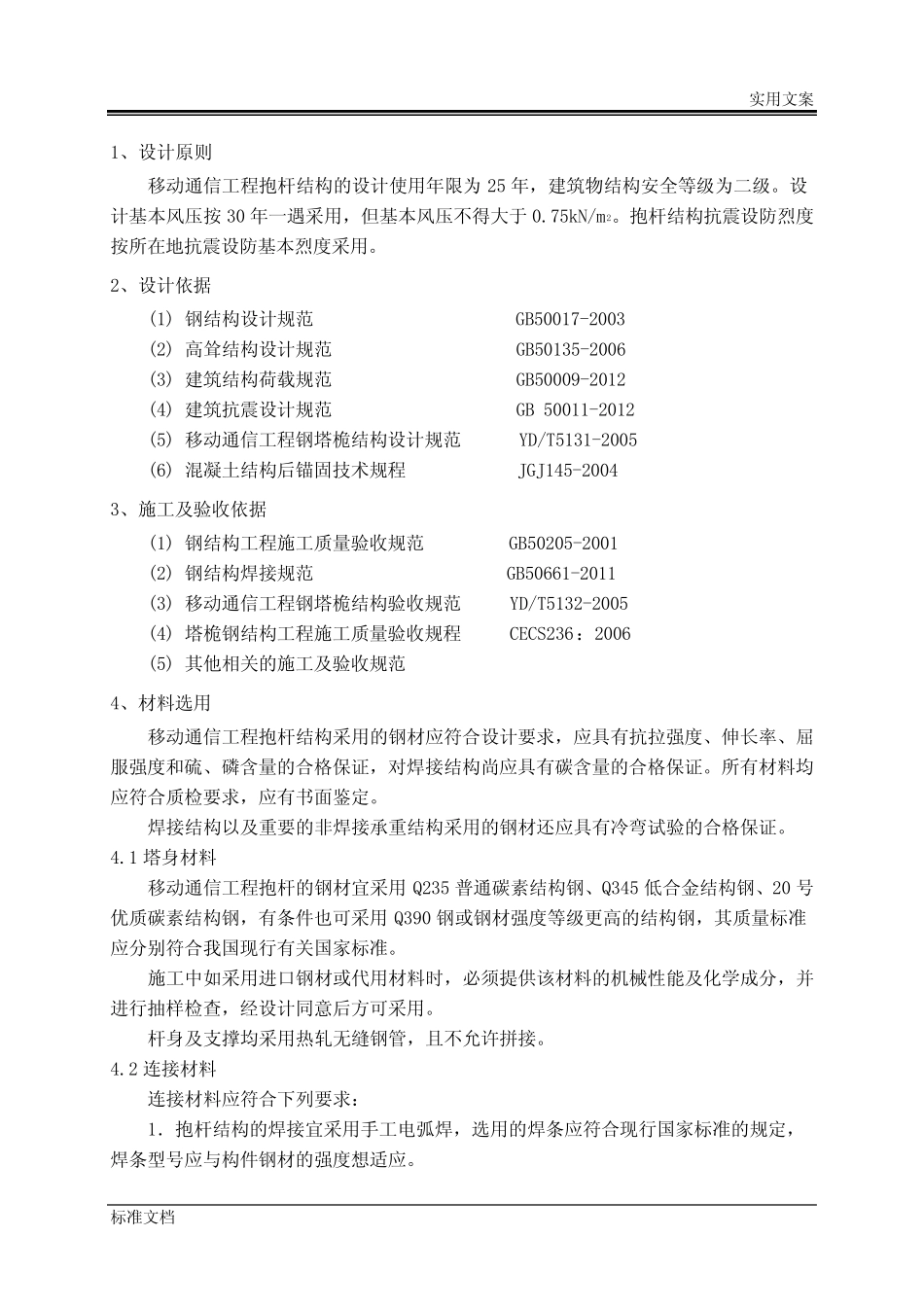

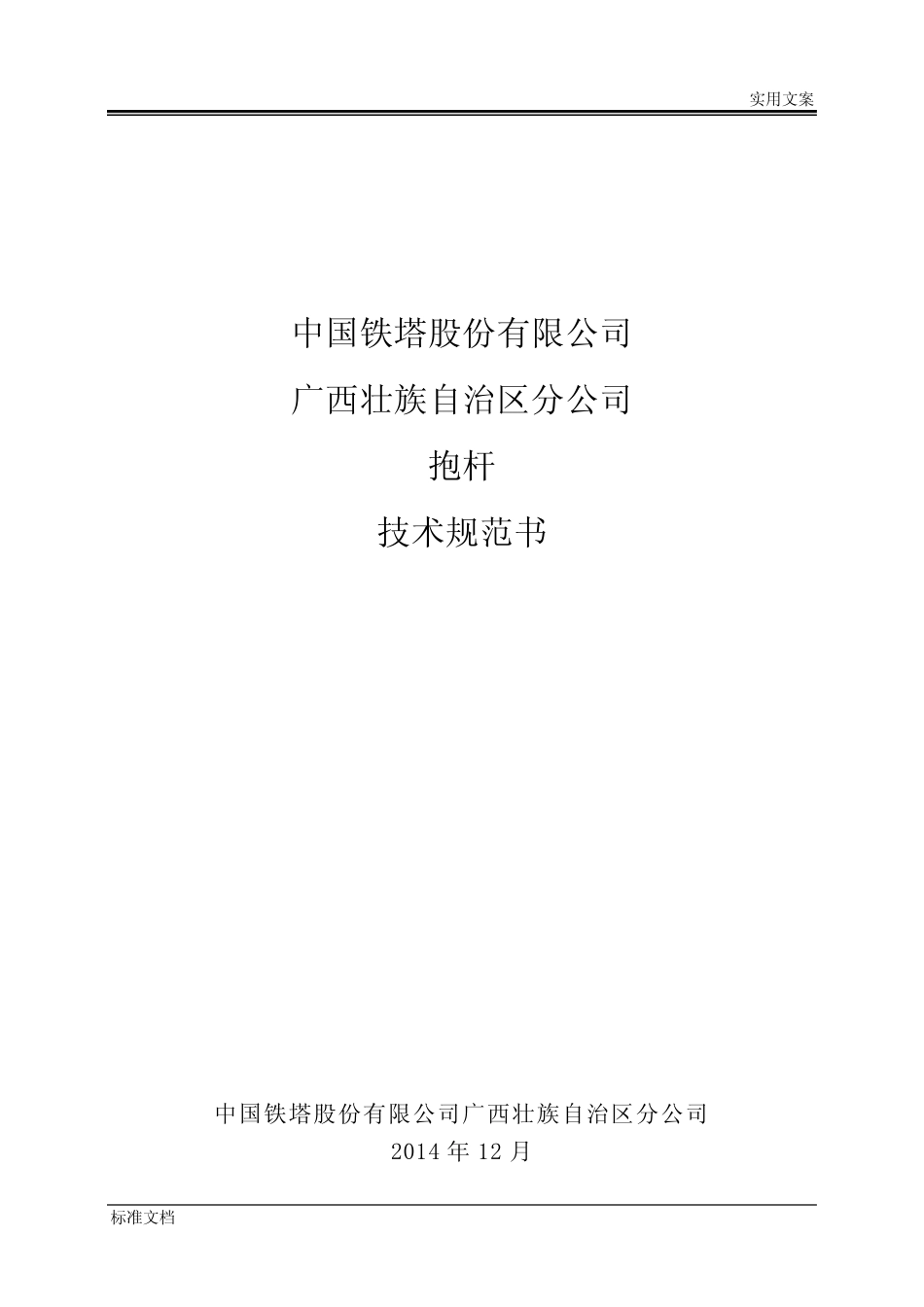

实用文案标准文档中国铁塔股份有限公司广西壮族自治区分公司抱杆技术规范书中国铁塔股份有限公司广西壮族自治区分公司2014年12月实用文案标准文档目录1、设计原则..............................................................22、设计依据..............................................................23、施工及验收依据........................................................24、材料选用..............................................................24.1塔身材料...........................................................24.2连接材料...........................................................25、构造与工艺技术要求....................................................35.1连接要求...........................................................35.2制作要求...........................................................35.3安装要求...........................................................55.4工艺要求...........................................................66、变形限制..............................................................67、维护要求..............................................................78、其他要求..............................................................7实用文案标准文档1、设计原则移动通信工程抱杆结构的设计使用年限为25年，建筑物结构安全等级为二级。设计基本风压按30年一遇采用，但基本风压不得大于0.75kN/m2。抱杆结构抗震设防烈度按所在地抗震设防基本烈度采用。2、设计依据(1)钢结构设计规范GB50017-2003(2)高耸结构设计规范GB50135-2006(3)建筑结构荷载规范GB50009-2012(4)建筑抗震设计规范GB50011-2012(5)移动通信工程钢塔桅结构设计规范YD/T5131-2005(6)混凝土结构后锚固技术规程JGJ145-20043、施工及验收依据(1)钢结构工程施工质量验收规范GB50205-2001(2)钢结构焊接规范GB50661-2011(3)移动通信工程钢塔桅结构验收规范YD/T5132-2005(4)塔桅钢结构工程施工质量验收规程CECS236：2006(5)其他相关的施工及验收规范4、材料选用移动通信工程抱杆结构采用的钢材应符合设计要求，应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。所有材料均应符合质检要求，应有书面鉴定。焊接结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。4.1塔身材料移动通信工程抱杆的钢材宜采用Q235普通碳素结构钢、Q345低合金结构钢、20号优质碳素结构钢，有条件也可采用Q390钢或钢材强度等级更高的结构钢，其质量标准应分别符合我国现行有关国家标准。施工中如采用进口钢材或代用材料时，必须提供该材料的机械性能及化学成分，并进行抽样检查，经设计同意后方可采用。杆身及支撑均采用热轧无缝钢管，且不允许拼接。4.2连接材料连接材料应符合下列要求：1．抱杆结构的焊接宜采用手工电弧焊，选用的焊条应符合现行国家标准的规定，焊条型号应与构件钢材的强度想适应。实用文案标准文档(1)对于Q235钢，宜选用E43xx型焊条；(2)对于Q345钢，宜选用E50xx型焊条；(3)对于Q390钢，宜选用E55xx型焊条；(4)对于不同强度钢材的连接焊缝，可采用与低强度钢材相适应的焊条。手工焊接采用的焊条，应符合现行国家标准《非合金钢及细晶粒钢焊条》GB/T5117-2012或《热强钢焊条》GB/T5118-2012的规定。对于Q235钢，宜选用E43型焊条；对于Q345钢，宜选用E50型焊条；对于不同强度钢材的连接焊缝，可采用与低强度钢材相适应的焊条。采用自动焊接或半自动焊接时，焊丝和相应的焊剂应与主体金属强度相适应，不同强度的钢材相焊接时，可按强度较低钢材选用焊接材料。焊丝应符合《熔化焊用钢丝》GB/T14957的规定。2．采用法兰连接时宜选用高强度材料的普通螺栓或高强度螺栓。并应符合现行国家标准。螺栓、螺母机械性能应符合《紧固件机械性能螺栓螺钉和螺柱》GB/T3098.1及《紧固件机械性能螺母粗牙螺纹》GB/T3098.2的规定。4.8级螺栓质量标准应符合现行国家标准...
