用电信息采集终端测试装置技术规范VIP免费

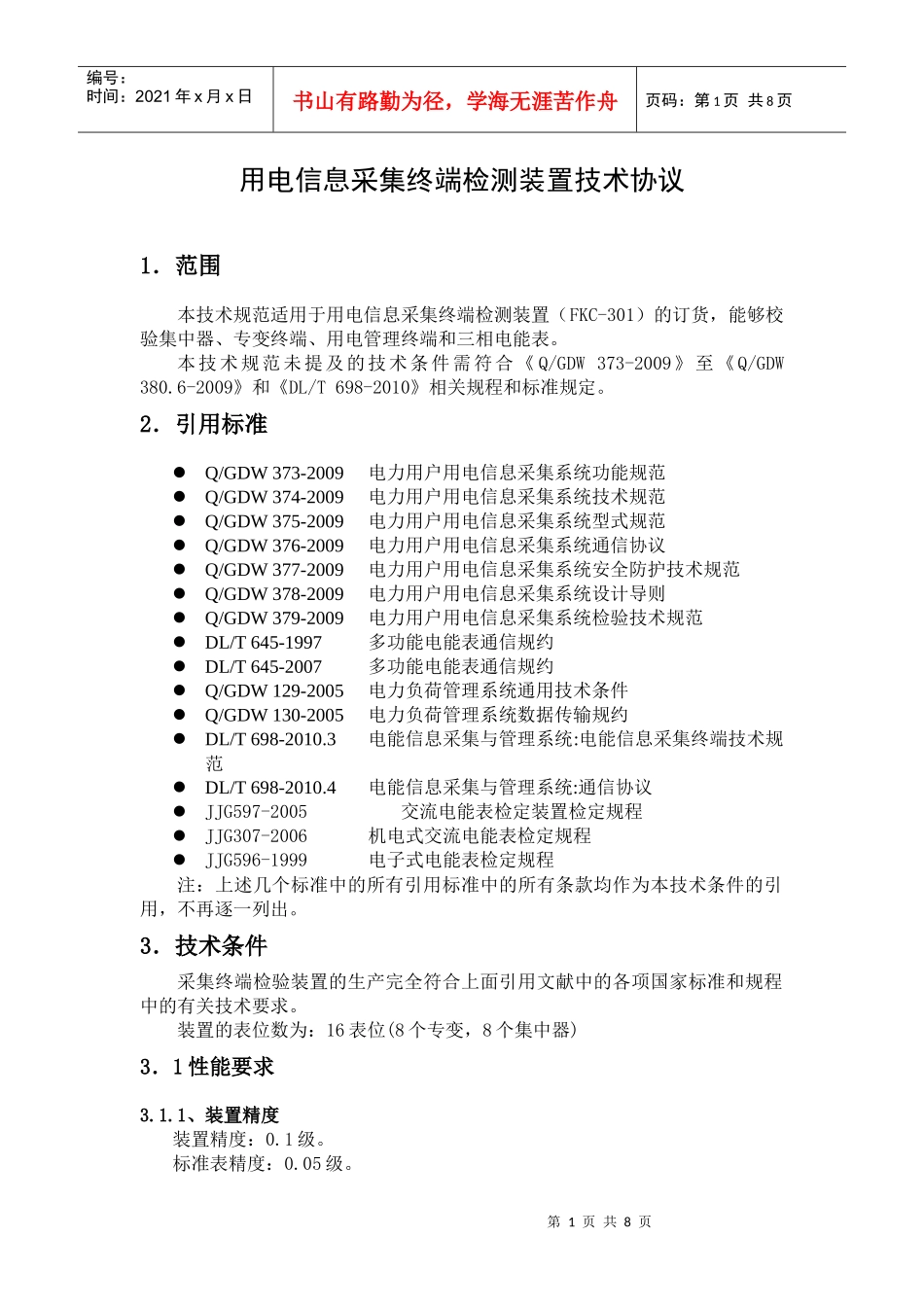

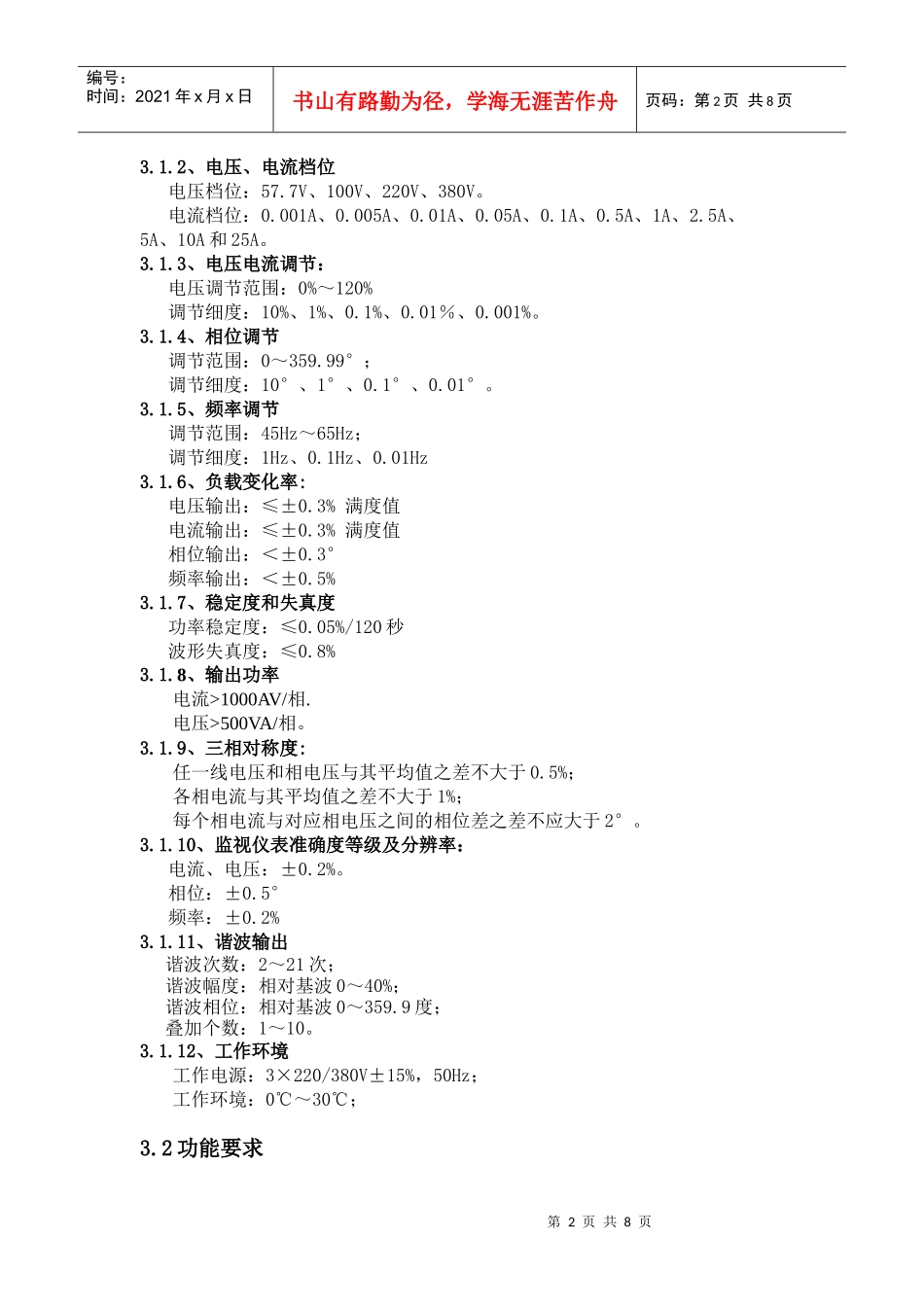

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页用电信息采集终端检测装置技术协议1．范围本技术规范适用于用电信息采集终端检测装置（FKC-301）的订货，能够校验集中器、专变终端、用电管理终端和三相电能表。本技术规范未提及的技术条件需符合《Q/GDW373-2009》至《Q/GDW380.6-2009》和《DL/T698-2010》相关规程和标准规定。2．引用标准Q/GDW373-2009电力用户用电信息采集系统功能规范Q/GDW374-2009电力用户用电信息采集系统技术规范Q/GDW375-2009电力用户用电信息采集系统型式规范Q/GDW376-2009电力用户用电信息采集系统通信协议Q/GDW377-2009电力用户用电信息采集系统安全防护技术规范Q/GDW378-2009电力用户用电信息采集系统设计导则Q/GDW379-2009电力用户用电信息采集系统检验技术规范DL/T645-1997多功能电能表通信规约DL/T645-2007多功能电能表通信规约Q/GDW129-2005电力负荷管理系统通用技术条件Q/GDW130-2005电力负荷管理系统数据传输规约DL/T698-2010.3电能信息采集与管理系统:电能信息采集终端技术规范DL/T698-2010.4电能信息采集与管理系统:通信协议JJG597-2005交流电能表检定装置检定规程JJG307-2006机电式交流电能表检定规程JJG596-1999电子式电能表检定规程注：上述几个标准中的所有引用标准中的所有条款均作为本技术条件的引用，不再逐一列出。3．技术条件采集终端检验装置的生产完全符合上面引用文献中的各项国家标准和规程中的有关技术要求。装置的表位数为：16表位(8个专变，8个集中器)3．1性能要求3.1.1、装置精度装置精度：0.1级。标准表精度：0.05级。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3.1.2、电压、电流档位电压档位：57.7V、100V、220V、380V。电流档位：0.001A、0.005A、0.01A、0.05A、0.1A、0.5A、1A、2.5A、5A、10A和25A。3.1.3、电压电流调节：电压调节范围：0%～120%调节细度：10%、1%、0.1%、0.01％、0.001%。3.1.4、相位调节调节范围：0～359.99°；调节细度：10°、1°、0.1°、0.01°。3.1.5、频率调节调节范围：45Hz～65Hz；调节细度：1Hz、0.1Hz、0.01Hz3.1.6、负载变化率:电压输出：≤±0.3%满度值电流输出：≤±0.3%满度值相位输出：＜±0.3°频率输出：＜±0.5%3.1.7、稳定度和失真度功率稳定度：≤0.05%/120秒波形失真度：≤0.8%3.1.8、输出功率电流>1000AV/相.电压>500VA/相。3.1.9、三相对称度:任一线电压和相电压与其平均值之差不大于0.5%；各相电流与其平均值之差不大于1%；每个相电流与对应相电压之间的相位差之差不应大于2°。3.1.10、监视仪表准确度等级及分辨率：电流、电压：±0.2%。相位：±0.5°频率：±0.2%3.1.11、谐波输出谐波次数：2～21次；谐波幅度：相对基波0～40%；谐波相位：相对基波0～359.9度；叠加个数：1～10。3.1.12、工作环境工作电源：3×220/380V±15%，50Hz；工作环境：0℃～30℃；3.2功能要求第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3.2.1、电能脉冲1，检测路数：2路（有功、无功）。2，脉冲宽度：60～80ms。3，输入方式：有源、无源脉冲。3.2.2、脉冲输出1，输出路数：8路。2，脉冲宽度：1～1000ms可调3、输出电平：无源、+5V、+12V。4，输出方式：有源脉冲或无源脉冲。3.2.3、控制检测1，输入路数：4路。2，输入方式：应为不带电的开／合切换触点。3，检测方式：脉冲检测，电平检测。3.2.4、遥信检测1，输入路数：8路。2，输入方式：应为不带电的开／合切换触点。3，检测方式：通、断次数不少于105次。3.2.5、直流电压输出1，输出回路：1路。2，输出范转：0～12V直流电压。3，调节细度：约0.01V。3.2.6、直流电压测量1，测量回路：1路。2，测量范围：0～25V直流电压。3，测量精度：<1%。3.2.7、直流电流输出1，输出回路：1路。2，输出容量：1～30mA直流电流(负载100Ω)3，调节细度：约0.1mA。3.2.8、门信号1，输出回路：1路。2，触点寿命：通、断不少于105次。3.2.9、报警信号1，输入回路：1路。2，输入方式：应为不...
