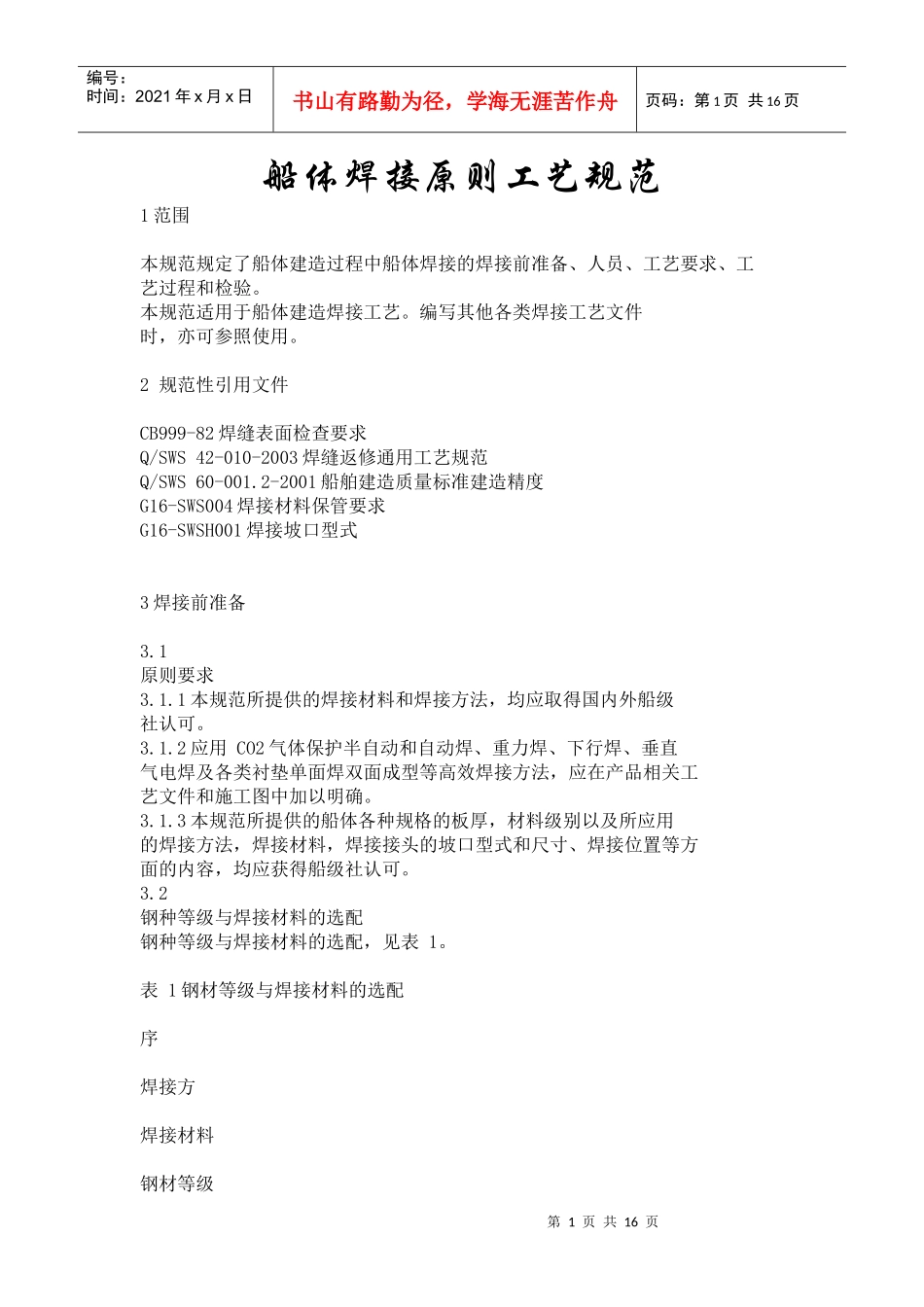

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页船体焊接原则工艺规范1范围本规范规定了船体建造过程中船体焊接的焊接前准备、人员、工艺要求、工艺过程和检验。本规范适用于船体建造焊接工艺。编写其他各类焊接工艺文件时，亦可参照使用。2规范性引用文件CB999-82焊缝表面检查要求Q/SWS42-010-2003焊缝返修通用工艺规范Q/SWS60-001.2-2001船舶建造质量标准建造精度G16-SWS004焊接材料保管要求G16-SWSH001焊接坡口型式3焊接前准备3.1原则要求3.1.1本规范所提供的焊接材料和焊接方法，均应取得国内外船级社认可。3.1.2应用CO2气体保护半自动和自动焊、重力焊、下行焊、垂直气电焊及各类衬垫单面焊双面成型等高效焊接方法，应在产品相关工艺文件和施工图中加以明确。3.1.3本规范所提供的船体各种规格的板厚，材料级别以及所应用的焊接方法，焊接材料，焊接接头的坡口型式和尺寸、焊接位置等方面的内容，均应获得船级社认可。3.2钢种等级与焊接材料的选配钢种等级与焊接材料的选配，见表1。表1钢材等级与焊接材料的选配序焊接方焊接材料钢材等级第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页适用范围号法构架对接E4315.01(SH427.01)全位置角A、B、DE5015.01(SH507.01)焊AH32~DH36其它等效焊材手工电外板对接1弧焊EH32、EH36外板对接E5015.02(SH507.02)其它等效焊材构架全位置角焊焊丝：H08A焊剂：SHJ431A、B、D第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页埋弧自其它等效焊材2动拼板焊丝/焊剂AH32AH36H10Mn2/HJ101(CHJ101)双面焊DH32DH36H10Mn2G/HJ331(SHJ331)EH32EH36其它等效焊材E71T-1(DW-100)（2Y）A、B、D、外板及构E70T-1(MX-200)CO2气AH32架对接，E71T-1(SM-1F)（2Y）第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页体保护AH363E71T-1(KFX-712C)构架与板DH32半自动E501T-1(YJ-502)（Q）平角，立DH36焊E71T-1(TWE-711)角焊EH36其它等效焊材焊丝：中、大组E71T-1(TWE-711)A、B、D、CO2气第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页立板材对E71T-1(KFX-712C)AH32AH364衬垫：体保护接及总组DH32DH36TC-1单面焊立中合拢EH32、E36JN-4对接缝其它等效焊材表1（续）序号焊接方法焊接材料钢材等级适用范围5手工衬垫单面焊第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页焊条：E5015.01(SH507.01)衬垫：JN-1其它等效焊材A、B、DAH32AH36DH32DH36中、大、总组立中板材对接及合拢对接缝E4313(CJ421FeZ)其它等效焊材A、B、D中、大组立中的构件平角焊缝6高效铁粉重力焊E5024(CJ501FeZ)其它等效焊材AH32AH36DH32DH367手工下行焊E5015(CJ507Fe)其它等效焊材A、B、DAH32DH32船体构件合拢垂直角焊缝8垂直气电焊丝:EG70T-2(DWS-43G)衬垫:KL-4GT第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页其它等效焊材UnRegisteredA、BAH32、AH36DH32、DH36总组立合拢旁板，纵、横舱壁的垂直对接焊焊焊丝:EG70T-2(DWS-43G)衬垫:JN-10其它等效焊材A、B、DAH32DH32AH36DH369FCB三丝埋弧自动单面焊焊丝：Y-A表面焊剂：NSH-50底面焊剂：NSH-IR其它等效焊材A、B、DAH32DH32AH36DH36平面分段流水线中板材的对接焊3.3典型结构用焊接材料和焊接方法的规定：3.3.1当采用手工电弧焊接时，下列结构的焊接必须选用低氢型焊条焊接。第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页a)船体总组立时的环形对接缝和纵桁对接；b)具有冰区加强级的船舶，船体外板端接缝和边接缝；c)主、辅机座、桅杆、吊货杆、拖钩架、系缆桩等承受强大载荷的舾装件及其所有承受高拉力的零部件；d)要求具有较大刚度的构件。如首框架、尾框架、以及其与外板和船体骨架的接缝。3.3.2在中、大及总组立的焊接中，下列结构不允许采用立向下行...
