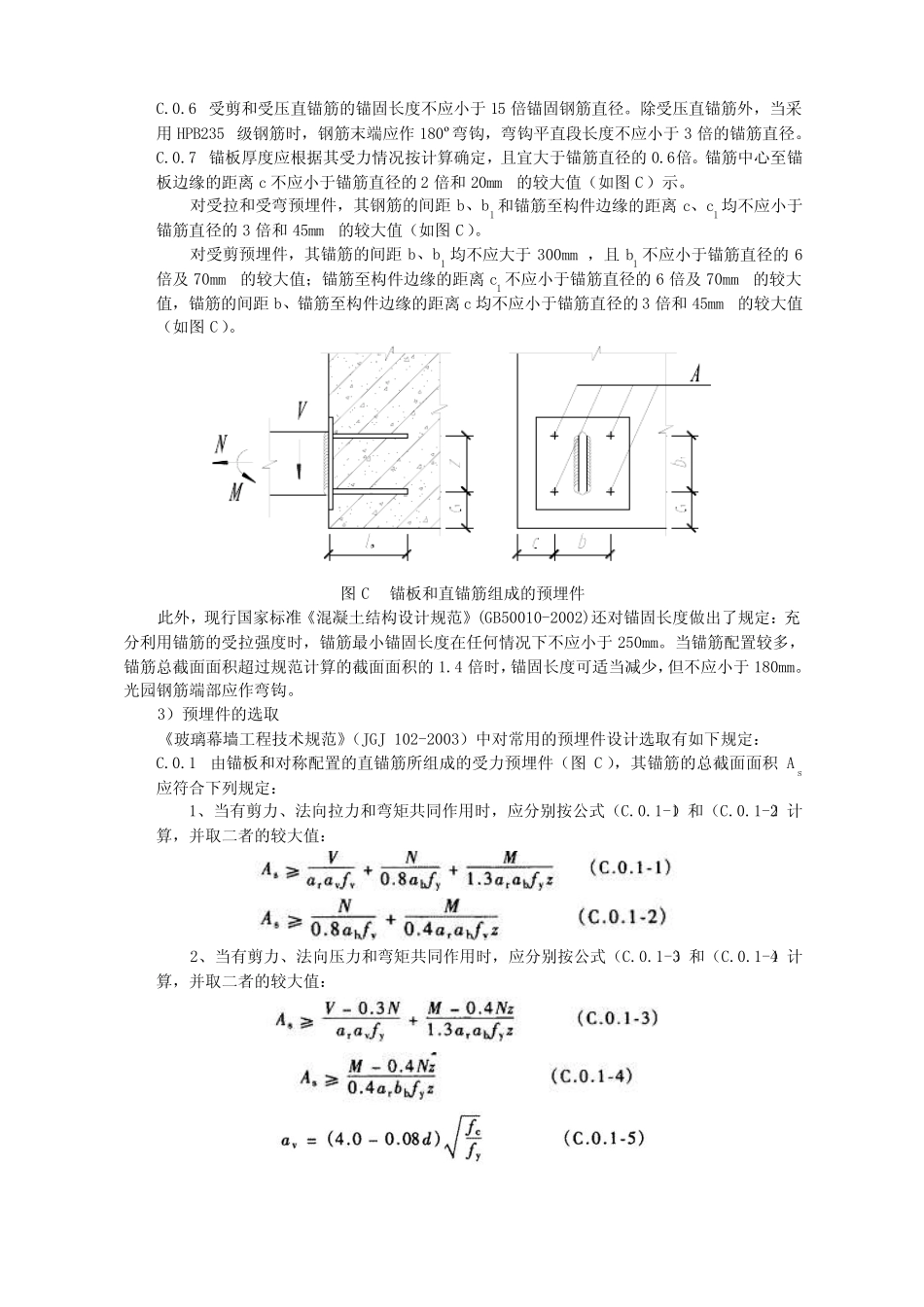

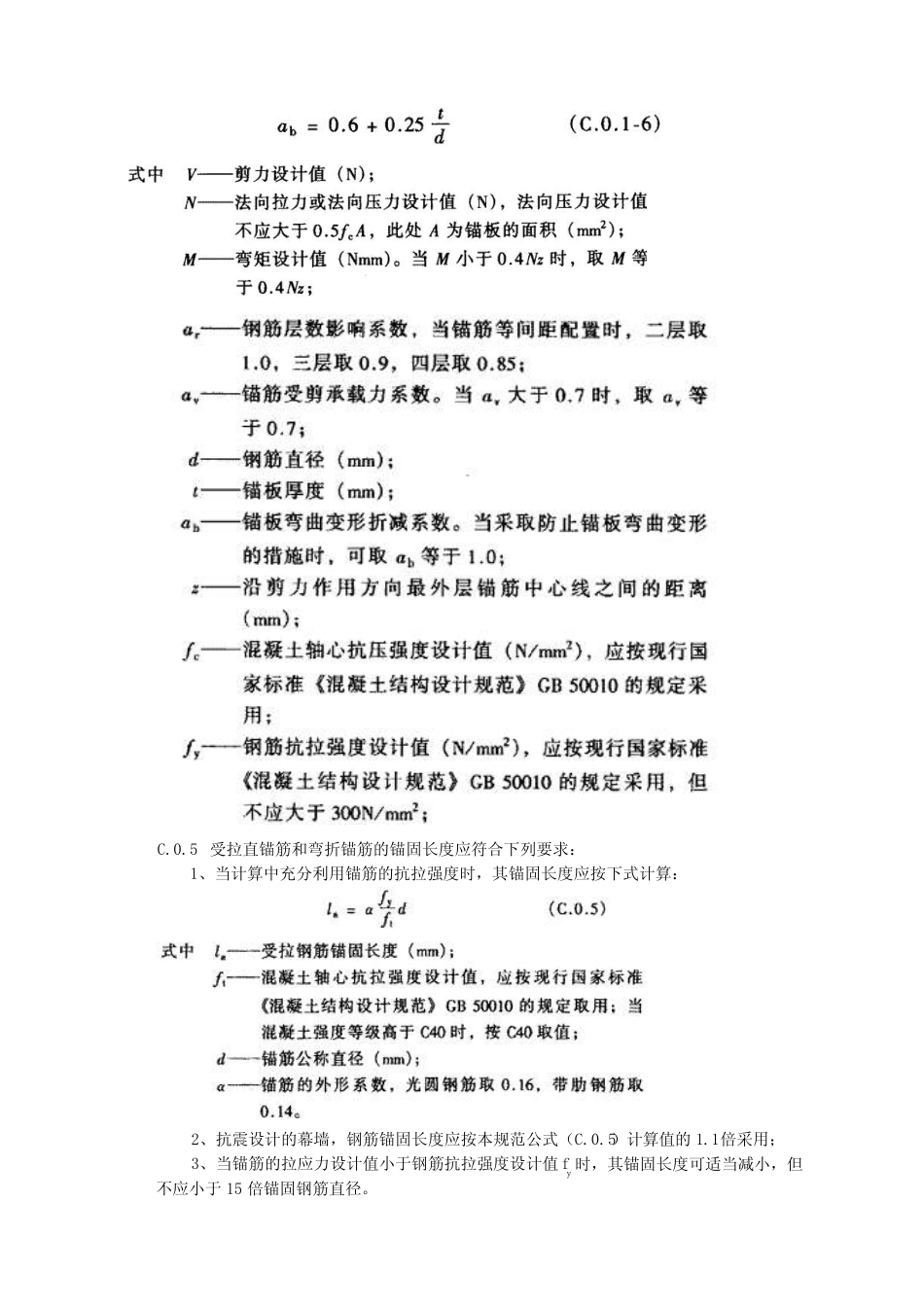

设计所预埋件讲座讲义一、概述为保持幕墙的承载力和侧向稳定性，用于固定连接幕墙立柱与主体结构连接件的构件。二、埋件类型及设计选用埋件分为预埋件和后置埋件。一般情况下幕墙应采用预埋件与主体结构相连接，所以在主体结构施工之时，就根据幕墙的划分决定预埋件的位置，按设计要求先设置埋件，再浇筑混凝土。如果因为幕墙设计未确定而主体结构要浇筑混凝土，则可在楼层上每隔1.2~1.5m（一般立柱间距范围）埋设一个预埋件，以后再加焊钢板来调整，相比较全无埋件安全可靠，也减少后加锚栓施工的麻烦。一）预埋件1、预埋件的分类1）根据外观分为①平板式预埋件②槽式预埋件③平板槽式预埋件④异型埋件2）根据埋件位置分为①水平预埋件a、底部平埋b、顶部平埋②垂直预埋件1）根据受力情况分为①轴心受拉预埋件②受剪预埋件③拉弯剪预埋件④压弯剪预埋件⑤构造预埋件2、预埋件材料的选用1）埋板规范规定埋板宜采用的Q235级钢。锚板厚度应根据其受力情况按计算确定，且宜大于锚筋直径的0.6倍。2）锚筋规范规定锚筋应采用HPB235、HRB335或HRB400级热轧钢筋，严禁采用冷加工钢筋。3、预埋件设计1）设计依据①《混凝土结构设计规范》GB50010-2002②《玻璃幕墙工程技术规范》JGJ102-2003③《钢筋焊接及验收规程》JGJ18-2003④《混凝土结构工程施工质量验收规范》GB50204-20022）设计原则《玻璃幕墙工程技术规范》（JGJ102-2003）中对常用的预埋件设计有如下规定：C.0.3预埋件的受力直锚筋不易少于4根，且不易多于4层；其直径不易小于8mm，且不宜大于25mm。受剪预埋件的直锚筋可采用2根。预埋件的锚筋应放置在构件的外排主筋内侧。C.0.6受剪和受压直锚筋的锚固长度不应小于15倍锚固钢筋直径。除受压直锚筋外，当采用HPB235级钢筋时，钢筋末端应作180º弯钩，弯钩平直段长度不应小于3倍的锚筋直径。C.0.7锚板厚度应根据其受力情况按计算确定，且宜大于锚筋直径的0.6倍。锚筋中心至锚板边缘的距离c不应小于锚筋直径的2倍和20mm的较大值（如图C）示。对受拉和受弯预埋件，其钢筋的间距b、b1和锚筋至构件边缘的距离c、c1均不应小于锚筋直径的3倍和45mm的较大值（如图C）。对受剪预埋件，其锚筋的间距b、b1均不应大于300mm，且b1不应小于锚筋直径的6倍及70mm的较大值；锚筋至构件边缘的距离c1不应小于锚筋直径的6倍及70mm的较大值，锚筋的间距b、锚筋至构件边缘的距离c均不应小于锚筋直径的3倍和45mm的较大值（如图C）。图C锚板和直锚筋组成的预埋件此外，现行国家标准《混凝土结构设计规范》(GB50010-2002)还对锚固长度做出了规定：充分利用锚筋的受拉强度时，锚筋最小锚固长度在任何情况下不应小于250mm。当锚筋配置较多，锚筋总截面面积超过规范计算的截面面积的1.4倍时，锚固长度可适当减少，但不应小于180mm。光园钢筋端部应作弯钩。3）预埋件的选取《玻璃幕墙工程技术规范》（JGJ102-2003）中对常用的预埋件设计选取有如下规定：C.0.1由锚板和对称配置的直锚筋所组成的受力预埋件（图C），其锚筋的总截面面积As应符合下列规定：1、当有剪力、法向拉力和弯矩共同作用时，应分别按公式（C.0.1-1）和（C.0.1-2）计算，并取二者的较大值：2、当有剪力、法向压力和弯矩共同作用时，应分别按公式（C.0.1-3）和（C.0.1-4）计算，并取二者的较大值：C.0.5受拉直锚筋和弯折锚筋的锚固长度应符合下列要求：1、当计算中充分利用锚筋的抗拉强度时，其锚固长度应按下式计算：2、抗震设计的幕墙，钢筋锚固长度应按本规范公式（C.0.5）计算值的1.1倍采用；3、当锚筋的拉应力设计值小于钢筋抗拉强度设计值fy时，其锚固长度可适当减小，但不应小于15倍锚固钢筋直径。4、预埋件制作1）预埋件钢筋焊接方法介绍预埋件钢筋焊接方法介绍焊接方法接头型式适用范围钢筋牌号钢筋直径（mm）电弧焊钢筋与钢板搭接HPB235HRB335HRB4008~208~408~25T型接头焊角焊HPB235HRB335HRB4008~206~256~25穿孔塞焊HPB235HRB335HRB4002020~2520~25埋弧压力焊HPB235HRB335HRB4008~206~256~25《玻璃幕墙工程技术规范》（JGJ102-2003）中对常用的预埋件焊接方式的选用有如下规定：C.0.4直锚筋与锚板应采用T型焊。当锚筋直径不大于20mm...
