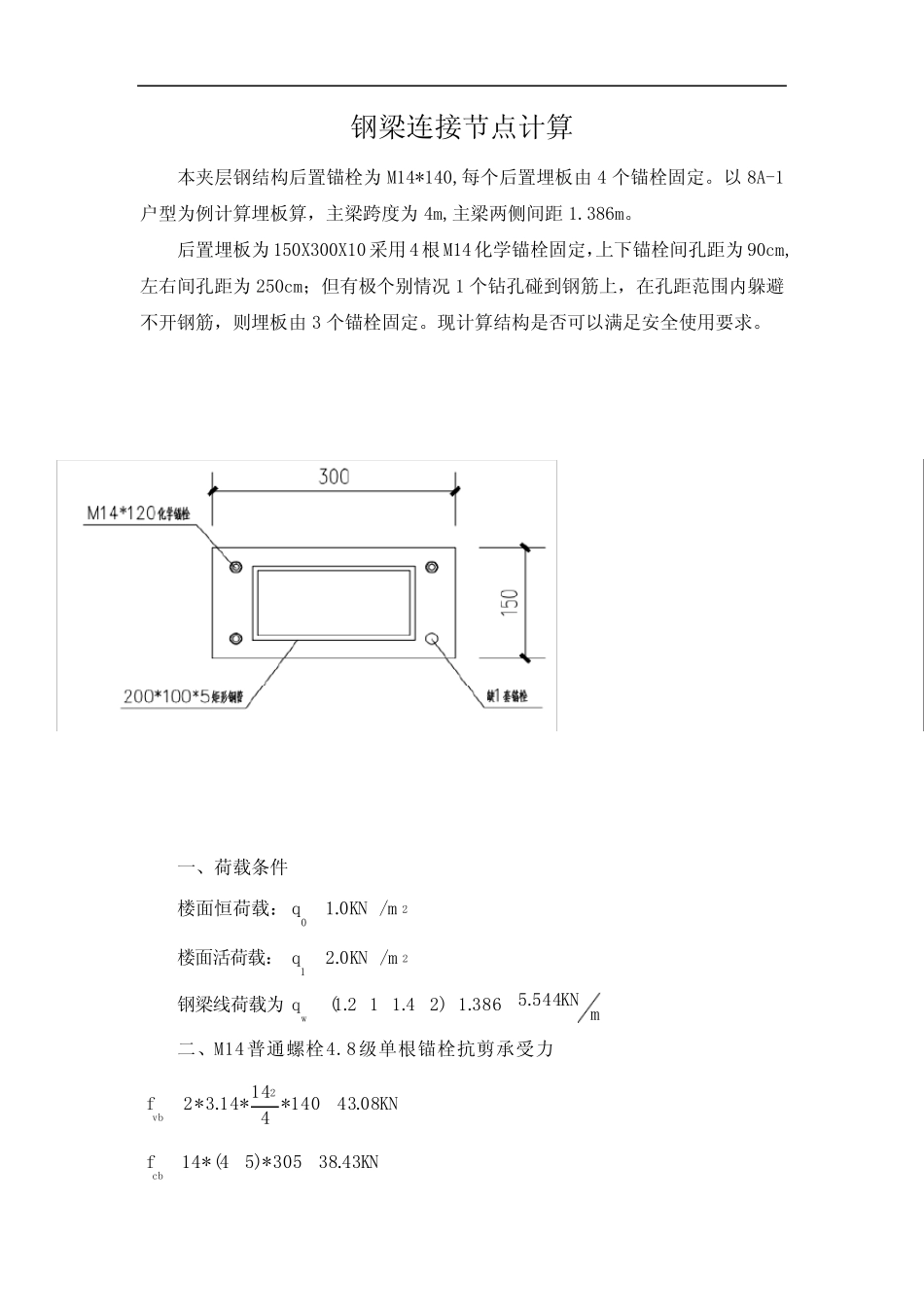

钢梁连接节点计算本夹层钢结构后置锚栓为M14*140,每个后置埋板由4个锚栓固定。以8A-1户型为例计算埋板算，主梁跨度为4m,主梁两侧间距1.386m。后置埋板为150X300X10采用4根M14化学锚栓固定，上下锚栓间孔距为90cm,左右间孔距为250cm；但有极个别情况1个钻孔碰到钢筋上，在孔距范围内躲避不开钢筋，则埋板由3个锚栓固定。现计算结构是否可以满足安全使用要求。一、荷载条件楼面恒荷载：20/0.1mKNq楼面活荷载：21/0.2mKNq钢梁线荷载为mKNqw544.5386.1)24.112.1(二、M14普通螺栓4.8级单根锚栓抗剪承受力KNfvb08.43140*414*14.3*22KNfcb43.38305*)54(*14单根螺栓抗剪力以上两者取最小值38.43KN1、化学锚栓抗剪验算现假设埋板处所有剪力全部由化学锚栓承担，则埋板所受的剪力为maxVKNblqqV09.112/386.1*4*)2*4.11*2.1(2/**)*4.1*2.1(10maxn为一个埋板的化学锚栓个数则：vbf=38.43≧KNV09.11max所以单根螺栓也可以满足抗剪要求vbhN-螺栓所受承载力2、后置埋件抗拉验算埋板4个锚栓上面2个锚栓承受拉力，下面2个锚栓承受压力1)埋板受拉力NNgsd5544埋板受剪力NVgsd27702/386.14mmNM.2216008027702)受力最大锚栓拉力NNgsd5544NMnNyiy1385)502()50221600(25544221≥0NyyMnNNihsd14651002100221600255442213）锚栓钢材所受破坏承载力锚栓钢材所受承载力标准值NfANussRk2900050058锚栓受拉破坏承载力分项系数0.23305002.12.1yuNRsffY锚栓受拉破坏承载力设计值NNYNNhsdNRssRksRd146514500229000结论：埋板在上排两个M14化学锚栓可以满足要求！
