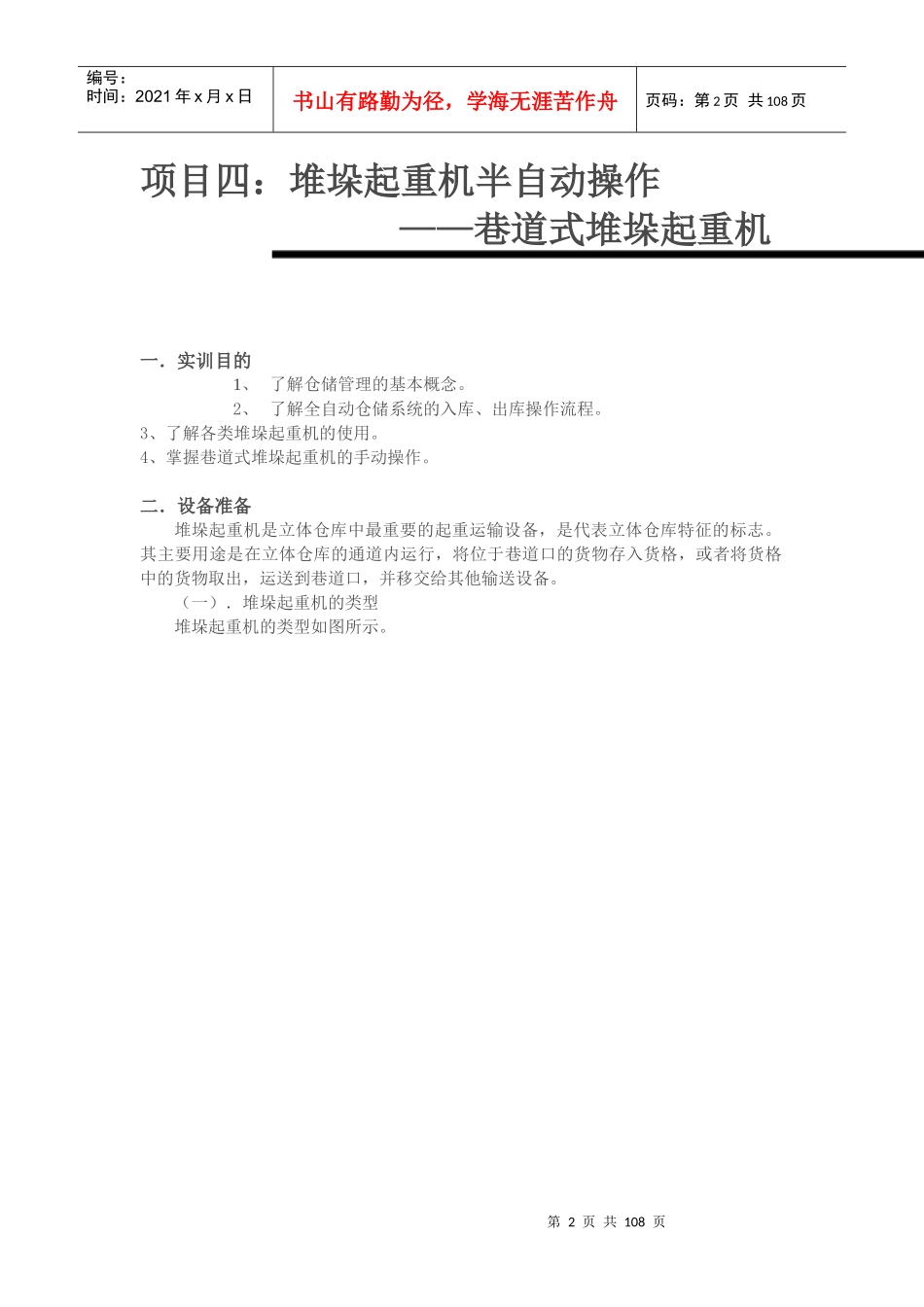

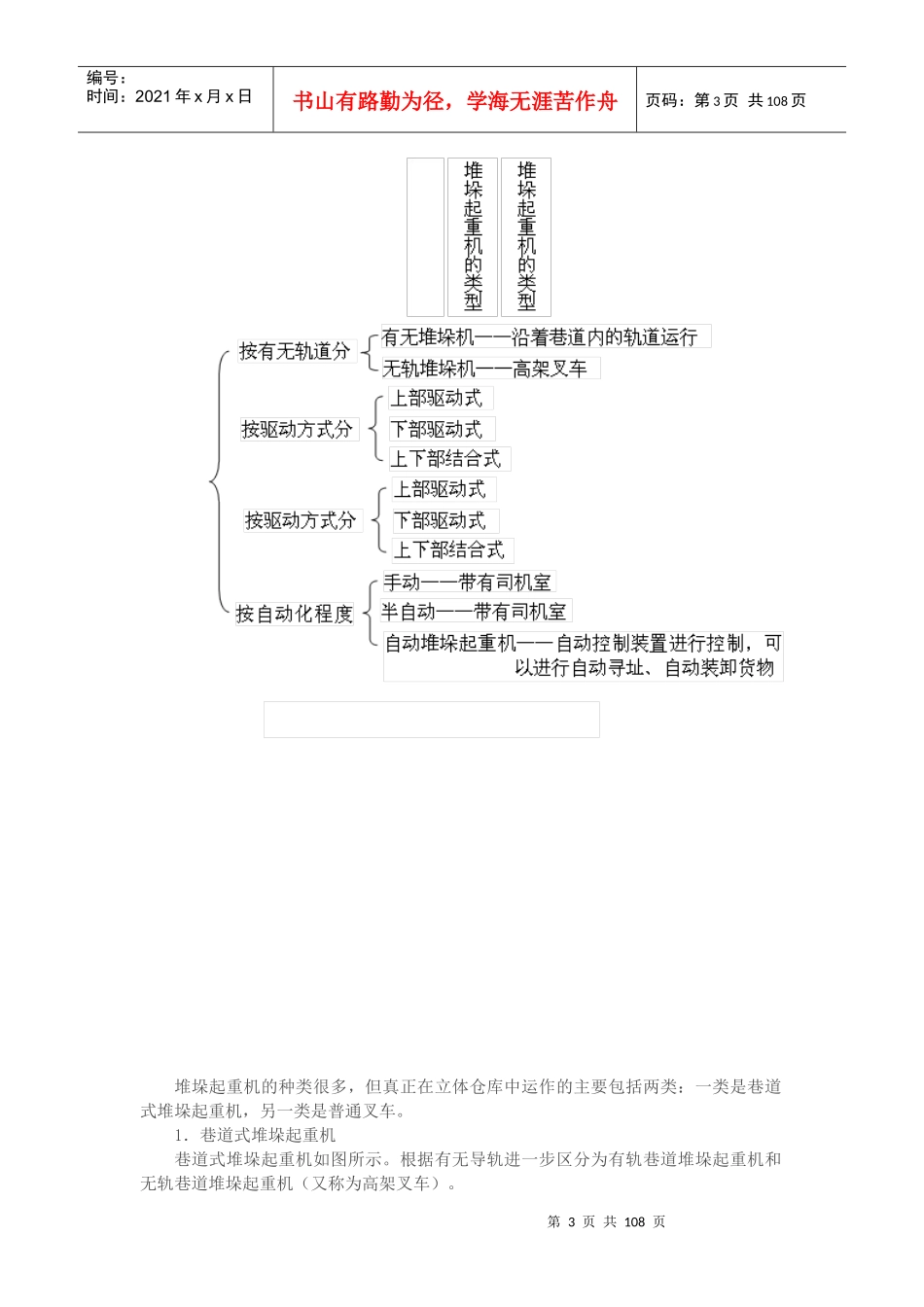

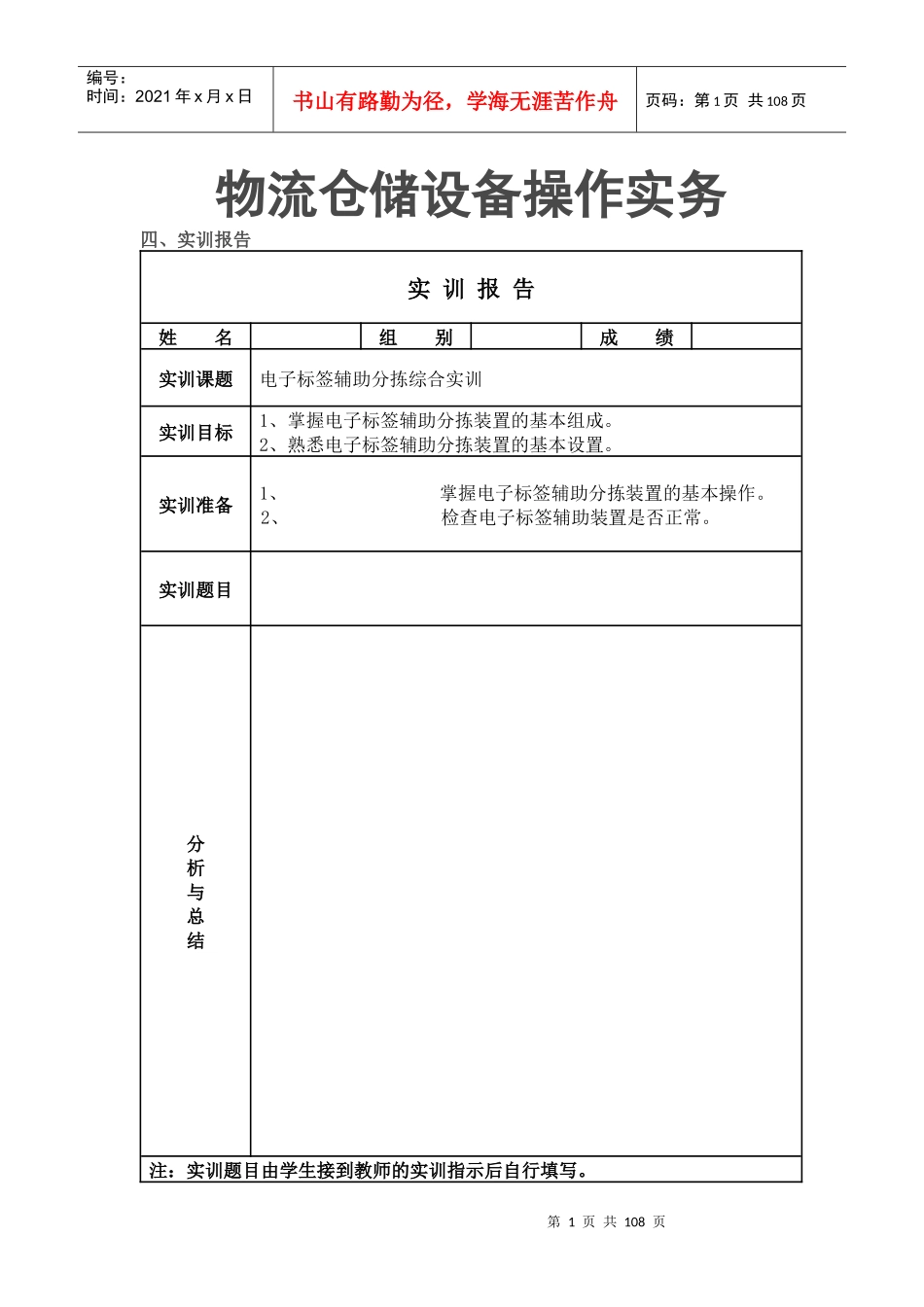

第1页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共108页物流仓储设备操作实务四、实训报告实训报告姓名组别成绩实训课题电子标签辅助分拣综合实训实训目标1、掌握电子标签辅助分拣装置的基本组成。2、熟悉电子标签辅助分拣装置的基本设置。实训准备1、掌握电子标签辅助分拣装置的基本操作。2、检查电子标签辅助装置是否正常。实训题目分析与总结注：实训题目由学生接到教师的实训指示后自行填写。第2页共108页第1页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共108页项目四：堆垛起重机半自动操作——巷道式堆垛起重机一．实训目的1、了解仓储管理的基本概念。2、了解全自动仓储系统的入库、出库操作流程。3、了解各类堆垛起重机的使用。4、掌握巷道式堆垛起重机的手动操作。二．设备准备堆垛起重机是立体仓库中最重要的起重运输设备，是代表立体仓库特征的标志。其主要用途是在立体仓库的通道内运行，将位于巷道口的货物存入货格，或者将货格中的货物取出，运送到巷道口，并移交给其他输送设备。（一）．堆垛起重机的类型堆垛起重机的类型如图所示。第3页共108页第2页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共108页堆垛起重机的种类很多，但真正在立体仓库中运作的主要包括两类：一类是巷道式堆垛起重机，另一类是普通叉车。1．巷道式堆垛起重机巷道式堆垛起重机如图所示。根据有无导轨进一步区分为有轨巷道堆垛起重机和无轨巷道堆垛起重机（又称为高架叉车）。第4页共108页第3页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共108页2．普通叉车叉车被广泛用来承担装卸、搬运、堆码作业，如图所示。它具有适用性强、机动灵活、效率高等优点。这里仅就它堆垛的功能与巷道式堆垛机进行比较。有轨巷道堆垛起重机、无轨巷道堆垛起重机、普通叉车三种设备的主要性能比较如下表所示：设备名称作业高度巷道宽度作业灵活性自动化程度普通叉车小于5米最大任意移动，非常灵活一般为手动，自动化程度低无轨巷道堆垛起重机中5米～12米可服务于两个以上的巷道，并完成高可以手动、半自动、自动及远距离第5页共108页第4页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共108页架区外的作业集中控制有轨巷道堆垛起重机大于12米最小只能在高层货架巷道内作业，必须配备出入库设备可以手动、半自动、自动及远距离集中控制（二）．堆垛起重机的工作特点堆垛起重机按照结构不同可分为桥式堆垛起重机和巷道堆垛起重机。1．桥式堆垛起重机桥式堆垛起重机兼有起重机和叉车的双重结构特点，具有桥架和回转小车。桥架在仓库上方运行，回转小车在桥架上运行。同时，桥式堆垛起重机具有叉车的结构特点，即具有固定式或可延伸式的立柱，立柱上装有货叉或者其他取物装置。桥式堆垛起重机由于桥架笨重因而运行速度受到很大的限制，它仅适用于出入库频率不高或长大件物料和笨重货物的搬运和堆垛。主要适用于12米以下中等跨度的仓库中，巷道的宽度较大，在高层自动化立体仓库中，它的应用运到了限制。2巷道堆垛起重机巷道堆垛起重机是指沿货架仓库巷道内的轨道运行，能实现较高作业高度存取货物的起重机械。它具有以下特点：（1）整机结构高而窄巷道堆垛起重机由于用在高架仓库中，货架很高而巷道又非常窄小，堆垛机的宽度只与所搬运货物单元的宽度相等。（2）结构的刚度和精度要求高堆垛机的金属结构设计除需满足强度要求外，结构的精度要求也很高。如当堆垛机载货时，载货台在立柱上的升降导轨的不垂直度一般要求不超过3～5毫米。（3）取物装置复杂堆垛机配备有特殊的取物装置，常用的有伸缩货叉、伸缩平板和可对物料箱或特殊形状货物作业的机械手，工作时，能对两侧货架作业，存取货物。（4）堆垛机的电力拖动系统要同时满足快速、平稳和准确等要求要求堆垛机的工作速度高，启，制动要平稳，以防止货物单元在载货台上发生滑动或使装在托盘上的货物发生倒塌；同时要求具有较高的停车准确性，能保证载货台停在指定的货位，停车精度一般不超过5～1...
