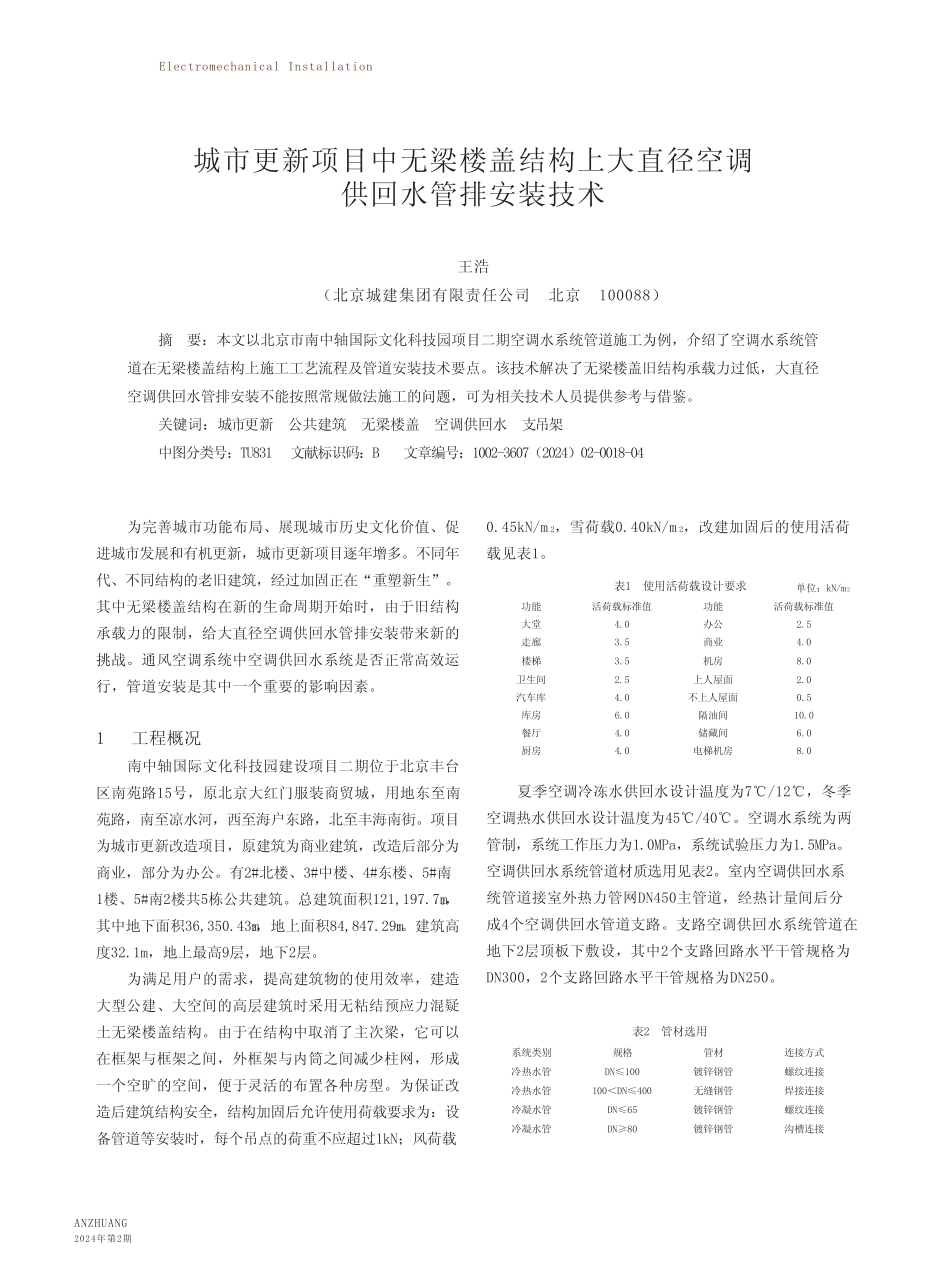

ANZHUANG2024年第2期18机电安装ElectromechanicalInstallation王浩（北京城建集团有限责任公司北京100088）摘要：本文以北京市南中轴国际文化科技园项目二期空调水系统管道施工为例，介绍了空调水系统管道在无梁楼盖结构上施工工艺流程及管道安装技术要点。该技术解决了无梁楼盖旧结构承载力过低，大直径空调供回水管排安装不能按照常规做法施工的问题，可为相关技术人员提供参考与借鉴。关键词：城市更新公共建筑无梁楼盖空调供回水支吊架中图分类号：TU831文献标识码：B文章编号：1002-3607（2024）02-0018-04城市更新项目中无梁楼盖结构上大直径空调供回水管排安装技术为完善城市功能布局、展现城市历史文化价值、促进城市发展和有机更新，城市更新项目逐年增多。不同年代、不同结构的老旧建筑，经过加固正在“重塑新生”。其中无梁楼盖结构在新的生命周期开始时，由于旧结构承载力的限制，给大直径空调供回水管排安装带来新的挑战。通风空调系统中空调供回水系统是否正常高效运行，管道安装是其中一个重要的影响因素。1工程概况南中轴国际文化科技园建设项目二期位于北京丰台区南苑路15号，原北京大红门服装商贸城，用地东至南苑路，南至凉水河，西至海户东路，北至丰海南街。项目为城市更新改造项目，原建筑为商业建筑，改造后部分为商业，部分为办公。有2#北楼、3#中楼、4#东楼、5#南1楼、5#南2楼共5栋公共建筑。总建筑面积121,197.7m2，其中地下面积36,350.43m2，地上面积84,847.29m2。建筑高度32.1m，地上最高9层，地下2层。为满足用户的需求，提高建筑物的使用效率，建造大型公建、大空间的高层建筑时采用无粘结预应力混疑土无梁楼盖结构。由于在结构中取消了主次梁，它可以在框架与框架之间，外框架与内筒之间减少柱网，形成一个空旷的空间，便于灵活的布置各种房型。为保证改造后建筑结构安全，结构加固后允许使用荷载要求为：设备管道等安装时，每个吊点的荷重不应超过1kN；风荷载表1使用活荷载设计要求单位：kN/m2功能活荷载标准值功能活荷载标准值大堂4.0办公2.5走廊3.5商业4.0楼梯3.5机房8.0卫生间2.5上人屋面2.0汽车库4.0不上人屋面0.5库房6.0隔油间10.0餐厅4.0储藏间6.0厨房4.0电梯机房8.0表2管材选用系统类别规格管材连接方式冷热水管DN≤100镀锌钢管螺纹连接冷热水管100＜DN≤400无缝钢管焊接连接冷凝水管DN≤65镀锌钢管螺纹连接冷凝水管DN≥80镀锌钢管沟槽连接夏季空调冷冻水供回水设计温度为7℃/12℃，冬季空调热水供回水设计温度为45℃/40℃。空调水系统为两管制，系统工作压力为1.0MPa，系统试验压力为1.5MPa。空调供回水系统管道材质选用见表2。室内空调供回水系统管道接室外热力管网DN450主管道，经热计量间后分成4个空调供回水管道支路。支路空调供回水系统管道在地下2层顶板下敷设，其中2个支路回路水平干管规格为DN300，2个支路回路水平干管规格为DN250。0.45kN/m2，雪荷载0.40kN/m2，改建加固后的使用活荷载见表1。19INSTALLATION2024.2ElectromechanicalInstallation机电安装2空调供回水管管排安装2.1工艺流程施工准备，管道除锈，支吊架制安，坡口加工，管道预制焊接，管道吊装，试压冲洗，管道保温，系统调试。2.2管道支吊架选型及制作安装2.2.1管道支吊架选型设计结构楼板承载力要求设备管道等安装时，每个吊点的荷载不应超过1kN。现场经过计算，楼板承载力不符合结构设计要求，柱间也没有结构梁体进行支吊架固定，空调供回水管道安装不能按照常规方法进行管道支吊架选型和吊装。管道吊装承载力计算见表3。通过计算确定空调供回水管道支吊架方案为：空调供回水管道支架固定在混凝土结构柱上，由混凝土柱承担并转移空调供回水管道荷载。根据现场实际情况并结合空调供回水管道新设计路由及管道规格，最终确定空调供回水管道支吊架有3种做法（见图1-3）。2.2.2制作安装为保证管道支吊架的施工质量，在混凝土结构柱上的空调供回水管道支吊架由专业加固单位制作安装。专业加固单位制作管道支吊架时，应根据支吊架深化图纸确定管卡的孔距，使用机械开管卡孔方便日后管道安装。支吊架制作使用的型钢、化学锚栓等材料进场时，应通过监理现场检验并做好见...
