市政工程监理实施细则(道路)VIP免费

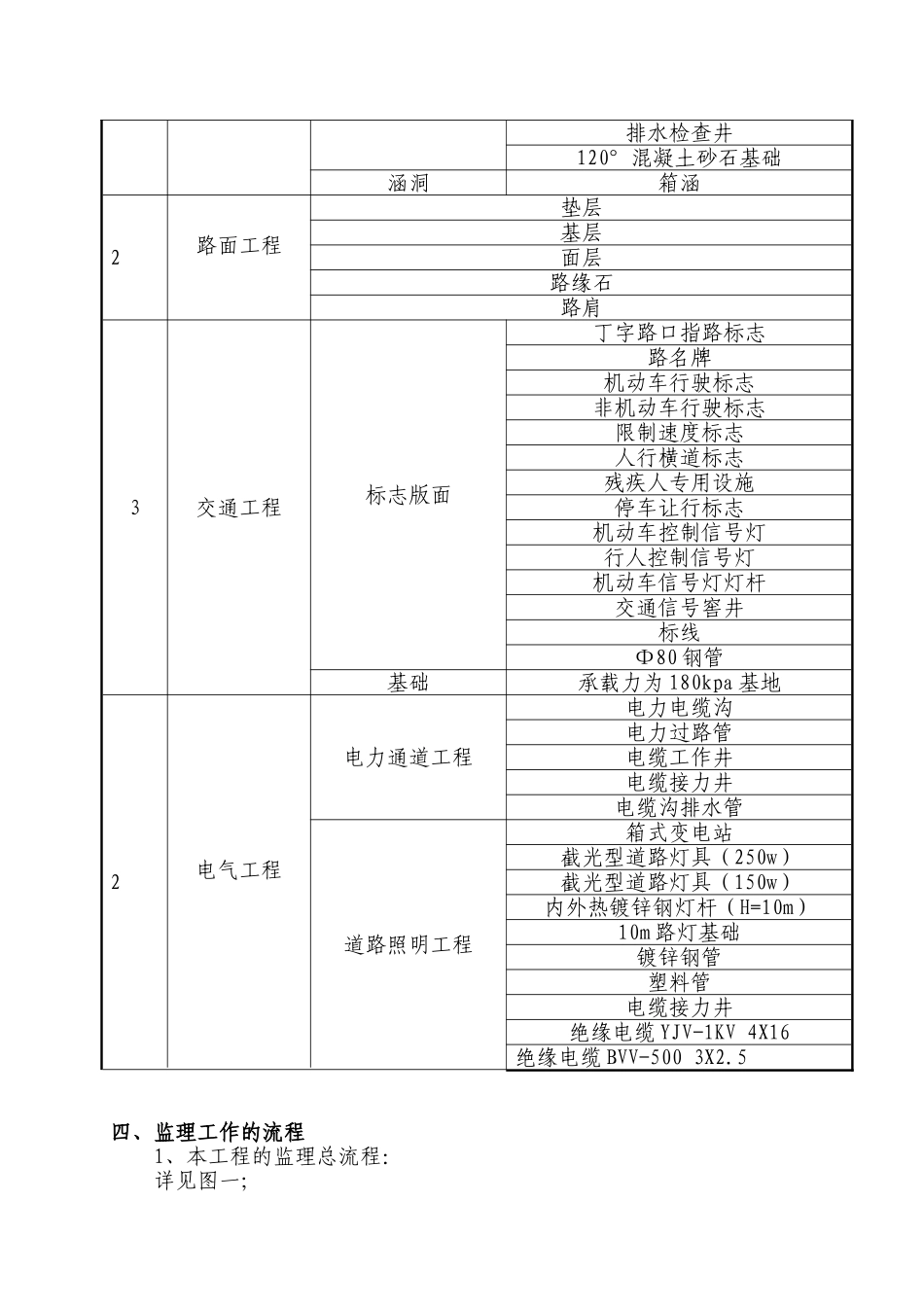

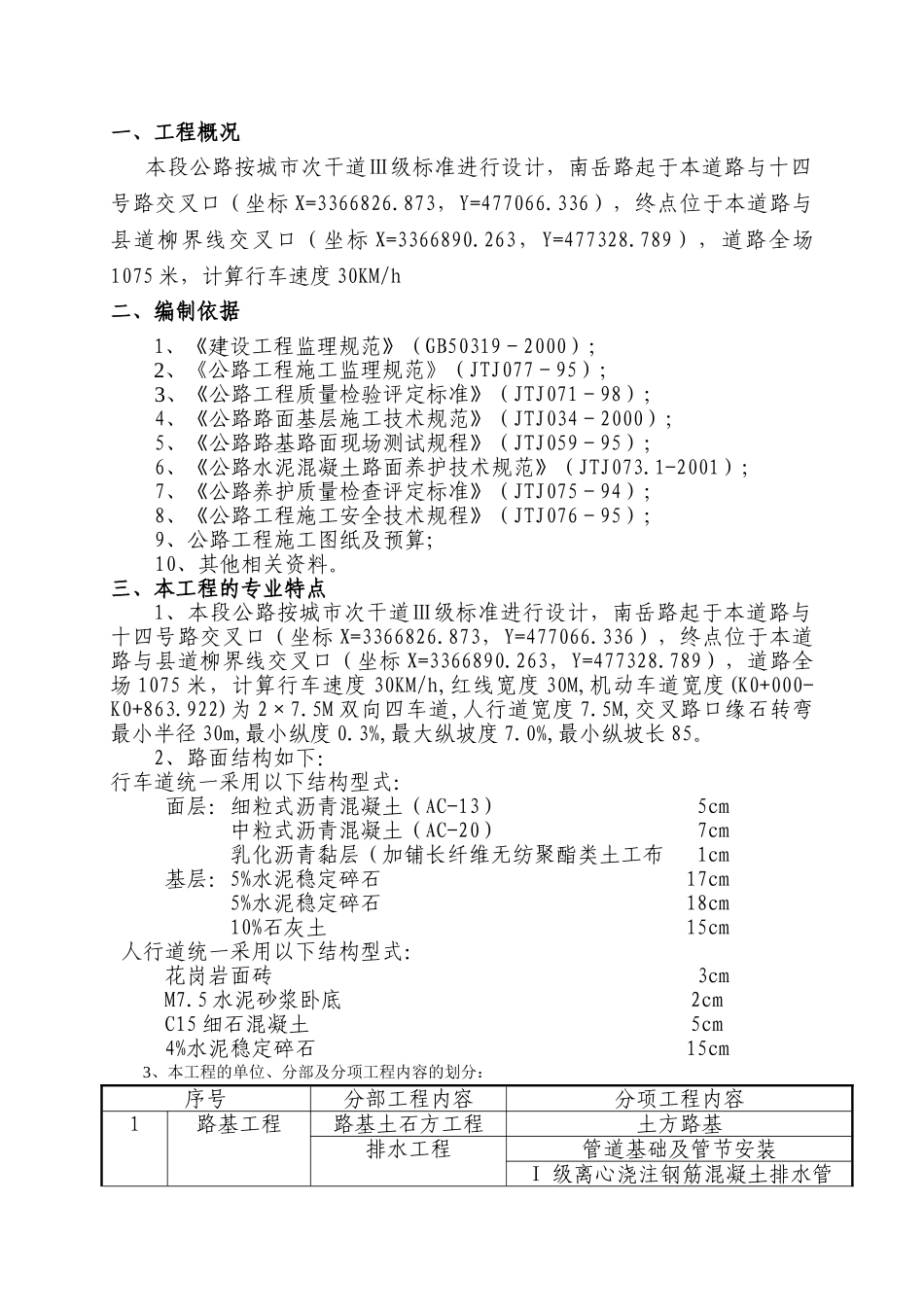

一、工程概况本段公路按城市次干道Ⅲ级标准进行设计，南岳路起于本道路与十四号路交叉口（坐标X=3366826.873，Y=477066.336），终点位于本道路与县道柳界线交叉口（坐标X=3366890.263，Y=477328.789），道路全场1075米，计算行车速度30KM/h二、编制依据1、《建设工程监理规范》（GB50319－2000）；2、《公路工程施工监理规范》（JTJ077－95）；3、《公路工程质量检验评定标准》（JTJ071－98）；4、《公路路面基层施工技术规范》（JTJ034－2000）；5、《公路路基路面现场测试规程》（JTJ059－95）；6、《公路水泥混凝土路面养护技术规范》（JTJ073.1-2001）；7、《公路养护质量检查评定标准》（JTJ075－94）；8、《公路工程施工安全技术规程》（JTJ076－95）；9、公路工程施工图纸及预算；10、其他相关资料。三、本工程的专业特点1、本段公路按城市次干道Ⅲ级标准进行设计，南岳路起于本道路与十四号路交叉口（坐标X=3366826.873，Y=477066.336），终点位于本道路与县道柳界线交叉口（坐标X=3366890.263，Y=477328.789），道路全场1075米，计算行车速度30KM/h,红线宽度30M,机动车道宽度(K0+000-K0+863.922)为2×7.5M双向四车道,人行道宽度7.5M,交叉路口缘石转弯最小半径30m,最小纵度0.3%,最大纵坡度7.0%,最小纵坡长85。2、路面结构如下：行车道统一采用以下结构型式：面层：细粒式沥青混凝土（AC-13）5cm中粒式沥青混凝土（AC-20）7cm乳化沥青黏层（加铺长纤维无纺聚酯类土工布1cm基层：5%水泥稳定碎石17cm5%水泥稳定碎石18cm10%石灰土15cm人行道统一采用以下结构型式：花岗岩面砖3cmM7.5水泥砂浆卧底2cmC15细石混凝土5cm4%水泥稳定碎石15cm3、本工程的单位、分部及分项工程内容的划分：序号分部工程内容分项工程内容1路基工程路基土石方工程土方路基排水工程管道基础及管节安装Ⅰ级离心浇注钢筋混凝土排水管排水检查井120°混凝土砂石基础涵洞箱涵2路面工程垫层基层面层路缘石路肩3交通工程标志版面丁字路口指路标志路名牌机动车行驶标志非机动车行驶标志限制速度标志人行横道标志残疾人专用设施停车让行标志机动车控制信号灯行人控制信号灯机动车信号灯灯杆交通信号窖井标线Φ80钢管基础承载力为180kpa基地2电气工程电力通道工程电力电缆沟电力过路管电缆工作井电缆接力井电缆沟排水管道路照明工程箱式变电站截光型道路灯具（250w）截光型道路灯具（150w）内外热镀锌钢灯杆（H=10m）10m路灯基础镀锌钢管塑料管电缆接力井绝缘电缆YJV-1KV4X16绝缘电缆BVV-5003X2.5四、监理工作的流程1、本工程的监理总流程：详见图一；2、本工程各分项工程的监理流程：详见图二至图十一。五、监理工作的控制要点及目标值（一）土方路基施工监理1、监理控制要点（1）基本要点：1）在路基用地和取土坑范围内，认真清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并对基底进行认真压实和处理，满足规范和设计要求。2）不得采用设计或规范规定的不适用土料作为路基填料。路基填料强度（CBR）应符合规范和设计规定。3）路基必须分层填筑压实，每层表面平整，路拱合适，排水良好。4）施工临时排水系统应与设计排水系统结合，勿使路基附近积水，避免冲刷边坡。（2）外观要点：1）路基表面平整，边线直顺。2）路基边坡坡面平顺、稳定、不得亏坡，曲线圆滑。3）取土坑、弃土堆、护坡道、碎落台的位置适当，外形整齐、美观，防止水土流失。4）设计植草的路段，未发现明显缺陷。2、监理控制的目标值项次检查项目规定值或允许偏差检查方法和频率高速公路一级公路其他公路1压实度（%）零填及路堑上路床（cm）0～309593密度法：每2000m²每压实层测4处路堤（mm）上路床0～309593下路床30～80上路堤80～1509390下路堤＞15090902弯沉（0.01mm）不大于设计计算值3纵断高程（mm）+10,-15+10,-20水准仪：每200m测4断面4中线偏位（mm）50100经纬仪：每200m测4点，弯道加HY、YH两点5宽度（mm）不小于设计值米尺：每200m测4处6平整度（mm）15203m直尺：每200m测4处×3尺7横坡（%）±0.5±0.5水准仪：每2000m测4个断面8边坡不陡于设计值抽查每200m测4处（二）管道基础及管节安装施工监理1、监理控制要点（1）基本要点：1...
