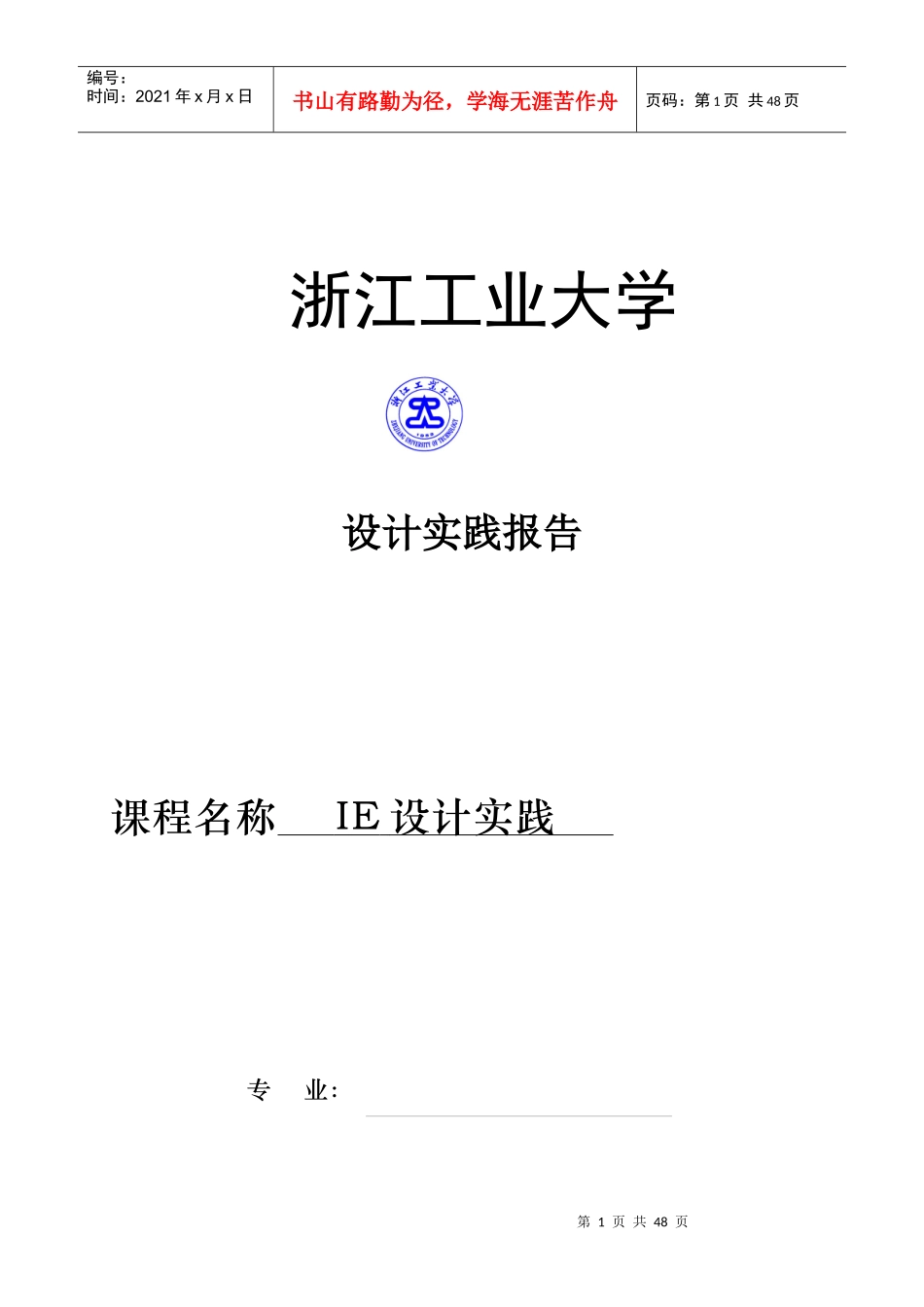

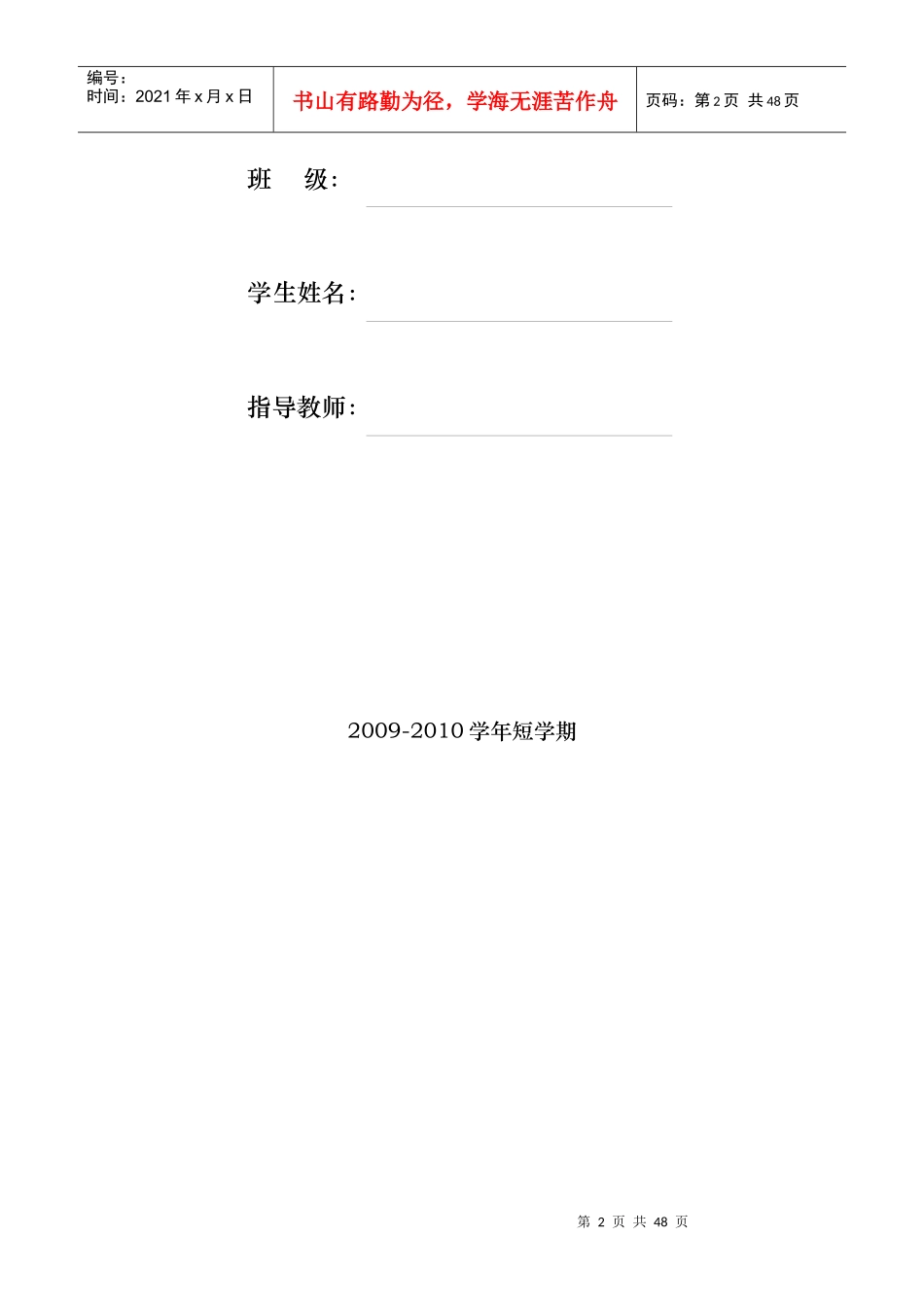

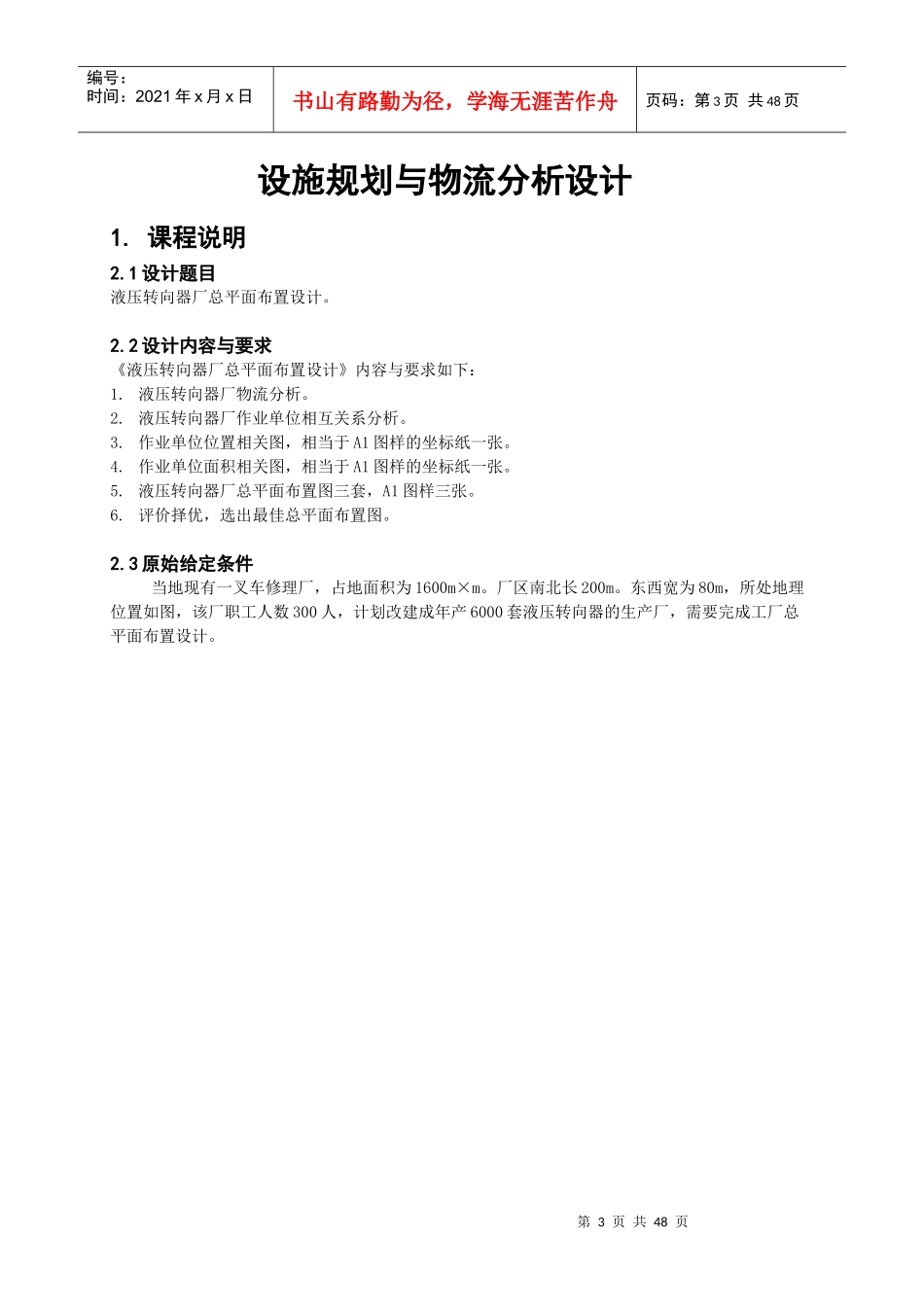

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页设计实践报告课程名称IE设计实践专业：浙江工业大学第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页班级：学生姓名：指导教师：2009-2010学年短学期第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页设施规划与物流分析设计1.课程说明2.1设计题目液压转向器厂总平面布置设计。2.2设计内容与要求《液压转向器厂总平面布置设计》内容与要求如下：1.液压转向器厂物流分析。2.液压转向器厂作业单位相互关系分析。3.作业单位位置相关图，相当于A1图样的坐标纸一张。4.作业单位面积相关图，相当于A1图样的坐标纸一张。5.液压转向器厂总平面布置图三套，A1图样三张。6.评价择优，选出最佳总平面布置图。2.3原始给定条件当地现有一叉车修理厂，占地面积为1600m×m。厂区南北长200m。东西宽为80m，所处地理位置如图，该厂职工人数300人，计划改建成年产6000套液压转向器的生产厂，需要完成工厂总平面布置设计。第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页图1-1待建液压转向器厂厂区图1.液压转向器结构及有关参数液压转向器的基本结构有22个零、组件构成，每个零、组件的名称、材料、单件重量及年需求量如图1-2第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页表1-2零件明细表2.作业单位划分根据液压转向器结构及工艺特点，液压转向器厂设立如1-3所示11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能检验、生产管理与服务等各项生产任务。表1-3作业单位建筑物汇总表第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页3.液压转向器生产工艺过程由于液压转向器结构比较简单，因此其生产工艺过程也很简单，总的工艺过程可分为零、组件制作与外购，半成品暂存，组装，性能试验与成品存储等阶段。（1）零、组件制作与外购液压转向器上的标准件、异形件如塑料护盖、铝制标牌等都是采用外购、外协的方法获得，入厂后有半成品库保存。其他零件由本厂自制，其工艺过程如1-4至1-16表。表中各工序加工前工件重量为：该工序加工后工件重量/该工序材料利用率（2）标准件、外购件与半成品暂存生产出的零、组件经车间检验合格后，送入半成品库暂存。定期订购的标准件和外协件均存放在半成品库。（3）组装所有零、组件在组装车间集中组装成液压转向器成品。（4）性能检验所有组装出的液压转向器均需进行性能试验，试验不合格的返回组装车间进行修复。一次组装合格率估计值为80%，二次组装合格率为100%。（5）成品存储所有合格液压转向器存放在成品库带出厂。表1-4连接块组件表1-5前盖第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页表1-6挡环表1-7滑环表1-8联动器第8页共48页第7页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共48页表1-9阀体表1-10阀芯表1-11阀套第9页共48页第8页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共48页表1-12隔盘表1-13限位柱表1-14定子第10页共48页第9页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共48页表1-15轴子表1-16后盖2.基本关系分析2.1产品P-产量Q分析企业生产的产品品种的多少及每种产品产量的高低，决定了工厂的生产类型，进而影响着工厂设备的布置形式。机械制造业设备布置的基本形式按产品在制造过程中的位置是否变化分为产品移动式和产品固定式两大类。产品移动式布置又可分为产品原则布置、工艺原则布置及成组布置形式。每一种设备布置形式各有特点，分别适合不同的生产类型。（1）产品原则布置产品原则布置也称为流水线布置或对象原则布置。当产品品种很少而生产数量又很大时，应按第11页共48页第10页共48页编号：时间：2021年x月x日书山有路勤为...
