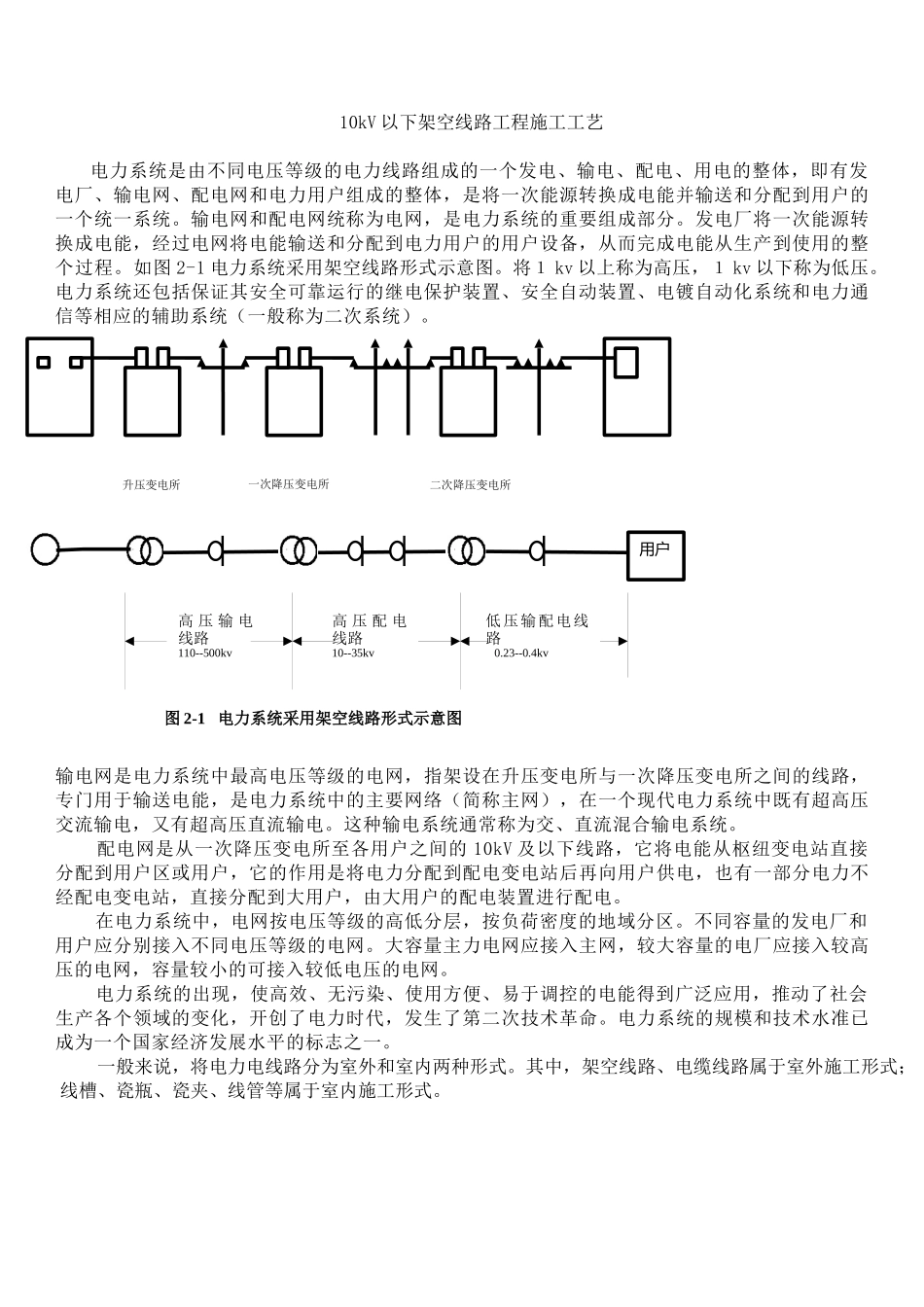

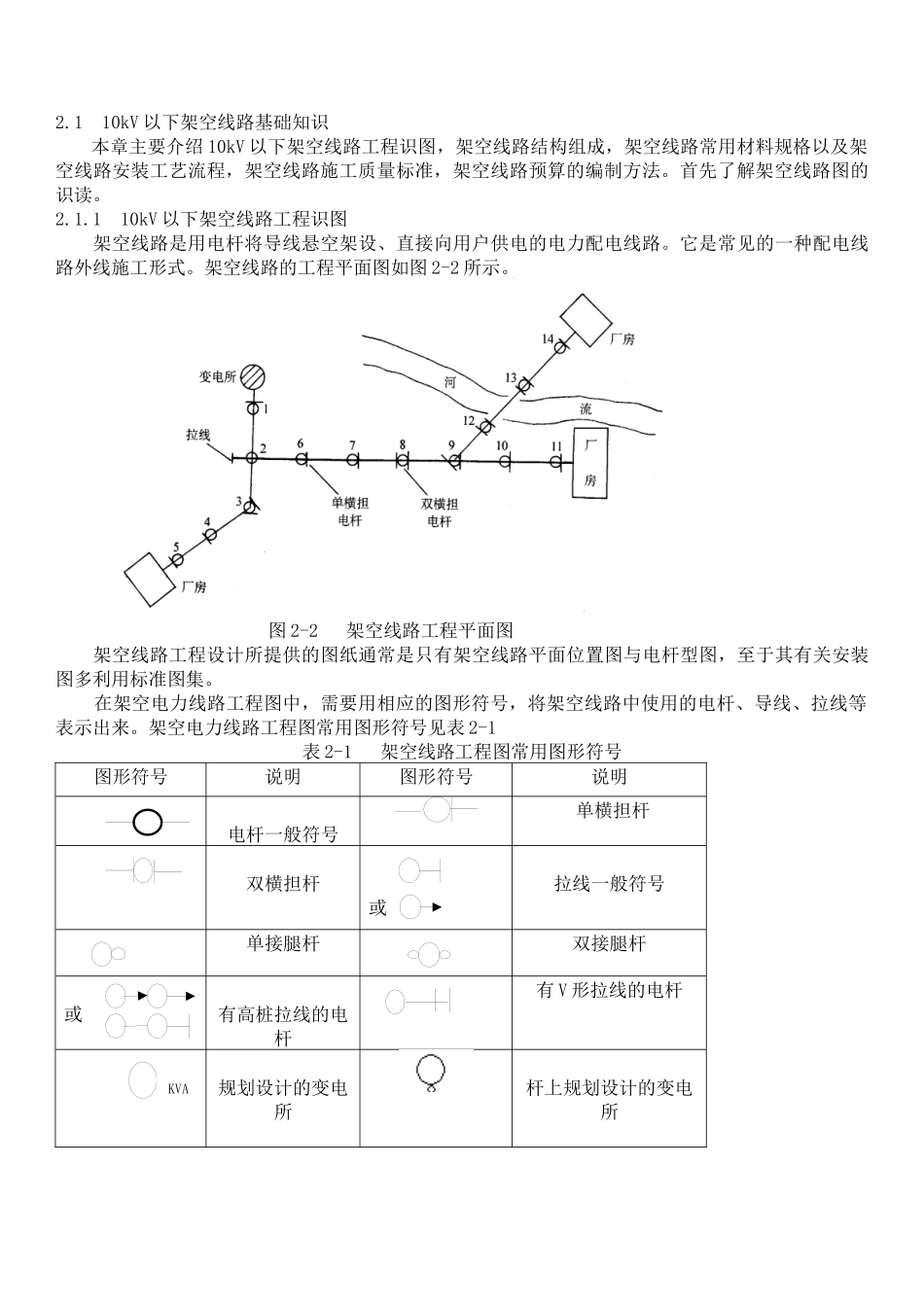

用户高压输电线路110--500kv高压配电线路10--35kv低压输配电线路0.23--0.4kv10kV以下架空线路工程施工工艺电力系统是由不同电压等级的电力线路组成的一个发电、输电、配电、用电的整体，即有发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。输电网和配电网统称为电网，是电力系统的重要组成部分。发电厂将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用户设备，从而完成电能从生产到使用的整个过程。如图2-1电力系统采用架空线路形式示意图。将１kv以上称为高压，１kv以下称为低压。电力系统还包括保证其安全可靠运行的继电保护装置、安全自动装置、电镀自动化系统和电力通信等相应的辅助系统（一般称为二次系统）。输电网是电力系统中最高电压等级的电网，指架设在升压变电所与一次降压变电所之间的线路，专门用于输送电能，是电力系统中的主要网络（简称主网），在一个现代电力系统中既有超高压交流输电，又有超高压直流输电。这种输电系统通常称为交、直流混合输电系统。配电网是从一次降压变电所至各用户之间的10kV及以下线路，它将电能从枢纽变电站直接分配到用户区或用户，它的作用是将电力分配到配电变电站后再向用户供电，也有一部分电力不经配电变电站，直接分配到大用户，由大用户的配电装置进行配电。在电力系统中，电网按电压等级的高低分层，按负荷密度的地域分区。不同容量的发电厂和用户应分别接入不同电压等级的电网。大容量主力电网应接入主网，较大容量的电厂应接入较高压的电网，容量较小的可接入较低电压的电网。电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命。电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。一般来说，将电力电线路分为室外和室内两种形式。其中，架空线路、电缆线路属于室外施工形式；线槽、瓷瓶、瓷夹、线管等属于室内施工形式。升压变电所一次降压变电所二次降压变电所图2-1电力系统采用架空线路形式示意图KVA2.110kV以下架空线路基础知识本章主要介绍10kV以下架空线路工程识图，架空线路结构组成，架空线路常用材料规格以及架空线路安装工艺流程，架空线路施工质量标准，架空线路预算的编制方法。首先了解架空线路图的识读。2.1.110kV以下架空线路工程识图架空线路是用电杆将导线悬空架设、直接向用户供电的电力配电线路。它是常见的一种配电线路外线施工形式。架空线路的工程平面图如图2-2所示。图2-2架空线路工程平面图架空线路工程设计所提供的图纸通常是只有架空线路平面位置图与电杆型图，至于其有关安装图多利用标准图集。在架空电力线路工程图中，需要用相应的图形符号，将架空线路中使用的电杆、导线、拉线等表示出来。架空电力线路工程图常用图形符号见表2-1表2-1架空线路工程图常用图形符号图形符号说明图形符号说明电杆一般符号单横担杆双横担杆或拉线一般符号单接腿杆双接腿杆或有高桩拉线的电杆有V形拉线的电杆规划设计的变电所杆上规划设计的变电所运行的变电所杆上运行的变电站例1、下图是一条10kV高压架空电力线路工程平面图如图2-3。由于10kv高压线都是三条导线，图中是用单线表示多线方法，导线根数在标注LGJ-3X95中3表示三根导线，导线型号为LGJ为钢芯铝绞线，截面积为95mm2。但对于其他线路来说，可以用单线加数字的方式进行标注，数字表示导线根数。图中37、38、39号为原有线路电杆，从38号杆分支出一条新线路，自2号杆到7号杆，7号杆处装有一台变压器T。数字90、95、93等是电杆档距，即两根相邻电杆之间的距离，一般单位为米，如1号和2号杆之间为90，表明1号和2号杆之间的距离为90m。新线路上2、3杆之间有一条电力线路，4、5号杆之间有一条公路，跨越电力线路和公路的电杆2、3、4、5为跨越杆，杆上加双向拉线加固。5号杆上安装的是高桩拉线。在分支杆38号杆、转角杆3号杆和终端杆7号杆上均装有普通拉线，其中转角杆3号杆在两边线路延长方向装有两组拉线。图2-3高压架空电力线路工程平面图2.1.210kV以下架空线路的组成架空...
